Egzamin na uprawnienia mostowe – czy skuteczne odwodnienie jezdni zawsze chroni konstrukcję mostu?

Egzamin na uprawnienia mostowe wymaga znajomości zagadnień związanych z projektowaniem, wykonywaniem i utrzymaniem obiektów mostowych. Jednym z istotnych problemów technicznych jest prawidłowe odprowadzanie wody z powierzchni jezdni i innych elementów pomostu.

Na pierwszy rzut oka zadanie odwodnienia wydaje się stosunkowo proste. Woda opadowa powinna zostać skutecznie odprowadzona z nawierzchni, aby ograniczyć jej zaleganie i zapewnić odpowiednie warunki użytkowania obiektu.

W praktyce jednak samo usunięcie wody z jezdni nie oznacza jeszcze, że cała konstrukcja mostu jest właściwie chroniona przed zawilgoceniem.

Znaczenie ma również sposób prowadzenia przewodów odwadniających, lokalizacja wylotów, szczelność połączeń oraz oddziaływanie odprowadzanej wody na pozostałe elementy obiektu.

Może się zdarzyć, że nawierzchnia pozostaje prawidłowo odwodniona, ale woda przedostaje się do miejsc szczególnie wrażliwych na zawilgocenie.

Dotyczy to między innymi stref podporowych, elementów stalowych, powierzchni betonowych oraz urządzeń dylatacyjnych.

W takich przypadkach skuteczność hydrauliczna odwodnienia nie musi oznaczać zapewnienia odpowiedniej trwałości konstrukcji.

Dla kandydatów przygotowujących się do egzaminu na uprawnienia budowlane w specjalności inżynieryjnej mostowej jest to ważne zagadnienie.

Pokazuje bowiem, że prawidłowa ocena rozwiązania wymaga uwzględnienia nie tylko jego podstawowej funkcji, ale również konsekwencji dla całego obiektu.

Odprowadzenie wody z jezdni nie zawsze oznacza ochronę całego mostu

Podstawowym zadaniem odwodnienia pomostu jest ograniczenie zalegania wody na powierzchniach użytkowych i zapewnienie jej odpowiedniego odprowadzenia.

Znaczenie mają spadki podłużne i poprzeczne, rozmieszczenie wpustów oraz sposób odbioru wody.

Nie oznacza to jednak, że ocena odwodnienia powinna kończyć się na sprawdzeniu, czy woda znika z powierzchni jezdni (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Ważne jest również ustalenie, dokąd zostaje skierowana.

Przykładowo woda odprowadzona przez wpust może trafiać do przewodu przebiegającego w pobliżu elementów konstrukcyjnych.

Jeżeli przewód jest nieszczelny albo jego wylot został niewłaściwie usytuowany, może dochodzić do zawilgocenia miejsc, które nie powinny pozostawać w długotrwałym kontakcie z wodą.

Podobny problem może występować przy swobodnym odprowadzaniu wody poza krawędź pomostu, jeżeli strumień wody lub jego rozpryski oddziałują na elementy konstrukcji.

Nie oznacza to, że każdy taki sposób odwodnienia jest niedopuszczalny.

Znaczenie mają warunki konkretnego obiektu oraz wymagania dotyczące ochrony jego elementów.

Dlatego podczas projektowania należy uwzględniać nie tylko skuteczność odbioru wody z nawierzchni, ale również jej dalszą drogę.

Podczas egzaminu kandydat powinien rozumieć, dlaczego prawidłowo dobrany wpust nie gwarantuje jeszcze prawidłowego działania całego systemu odwodnienia.

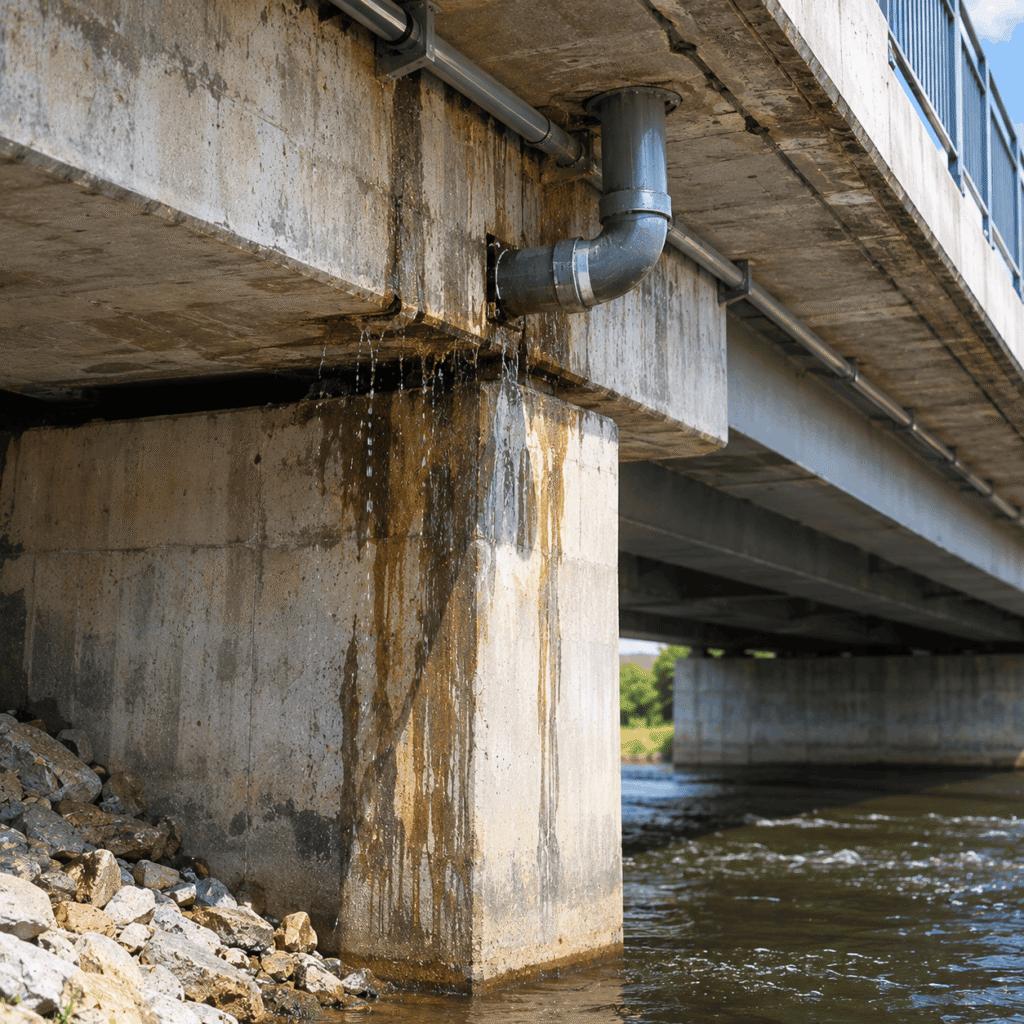

Niewłaściwie usytuowany wylot może przyspieszać degradację elementów konstrukcyjnych

Jednym z problemów związanych z odwodnieniem obiektów mostowych jest lokalizacja miejsc odprowadzania wody.

Wylot przewodu powinien być rozpatrywany nie tylko jako zakończenie instalacji, ale również jako element wpływający na warunki pracy otaczającej konstrukcji.

Jeżeli woda jest kierowana w pobliże powierzchni betonowych albo elementów stalowych, może powodować ich okresowe lub długotrwałe zawilgocenie.

W określonych warunkach może to sprzyjać procesom degradacyjnym.

Przykładowo woda zawierająca chlorki pochodzące ze środków odladzających może zwiększać ryzyko korozji stali zbrojeniowej i innych elementów metalowych (segregator aktów prawnych).

Nie oznacza to jednak, że każde krótkotrwałe zawilgocenie prowadzi do uszkodzenia konstrukcji.

Znaczenie mają czas oddziaływania, właściwości materiałów, stan zabezpieczeń oraz warunki środowiskowe.

Szczególnie niekorzystne mogą być sytuacje, w których woda regularnie spływa po tych samych powierzchniach.

Może to prowadzić do miejscowego pogorszenia warunków trwałości.

Dlatego lokalizacja wylotów powinna uwzględniać rzeczywiste oddziaływanie wody na konstrukcję.

Dla przyszłego inżyniera jest to ważny przykład pokazujący, że poprawność rozwiązania instalacyjnego nie powinna być oceniana w oderwaniu od pozostałych elementów obiektu mostowego.

Strefy podporowe są szczególnie wrażliwe na nieprawidłowe odprowadzanie wody

Strefy podporowe mostów należą do miejsc, w których niekorzystne warunki zawilgocenia mogą mieć istotne znaczenie dla trwałości obiektu.

Występują tam między innymi łożyska, elementy stalowe, powierzchnie betonowe oraz połączenia wymagające odpowiednich warunków eksploatacji.

Jeżeli woda przedostaje się do tych obszarów, może prowadzić do przyspieszonej degradacji określonych elementów.

Przykładowo nieszczelność urządzenia dylatacyjnego może powodować spływanie wody na oczep podpory.

Woda może również docierać do łożysk i elementów współpracujących.

Nie oznacza to jednak, że każde zawilgocenie strefy podporowej wynika z błędu systemu odwodnienia.

Przyczyną mogą być również nieszczelności izolacji, uszkodzenia urządzeń dylatacyjnych albo nieprawidłowe ukształtowanie powierzchni.

Dlatego konieczne jest ustalenie rzeczywistej drogi przepływu wody.

Ważne jest również rozpoznanie, czy zastosowane rozwiązania umożliwiają odpowiednią kontrolę i utrzymanie strefy podporowej (program egzamin ustny).

Dla kandydata na uprawnienia mostowe jest to szczególnie wartościowe zagadnienie.

Pokazuje bowiem, że trwałość konstrukcji zależy nie tylko od nośności elementów, ale również od warunków, w których będą one pracowały przez wiele lat.

Urządzenia dylatacyjne mogą stać się miejscem niekontrolowanego przepływu wody

Urządzenia dylatacyjne umożliwiają odpowiednie przemieszczenia elementów konstrukcji mostowej.

Ich podstawowa funkcja jest związana z zapewnieniem warunków pracy ustroju nośnego.

Jednocześnie strefy dylatacyjne mogą mieć istotne znaczenie dla szczelności i odprowadzania wody.

Jeżeli urządzenie dylatacyjne jest nieszczelne, woda z powierzchni jezdni może przedostawać się do niżej położonych części obiektu.

Nie zawsze będzie to widoczne podczas normalnego użytkowania mostu.

Nawierzchnia może pozostawać prawidłowo odwodniona, a jednocześnie woda może oddziaływać na elementy znajdujące się pod pomostem.

W takich przypadkach konieczne jest rozpoznanie przyczyny przecieku.

Nie można automatycznie zakładać, że problem wynika wyłącznie z niewłaściwego działania wpustów.

Znaczenie może mieć stan uszczelnień, geometria połączeń oraz sposób wykonania strefy dylatacyjnej.

Ważne jest również uwzględnienie przemieszczeń konstrukcji.

Rozwiązanie zapewniające szczelność powinno zachowywać odpowiednią funkcjonalność w przewidywanych warunkach pracy obiektu.

Podczas egzaminu kandydat powinien rozumieć, dlaczego ocena odwodnienia mostu wymaga uwzględnienia również urządzeń, których podstawowa funkcja nie jest bezpośrednio związana z odprowadzaniem wody.

Chlorki i cykle zamrażania mogą zwiększać skutki zawilgocenia konstrukcji

Woda oddziałująca na obiekt mostowy nie zawsze ma takie same właściwości.

W okresie zimowym może zawierać substancje pochodzące ze środków stosowanych do utrzymania nawierzchni.

Szczególne znaczenie mają chlorki, które mogą zwiększać ryzyko korozji elementów stalowych i zbrojenia w betonie.

Nie oznacza to jednak, że samo występowanie chlorków automatycznie prowadzi do uszkodzenia konstrukcji.

Znaczenie mają ich stężenie, możliwość wnikania w materiał, stan zabezpieczeń oraz czas oddziaływania.

W przypadku elementów betonowych ważne są również warunki związane z cyklami zamrażania i rozmrażania.

Jeżeli określone powierzchnie pozostają regularnie zawilgocone, mogą być bardziej narażone na niekorzystne oddziaływania środowiskowe (uprawnienia budowlane iOS).

Dlatego trwałość konstrukcji powinna być oceniana z uwzględnieniem rzeczywistych warunków eksploatacji.

Nie wystarczy przyjąć, że beton albo stal posiadają odpowiednie parametry wytrzymałościowe.

Trzeba również zapewnić warunki ograniczające ich degradację.

Właściwe odwodnienie może stanowić jeden z elementów takiej ochrony.

Dla przyszłego inżyniera jest to ważny przykład pokazujący zależność pomiędzy rozwiązaniami technicznymi a trwałością materiałów konstrukcyjnych.

Projekt odwodnienia powinien uwzględniać również możliwość kontroli i utrzymania

System odwodnienia mostu powinien być oceniany nie tylko pod względem działania w chwili oddania obiektu do użytkowania.

Znaczenie ma również możliwość jego późniejszego utrzymania.

Wpusty, przewody i inne elementy systemu mogą ulegać zanieczyszczeniu albo uszkodzeniu.

Dlatego istotne jest zapewnienie odpowiednich warunków kontroli i czyszczenia.

Przykładowo przewód odwadniający może posiadać odpowiednią przepustowość, ale jego lokalizacja może utrudniać dostęp podczas prac utrzymaniowych.

W innym przypadku niekorzystne ukształtowanie trasy może sprzyjać gromadzeniu się zanieczyszczeń.

Nie oznacza to, że każde utrudnienie dostępu automatycznie świadczy o błędzie projektowym.

Znaczenie ma charakter systemu oraz przewidziany sposób jego obsługi.

Ważne jest jednak rozpoznanie, czy zastosowane rozwiązanie umożliwia utrzymanie wymaganej funkcjonalności przez przewidywany okres użytkowania (uprawnienia budowlane).

Dlatego projektant powinien uwzględniać nie tylko parametry hydrauliczne, ale również warunki eksploatacyjne.

Podczas egzaminu kandydat powinien rozumieć, że rozwiązanie skuteczne w warunkach początkowych może z czasem utracić funkcjonalność, jeżeli nie zapewniono odpowiednich możliwości utrzymania.

Jak komisja może sprawdzać rozumienie odwodnienia na egzaminie mostowym?

Podczas egzaminu ustnego na uprawnienia budowlane w specjalności inżynieryjnej mostowej kandydat może spotkać się z pytaniem dotyczącym wpływu odwodnienia na trwałość konstrukcji.

Przykładowo komisja może zapytać, dlaczego na powierzchni jezdni nie występują zastoiska wody, ale pod pomostem widoczne są ślady zawilgocenia.

Prawidłowa odpowiedź powinna uwzględniać możliwość występowania nieszczelności i niekontrolowanego przepływu wody (opinie o programie).

Ważne jest również rozpoznanie, które elementy mogą być narażone na niekorzystne oddziaływania.

Inne pytanie może dotyczyć lokalizacji wylotu przewodu odwadniającego.

W takim przypadku nie wystarczy stwierdzić, że przewód zapewnia odpowiednią przepustowość.

Trzeba również rozumieć, jakie konsekwencje może mieć sposób odprowadzania wody dla sąsiednich elementów konstrukcji.

Nie oznacza to jednak, że każda komisja będzie wymagała szczegółowej analizy wszystkich zagadnień utrzymaniowych.

Zakres pytań powinien odpowiadać specjalności i rodzajowi uprawnień.

Istotne jest przede wszystkim rozumienie zależności pomiędzy odwodnieniem, trwałością i bezpieczeństwem obiektu.

Kandydat powinien potrafić wyjaśnić, dlaczego skuteczne odprowadzenie wody z nawierzchni nie zawsze oznacza zapewnienie odpowiedniej ochrony całej konstrukcji.

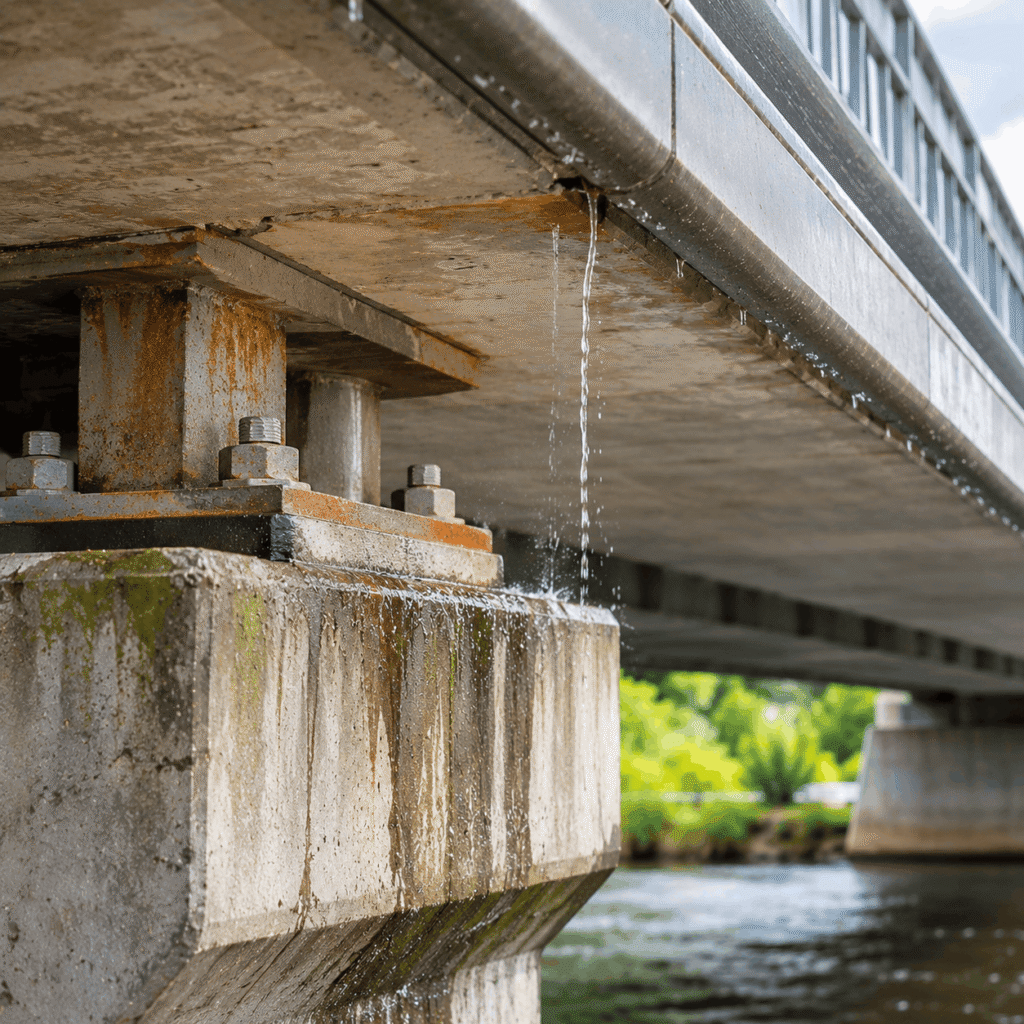

Skuteczne odwodnienie jezdni nie zawsze oznacza trwałość całego mostu

Egzamin na uprawnienia mostowe – czy skuteczne odwodnienie jezdni zawsze chroni konstrukcję mostu?

Nie zawsze.

System może skutecznie odprowadzać wodę z powierzchni jezdni, ale jednocześnie nie zapewniać odpowiednich warunków ochrony pozostałych elementów obiektu.

Znaczenie mają lokalizacja wylotów, szczelność przewodów, stan urządzeń dylatacyjnych oraz sposób oddziaływania wody na konstrukcję.

Nie każda nieprawidłowość odwodnienia prowadzi do natychmiastowego zagrożenia bezpieczeństwa.

W określonych przypadkach jej konsekwencje mogą ujawniać się dopiero po dłuższym okresie eksploatacji.

Dlatego ocena powinna uwzględniać zarówno skuteczność hydrauliczną systemu, jak i jego wpływ na trwałość konstrukcji.

Dla przyszłego inżyniera zdobywającego uprawnienia budowlane w specjalności mostowej jest to szczególnie ważna umiejętność.

Podczas egzaminu ustnego kandydat może spotkać się z pytaniem dotyczącym rozwiązania, które prawidłowo spełnia swoją podstawową funkcję, ale powoduje niekorzystne oddziaływania na inne elementy obiektu.

Prawidłowa odpowiedź powinna uwzględniać cały układ techniczny.

Nie wystarczy stwierdzić, że woda została skutecznie odprowadzona z jezdni.

Trzeba również rozumieć, dokąd trafia i jakie może mieć konsekwencje dla konstrukcji.

Ma to znaczenie także podczas późniejszej pracy zawodowej.

Projektant powinien przewidywać wpływ odwodnienia na trwałość elementów mostu.

Osoba kierująca robotami powinna rozumieć znaczenie prawidłowego wykonania przewodów, połączeń i uszczelnień.

Inżynier odpowiedzialny za utrzymanie obiektu powinien natomiast rozpoznawać sytuacje, w których system odwodnienia może przyczyniać się do degradacji konstrukcji.

Ostatecznie prawidłowe odwodnienie mostu nie polega wyłącznie na szybkim usunięciu wody z powierzchni jezdni.

Wymaga również zapewnienia, że sposób jej odprowadzania nie będzie powodował niekorzystnych oddziaływań na pozostałe elementy obiektu.

To właśnie takie rozumienie zależności pomiędzy funkcjonowaniem systemu odwodnienia a trwałością konstrukcji może pomóc kandydatowi lepiej przygotować się do egzaminu na uprawnienia budowlane i późniejszego samodzielnego wykonywania funkcji technicznych w budownictwie.
