Instalacje grzewcze niskotemperaturowe – normy, obliczenia, bezpieczeństwo

Współczesne budownictwo przechodzi dynamiczną transformację w kierunku energooszczędności i zrównoważonego rozwoju. Jednym z kluczowych elementów tej zmiany jest odejście od tradycyjnych systemów grzewczych wysokotemperaturowych, w których parametry pracy czynnika grzewczego sięgały nawet 70–90 °C, na rzecz nowoczesnych instalacji niskotemperaturowych. W takich systemach temperatura zasilania wynosi zazwyczaj 30–45 °C, co pozwala na znaczne zwiększenie sprawności energetycznej, redukcję emisji CO₂ i pełną integrację z odnawialnymi źródłami energii, takimi jak pompy ciepła, kolektory słoneczne czy systemy hybrydowe (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Niskotemperaturowe ogrzewanie nie jest jednak tylko modnym trendem – to złożony system techniczny, który wymaga precyzyjnych obliczeń cieplno-hydraulicznych, zgodności z normami i szczególnej dbałości o bezpieczeństwo użytkowania.

Przewymiarowanie instalacji

Podstawą projektowania takich instalacji jest dokładne określenie zapotrzebowania cieplnego budynku, zgodnie z normą PN-EN 12831-1:2017 „Energetyczne właściwości użytkowe budynków – Obliczanie obciążenia cieplnego”. Dokument ten precyzuje, jak obliczać projektowe obciążenie cieplne z uwzględnieniem strat przez przenikanie, wentylację oraz infiltrację powietrza. W przypadku systemów niskotemperaturowych dokładność tych obliczeń ma szczególne znaczenie – niewielka różnica temperatur między czynnikiem grzewczym a powietrzem w pomieszczeniu powoduje, że margines błędu jest bardzo mały. Przewymiarowanie instalacji skutkuje zwiększonymi kosztami inwestycyjnymi, niepotrzebnym zużyciem energii i spadkiem sprawności źródła ciepła, natomiast niedowymiarowanie może prowadzić do niedogrzania pomieszczeń i obniżenia komfortu cieplnego użytkowników. W praktyce oznacza to, że projektant musi szczegółowo uwzględnić wszystkie parametry budynku – od izolacyjności przegród, przez mostki cieplne, po wentylację i zyski wewnętrzne (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

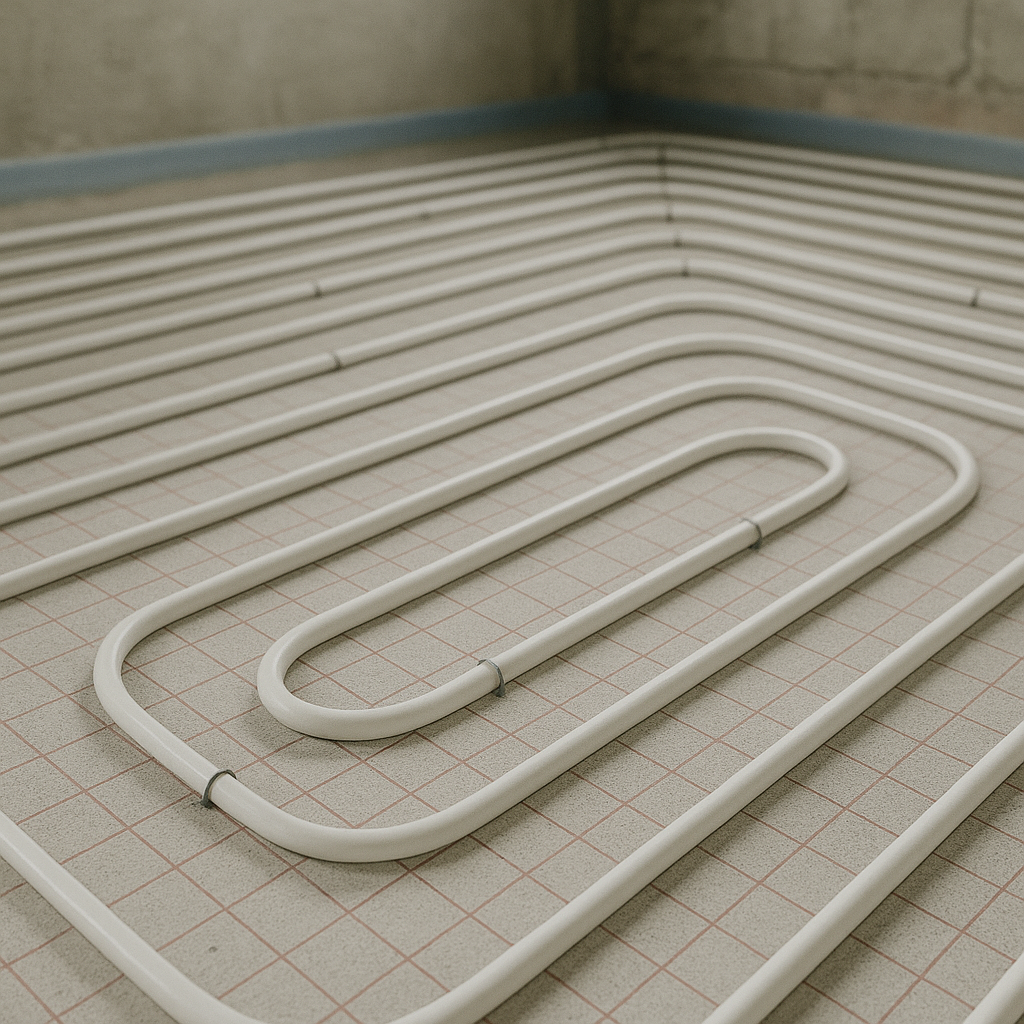

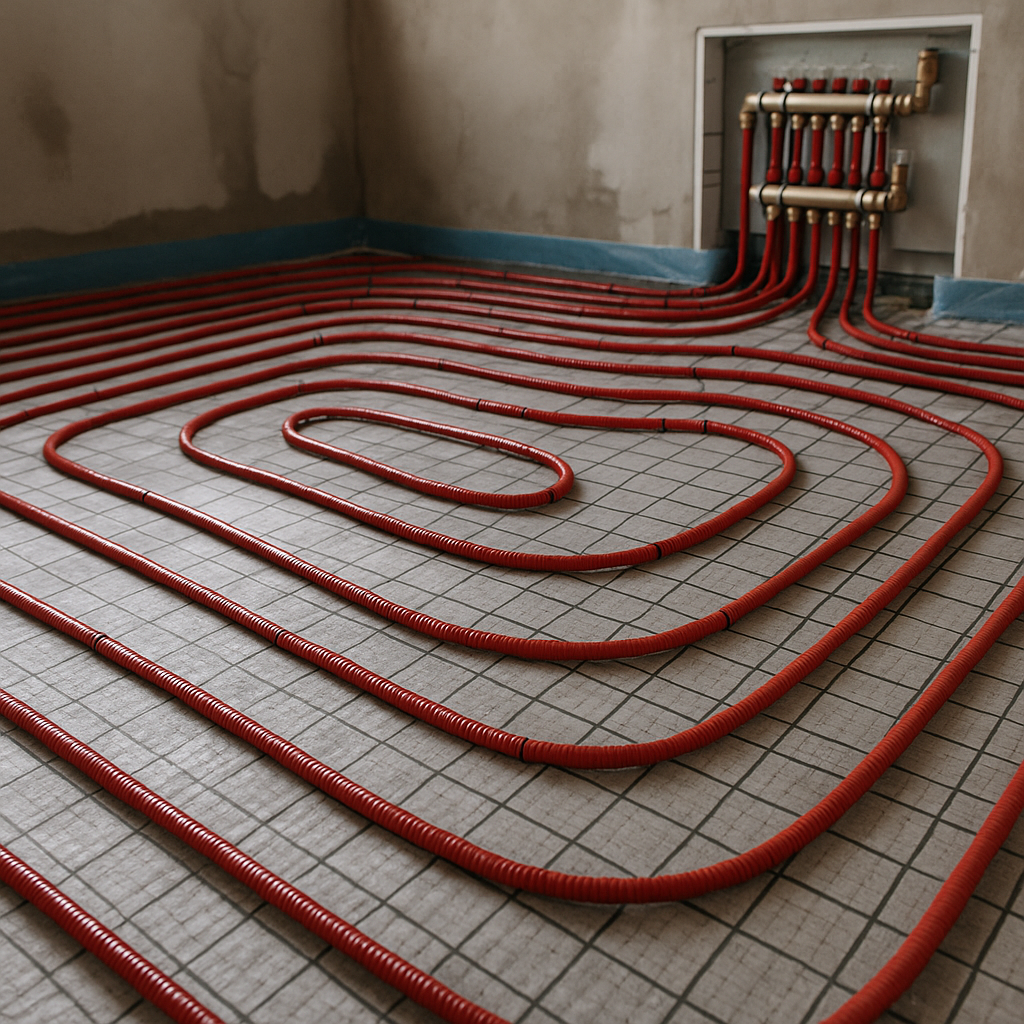

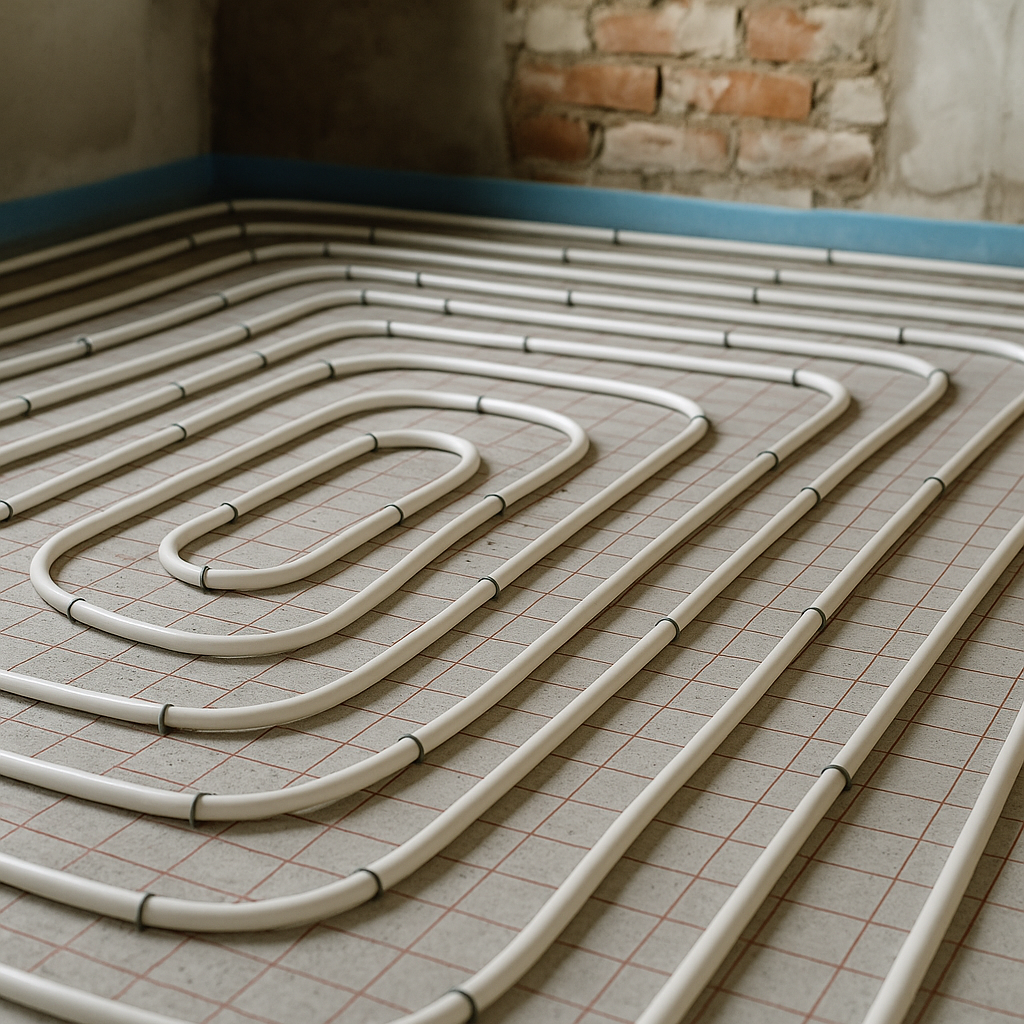

Ogrzewanie podłogowe

Najczęściej spotykanym rozwiązaniem w systemach niskotemperaturowych jest ogrzewanie płaszczyznowe, w tym przede wszystkim podłogowe, ale także ścienne lub sufitowe. W Polsce zasady projektowania i eksploatacji tych systemów reguluje norma PN-EN 1264. Ogrzewanie podłogowe charakteryzuje się dużą powierzchnią wymiany ciepła i niską temperaturą czynnika, co zapewnia równomierny rozkład temperatury w pomieszczeniu – cieplej w strefie stóp, chłodniej przy głowie. Jest to rozkład najbardziej zgodny z fizjologicznym odczuciem komfortu człowieka. Dzięki temu można obniżyć temperaturę powietrza w pomieszczeniu o 1–2 K bez utraty komfortu, co przekłada się na 5–10% oszczędności energii rocznie. Warto jednak pamiętać, że norma PN-EN 1264 precyzuje dopuszczalne temperatury powierzchni: do 29 °C w pomieszczeniach mieszkalnych, 33 °C w strefach brzegowych i 35 °C w łazienkach. Ich przekroczenie może prowadzić do przegrzewania posadzki, pękania jastrychu lub dyskomfortu termicznego użytkowników (segregator aktów prawnych).

Współczynnik efektywności SCOP

W systemach niskotemperaturowych jednym z kluczowych problemów praktycznych jest przewymiarowanie instalacji, szczególnie w kontekście źródeł ciepła. Przykładowo, pompa ciepła o zbyt dużej mocy będzie uruchamiać się w krótkich cyklach, co skraca żywotność sprężarki i obniża sezonowy współczynnik efektywności SCOP. Z kolei zbyt gęsto ułożone rury w ogrzewaniu podłogowym powodują nadmierne koszty inwestycji i mogą prowadzić do nierównomiernego nagrzewania posadzki. Dlatego projektant powinien dokładnie dostosować parametry instalacji do bilansu cieplnego budynku, jego charakterystyki energetycznej i oczekiwanego komfortu cieplnego.

Nieodłącznym elementem projektowania jest analiza strat ciepła, obejmująca zarówno przenikanie przez przegrody, jak i straty wentylacyjne. W nowoczesnych, dobrze izolowanych budynkach udział strat przez przenikanie maleje, natomiast coraz większe znaczenie mają straty wentylacyjne. Z tego powodu system niskotemperaturowy powinien być zawsze projektowany w powiązaniu z instalacją wentylacyjną – najlepiej z odzyskiem ciepła, czyli rekuperacją (program egzamin ustny). Każdy dodatkowy wat straty cieplnej wymaga podniesienia temperatury czynnika lub zwiększenia powierzchni grzejnej, co obniża efektywność całego układu. Kluczowe jest też ograniczanie mostków cieplnych i stosowanie materiałów o niskim współczynniku przewodzenia λ. Obliczenia muszą być prowadzone w odniesieniu do warunków klimatycznych właściwych dla danej strefy Polski.

Kwestie bezpieczeństwa w instalacjach niskotemperaturowych

Kwestie bezpieczeństwa w instalacjach niskotemperaturowych są równie istotne, choć nieco inne niż w systemach tradycyjnych. Ze względu na dużą bezwładność cieplną ogrzewania podłogowego, zmiany temperatury w pomieszczeniu następują powoli, a skutki błędów w regulacji mogą pojawić się z opóźnieniem. Dlatego niezbędne jest stosowanie zaworów mieszających, ograniczników temperatury i regulatorów strefowych, które zapobiegają przegrzaniu wody w obiegu. Każda instalacja powinna być wyposażona w odpowiednie elementy zabezpieczające – naczynie wzbiorcze, zawór bezpieczeństwa, filtr, separator powietrza – zgodnie z normą PN-EN 12828 dotyczącą instalacji ogrzewczych z wodą jako czynnikiem grzewczym. Szczególną uwagę należy zwrócić na jakość wykonania połączeń i prób szczelności, gdyż ewentualne wycieki z instalacji zatopionej w posadzce są trudne do zlokalizowania i bardzo kosztowne w naprawie (uprawnienia budowlane).

Istotne znaczenie mają także obliczenia hydrauliczne. W systemach o małej różnicy temperatur pomiędzy zasilaniem a powrotem należy utrzymywać odpowiednią prędkość przepływu – zwykle od 0,2 do 0,5 m/s – aby zapewnić równomierny rozkład ciepła i uniknąć nadmiernych strat ciśnienia. Długość pojedynczej pętli nie powinna przekraczać 100 m. Odpowiednie zrównoważenie hydrauliczne uzyskuje się dzięki rozdzielaczom z przepływomierzami i zaworom regulacyjnym. Materiały stosowane w instalacjach muszą być odporne na korozję i spełniać wymagania PN-EN ISO 21003 dla rur wielowarstwowych lub PN-EN 1057 dla miedzianych. Warstwa izolacyjna pod ogrzewaniem podłogowym powinna mieć minimum 50 mm grubości, zwłaszcza nad nieogrzewanymi pomieszczeniami, a jastrych – zgodnie z PN-EN 13813 – musi charakteryzować się odpowiednią wytrzymałością na ściskanie i zginanie.

Równomierny rozkład temperatury

Z punktu widzenia efektywności energetycznej, systemy niskotemperaturowe stanowią idealne rozwiązanie dla odnawialnych źródeł ciepła. Pompy ciepła osiągają najwyższy współczynnik efektywności przy niskiej temperaturze zasilania, a każdy stopień jej obniżenia może poprawić SCOP nawet o kilka procent. W połączeniu z fotowoltaiką i rekuperacją uzyskuje się system niemal samowystarczalny energetycznie, o minimalnych kosztach eksploatacyjnych. Dodatkowo, komfort cieplny w pomieszczeniach ogrzewanych płaszczyznowo jest trudny do osiągnięcia przy zastosowaniu tradycyjnych grzejników – brak ruchu powietrza, równomierny rozkład temperatury i możliwość precyzyjnego sterowania stanowią ogromną przewagę tego rozwiązania.

Coraz większe znaczenie ma również automatyka i sterowanie. Nowoczesne systemy regulacji pozwalają na pogodowe dostosowanie temperatury zasilania oraz indywidualne ustawienia dla każdej strefy grzewczej. Dzięki temu można utrzymać stały komfort cieplny przy minimalnym zużyciu energii. Sterowniki pogodowe, siłowniki termiczne i systemy zdalnego zarządzania spełniają wymagania normy PN-EN 12098 dotyczącej automatycznej regulacji ogrzewania wodnego. Współczesne rozwiązania inteligentnego domu umożliwiają integrację ogrzewania z systemami zarządzania energią, co pozwala na optymalne wykorzystanie źródeł OZE (opinie o programie).

Etap wykonawczy

Etap wykonawczy ma ogromne znaczenie dla trwałości i bezpieczeństwa instalacji. Błędy montażowe – zbyt mała izolacja, brak dylatacji, nieprawidłowe rozmieszczenie rur lub niewłaściwe odpowietrzenie – mogą doprowadzić do awarii, których usunięcie będzie kosztowne i uciążliwe. Dlatego tak ważna jest rzetelna kontrola jakości na każdym etapie – od przygotowania podłoża, poprzez próbę szczelności, po regulację i uruchomienie systemu. Prawidłowo wykonana instalacja niskotemperaturowa jest praktycznie bezobsługowa i może pracować niezawodnie przez dziesięciolecia.

Podsumowując, instalacje grzewcze niskotemperaturowe stanowią obecnie najbardziej efektywne i przyszłościowe rozwiązanie w dziedzinie techniki grzewczej. Łączą wysoką sprawność, komfort użytkowania i bezpieczeństwo eksploatacji z możliwością współpracy z odnawialnymi źródłami energii. Ich prawidłowe zaprojektowanie wymaga jednak przestrzegania norm, precyzyjnych obliczeń cieplnych i hydraulicznych oraz ścisłej współpracy projektanta, architekta i wykonawcy. Instalacja niskotemperaturowa nie wybacza uproszczeń – jej trwałość i efektywność są odbiciem dokładności projektu i jakości wykonania. W erze zrównoważonego budownictwa to właśnie tego typu systemy stanowią standard przyszłości, łącząc racjonalność energetyczną z nowoczesnym komfortem życia.
