Jak działa most łukowy – siły, geometria i układ konstrukcyjny

Most łukowy to jedna z najstarszych, a zarazem najbardziej efektownych form konstrukcji mostowych. Jego charakterystyczny kształt nie jest jedynie efektem estetycznych poszukiwań inżynierów i architektów, lecz przede wszystkim wynika z logiki przenoszenia sił. Konstrukcja łukowa wykorzystuje naturalne właściwości materiałów do przenoszenia obciążeń, a jej geometria pozwala osiągać znaczne rozpiętości przy zachowaniu dużej sztywności i ekonomii materiałowej (segregator na egzamin ustny - pytania i opracowane odpowiedzi). W czasach współczesnych mosty łukowe nie tylko zdobią krajobrazy, ale też stanowią doskonały przykład harmonii między inżynierią a architekturą. Aby zrozumieć, jak działają, warto przyjrzeć się ich zasadom pracy, schematom statycznym oraz roli geometrii w kształtowaniu przebiegu sił.

Sposób przenoszenia obciążeń

Podstawową cechą mostu łukowego jest sposób przenoszenia obciążeń. W przeciwieństwie do belek, które pracują głównie na zginanie, łuk jest konstrukcją, która przenosi obciążenia w postaci sił ściskających. Oznacza to, że większość materiału w łuku pracuje w stanie ścisku, co jest bardzo korzystne zwłaszcza dla materiałów o wysokiej wytrzymałości na ściskanie, takich jak kamień, beton czy cegła. W klasycznych konstrukcjach kamiennych i ceglanych łuk stanowił jedyny element nośny, a jego zadaniem było przekazanie sił z pomostu na przyczółki. W konstrukcjach nowoczesnych, wykonanych ze stali lub żelbetu sprężonego, łuk może być uzupełniony dodatkowymi elementami, takimi jak cięgna, ściągi czy kratownice, które przejmują część sił rozciągających i stabilizują układ (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Geometria łuku ma kluczowe znaczenie dla jego pracy statycznej. Kształt idealny, przy którym łuk przenosi jedynie siły osiowe (bez momentów zginających), to tzw. linia ciśnień. Dla równomiernego obciążenia pionowego linia ta przyjmuje kształt paraboli, dlatego w wielu konstrukcjach mostowych spotyka się łuki o właśnie takim profilu. W praktyce jednak obciążenie nie zawsze jest równomierne, a dodatkowo dochodzą obciążenia dynamiczne od pojazdów, wiatru czy temperatury, dlatego rzeczywiste łuki projektuje się z pewnym zapasem sztywności, by mogły bezpiecznie przenosić również siły zginające i poprzeczne.

Siły w mostach łukowych

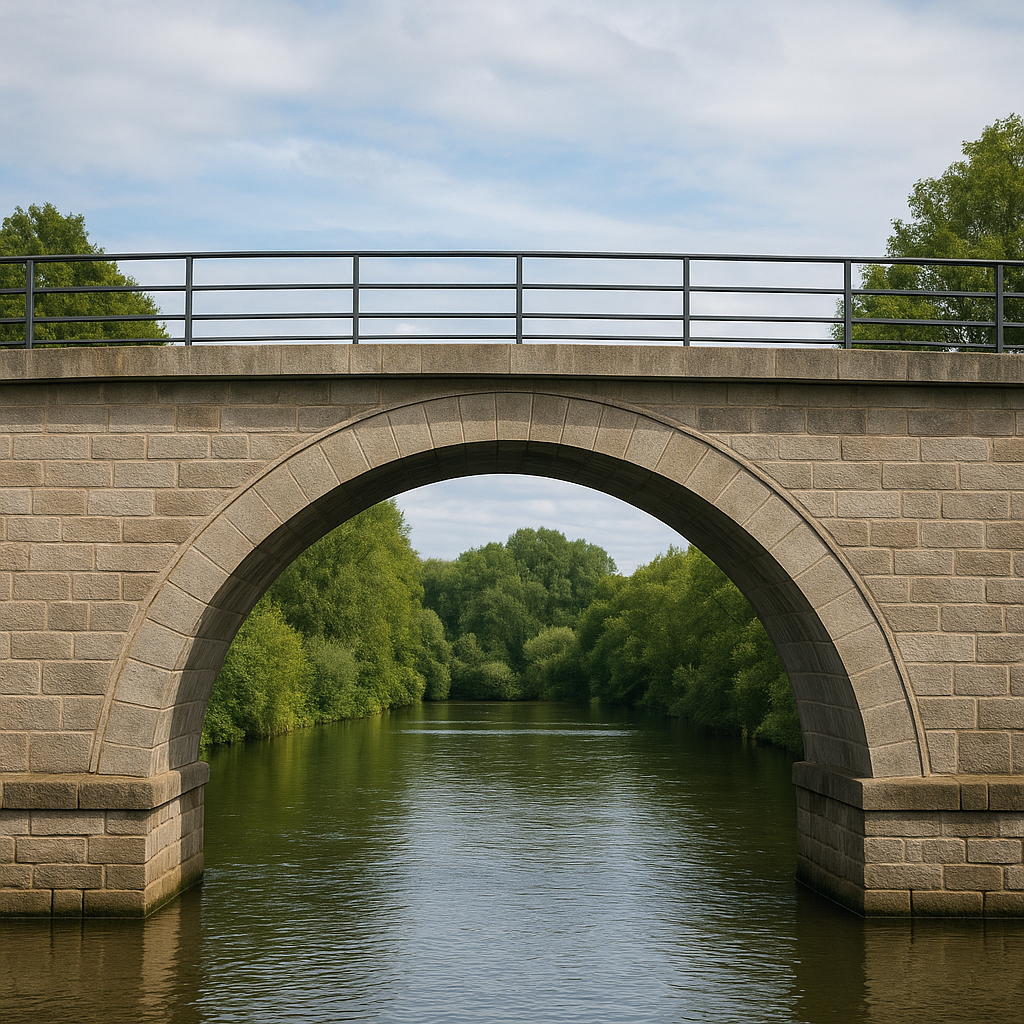

Siły w mostach łukowych rozchodzą się w sposób bardzo charakterystyczny. Obciążenie z pomostu przekazywane jest na łuk poprzez pionowe lub ukośne elementy – w zależności od przyjętego schematu konstrukcyjnego. W klasycznym moście kamiennym obciążenie przenoszone jest bezpośrednio przez sklepienie, w którym każda warstwa kamieni (zwanych klińcami) przekazuje siłę na sąsiednie elementy aż do przyczółków. W nowoczesnych konstrukcjach łukowych często stosuje się układy z zawiesiami, w których łuk znajduje się nad pomostem, a obciążenie przenoszone jest poprzez system cięgien stalowych. W takim rozwiązaniu łuk pełni funkcję elementu ściskanego, natomiast pomost i ściąg przenoszą siły rozciągające, tworząc tzw. most łukowy z ściągiem (segregator aktów prawnych). Dzięki temu nie ma potrzeby budowy masywnych przyczółków zdolnych do przejęcia rozporu, co czyni konstrukcję lżejszą i bardziej ekonomiczną.

Rozporowy charakter sił w łuku

Rozporowy charakter sił w łuku jest jednym z kluczowych aspektów projektowania. W momencie obciążenia łuk dąży do rozsunięcia przyczółków na zewnątrz. Jeśli nie zostanie to odpowiednio zrównoważone, konstrukcja może ulec zniszczeniu. Dlatego przyczółki muszą być solidnie zakotwione w gruncie lub połączone ściągiem, który zamyka układ sił w ramę. W przypadku mostów o dużych rozpiętościach, gdzie siły poziome są znaczne, rozwiązania z ściągiem są szczególnie korzystne, ponieważ eliminują konieczność wykonywania masywnych konstrukcji oporowych.

Most łukowy można rozpatrywać również pod względem jego schematu statycznego. Wyróżniamy łuki trójprzegubowe, dwuprzegubowe i bezprzegubowe. Łuk trójprzegubowy jest statycznie wyznaczalny, a więc prosty w obliczeniach i odporny na wpływy termiczne, ponieważ może kompensować zmiany długości (uprawnienia budowlane). Ma jednak mniejszą sztywność, co ogranicza jego zastosowanie przy dużych rozpiętościach. Łuk dwuprzegubowy jest bardziej sztywny, ale już statycznie niewyznaczalny, co wymaga stosowania metod analizy drugiego rzędu. Największą sztywność zapewnia łuk bezprzegubowy, którego ustrój jest całkowicie ciągły, a siły rozkładają się w sposób zależny od sztywności całej konstrukcji. Takie łuki są często spotykane w mostach żelbetowych i stalowych o znacznych rozpiętościach, gdzie liczy się zarówno estetyka, jak i efektywność materiałowa.

Kształt łuku

Pod względem kształtu łuki mogą przyjmować różne formy – od pełnych, przez segmentowe, aż po eliptyczne. Kształt łuku ma wpływ nie tylko na estetykę mostu, ale też na jego pracę mechaniczną. Łuk paraboliczny najlepiej przenosi równomierne obciążenie, natomiast łuk kołowy jest łatwiejszy w wykonaniu i częściej stosowany w mostach kamiennych i ceglanych. W konstrukcjach współczesnych często spotyka się łuki stalowe o profilach skrzynkowych lub rurowych, w których dzięki dużej sztywności można zminimalizować deformacje i drgania.

W nowoczesnych mostach łukowych bardzo ważne jest również odpowiednie usztywnienie pomostu. Może on być zawieszony na cięgnach (układ podwieszony), oparty bezpośrednio na łuku (układ nadsuwny) lub przebiegać poniżej łuku (układ podwieszony z ściągiem). Każde z tych rozwiązań wpływa na sposób pracy konstrukcji. W układzie z pomostem zawieszonym na cięgnach łuk jest silnie ściskany, natomiast w układzie z pomostem na łuku występują dodatkowe momenty zginające. Projektanci starają się dobrać taki układ, aby przebieg linii sił wewnętrznych był jak najbardziej zbliżony do osi łuku, co minimalizuje ryzyko wystąpienia naprężeń zginających.

Materiały używane do budowy mostów łukowych

Materiały używane do budowy mostów łukowych ewoluowały wraz z rozwojem technologii. W starożytności dominowały kamień i cegła, ponieważ ich wytrzymałość na ściskanie idealnie odpowiadała pracy łuku. W XIX wieku pojawiły się konstrukcje żeliwne i stalowe, które pozwoliły osiągać coraz większe rozpiętości i bardziej smukłe kształty. W XX wieku dominację uzyskał żelbet, który umożliwił wznoszenie łuków o rozpiętościach powyżej 100 metrów, a w ostatnich dekadach dynamicznie rozwija się stosowanie betonu sprężonego, pozwalającego na budowę wyjątkowo lekkich i wytrzymałych konstrukcji. Dzięki tym rozwiązaniom mosty łukowe mogą dziś osiągać rozpiętości przekraczające 300 metrów, zachowując przy tym elegancką formę i trwałość (program egzamin ustny).

Z punktu widzenia inżynierii budowlanej most łukowy jest przykładem konstrukcji, w której geometria determinuje statykę. Każda zmiana kształtu powoduje zmianę rozkładu sił, dlatego projektowanie tego typu obiektów wymaga precyzyjnych analiz numerycznych. Współcześnie stosuje się zaawansowane modele MES, które pozwalają odwzorować zarówno pracę łuku, jak i wpływ obciążeń dynamicznych czy zmian temperatury. Obliczenia te są niezbędne, aby zapewnić odpowiednią nośność, stateczność i trwałość konstrukcji przez dziesięciolecia użytkowania.

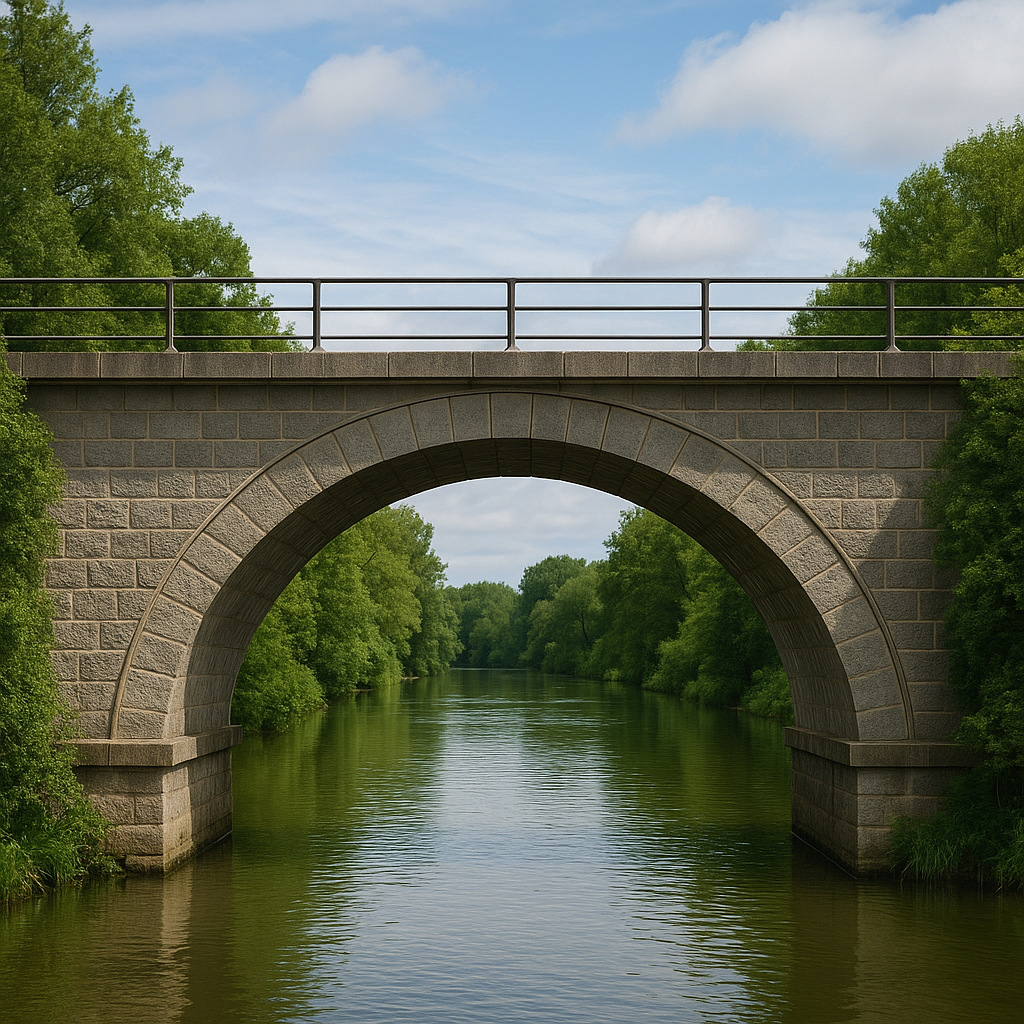

Właściwe zaprojektowanie przyczółków

Most łukowy to także przykład konstrukcji, w której inżynieria łączy się z estetyką. Kształt łuku nadaje obiektowi lekkości i harmonii, a jego forma często staje się symbolem miasta lub regionu. Współczesne realizacje, takie jak Most Łukowy w Sydney, Most Łańcuchowy w Budapeszcie czy polski Most Rędziński we Wrocławiu, pokazują, że łuk mimo swojej starożytnej historii pozostaje niezwykle aktualnym i nowoczesnym rozwiązaniem inżynierskim (opinie o programie).

Podsumowując, most łukowy działa dzięki przenoszeniu sił ściskających wzdłuż zakrzywionej osi, co czyni go konstrukcją wyjątkowo efektywną i trwałą. Kluczową rolę odgrywa tu geometria, która decyduje o rozkładzie sił i stabilności całego układu. Właściwe zaprojektowanie przyczółków, dobór materiału oraz kształtu łuku pozwalają uzyskać konstrukcję, która nie tylko spełnia wymagania techniczne, ale też zachwyca elegancją i lekkością formy. Most łukowy jest więc nie tylko świadectwem inżynierskiego geniuszu, lecz także dowodem na to, że piękno i funkcjonalność mogą iść w parze tak jak od tysięcy lat idą razem w kamieniu, stali i betonie, tworząc jedne z najbardziej imponujących dzieł ludzkiej myśli technicznej.
