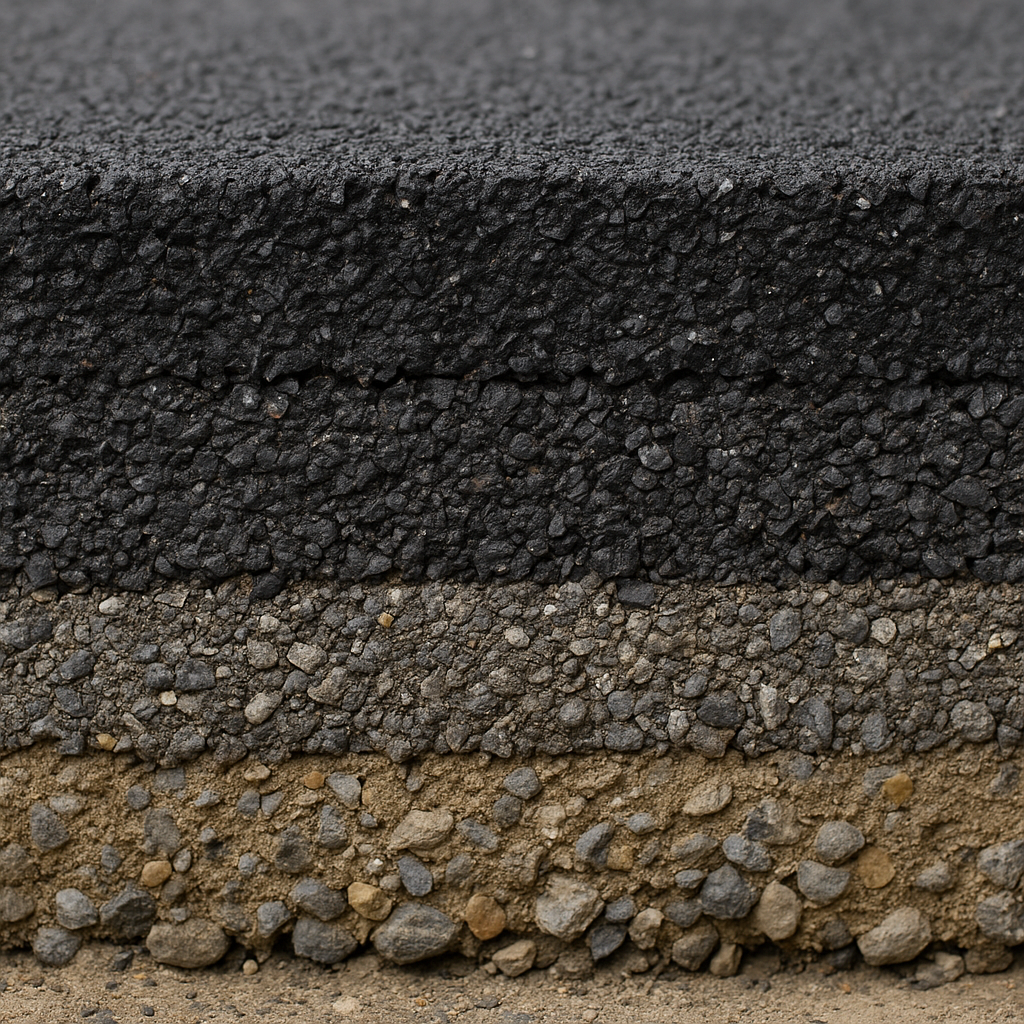

Jak działa nawierzchnia asfaltowa wielowarstwowa

Nawierzchnia asfaltowa wielowarstwowa jest jednym z najczęściej stosowanych rozwiązań w budownictwie drogowym na całym świecie. Jej konstrukcja i sposób działania opierają się na zasadzie współpracy kilku warstw o różnych właściwościach, które razem tworzą trwały, elastyczny i bezpieczny układ przenoszący obciążenia od ruchu pojazdów na podłoże gruntowe. Tego typu nawierzchnie znajdują zastosowanie zarówno na autostradach i drogach krajowych o dużym natężeniu ruchu, jak i na ulicach miejskich, parkingach czy lotniskach. Ich skuteczność wynika z właściwego doboru grubości poszczególnych warstw oraz rodzaju użytych mieszanek asfaltowych, co pozwala uzyskać optymalne parametry wytrzymałościowe i odporność na czynniki atmosferyczne (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Działanie nawierzchni asfaltowej wielowarstwowej

Działanie nawierzchni asfaltowej wielowarstwowej polega na stopniowym rozpraszaniu naprężeń i odkształceń powstających w wyniku oddziaływania ruchu kołowego. Obciążenia generowane przez przejeżdżające pojazdy są przenoszone z warstw górnych – bezpośrednio kontaktujących się z kołami – w głąb konstrukcji, gdzie ich intensywność maleje. Kluczową rolę pełni tu współpraca między warstwami: każda z nich spełnia określoną funkcję, a razem tworzą system przenoszenia sił i ochrony podłoża gruntowego. Z punktu widzenia mechaniki gruntów i nawierzchni drogowych można powiedzieć, że nawierzchnia asfaltowa jest układem sprężysto-lepko-plastycznym, który deformuje się w ograniczonym stopniu, a po ustaniu obciążenia w dużej mierze wraca do pierwotnego kształtu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Najwyższa warstwa

Najwyższa warstwa, zwana warstwą ścieralną, ma bezpośredni kontakt z ruchem drogowym. Jej zadaniem jest zapewnienie odpowiedniej przyczepności opon, gładkości jazdy oraz odporności na działanie czynników atmosferycznych i ścieranie. Musi być odporna na promieniowanie UV, wodę, mróz oraz działanie soli drogowych. To właśnie ta warstwa odpowiada za komfort i bezpieczeństwo kierowców, dlatego stosuje się w niej mieszanki mineralno-asfaltowe o wysokiej jakości kruszywach i lepiszczu asfaltowym modyfikowanym polimerami. Dzięki temu warstwa ścieralna charakteryzuje się dużą elastycznością i odpornością na spękania niskotemperaturowe. W przypadku nawierzchni o dużym natężeniu ruchu często stosuje się tzw. SMA (Stone Mastic Asphalt) lub asfalt porowaty, który dodatkowo umożliwia odprowadzanie wody z powierzchni drogi i redukcję hałasu.

Dodatkowe wzmocnienia między warstwami

Pod warstwą ścieralną znajduje się warstwa wiążąca, która stanowi połączenie pomiędzy elastyczną powierzchnią a sztywniejszymi warstwami nośnymi. Jej głównym zadaniem jest przenoszenie sił ścinających oraz zapewnienie ciągłości konstrukcji. To właśnie w tej warstwie rozkłada się znacząca część naprężeń od ruchu, dlatego stosuje się w niej mieszanki o większym uziarnieniu i wyższej zawartości lepiszcza niż w warstwie ścieralnej (segregator aktów prawnych). Warstwa ta ma za zadanie rozprowadzić naprężenia na większą powierzchnię, aby uniknąć koncentracji sił, które mogłyby prowadzić do pękania górnych warstw. W niektórych przypadkach stosuje się dodatkowe wzmocnienia między warstwami, takie jak siatki szklano-węglowe, które zwiększają trwałość nawierzchni i ograniczają ryzyko powstawania spękań odbitych.

Warstwa podbudowy asfaltowej

Niżej znajduje się warstwa podbudowy asfaltowej, pełniąca funkcję głównej części nośnej konstrukcji. To ona przenosi większość obciążeń z ruchu pojazdów i rozkłada je na podłoże w taki sposób, aby nie doprowadzić do jego nadmiernego odkształcenia. Podbudowa musi być odporna na działanie wysokich temperatur latem oraz mrozu zimą, a także na powtarzające się cykle obciążeniowe. Wykonuje się ją z mieszanek o grubszym uziarnieniu i mniejszej zawartości asfaltu, co zapewnia jej większą sztywność i wytrzymałość. W nowoczesnych rozwiązaniach stosuje się mieszanki o zwiększonej trwałości zmęczeniowej (tzw. asfalt o wysokiej odporności na spękania zmęczeniowe – HMA), które pozwalają znacznie wydłużyć okres eksploatacji drogi bez konieczności remontów.

Podbudowa asfaltowa spoczywa na podbudowie zasadniczej, często wykonanej z kruszywa łamanego lub stabilizowanego cementem. Jej rolą jest równomierne rozłożenie obciążeń i ochrona podłoża gruntowego przed deformacjami. W zależności od kategorii drogi i warunków gruntowych może być to warstwa nośna o grubości od kilkunastu do kilkudziesięciu centymetrów. Od jej jakości zależy trwałość całej konstrukcji, dlatego materiał użyty do jej wykonania musi mieć odpowiednią nośność, mrozoodporność i przepuszczalność. Często w tej części konstrukcji stosuje się geowłókniny lub geosiatki, które poprawiają współpracę warstw i zapobiegają mieszaniu się materiałów (uprawnienia budowlane).

Drenaż podłużny

Najniżej w układzie znajduje się podłoże gruntowe lub warstwa ulepszonego gruntu, które stanowią fundament całej nawierzchni. Woda jest największym zagrożeniem dla tej warstwy – jej obecność może prowadzić do utraty nośności i powstawania deformacji. Dlatego bardzo istotne jest wykonanie skutecznego odwodnienia oraz warstw mrozoochronnych. W zależności od warunków terenowych i klimatycznych stosuje się drenaż podłużny, poprzeczny lub warstwy odsączające z piasku i żwiru. W przypadku gruntów słabonośnych podłoże często wzmacnia się poprzez stabilizację wapnem lub cementem.

Mechanizm działania nawierzchni asfaltowej wielowarstwowej można porównać do pracy sprężystej płyty na sprężystym podłożu. Gdy na nawierzchnię działa koło pojazdu, powstaje lokalne ugięcie, które rozkłada się na większy obszar w warstwach niższych. Warstwy górne, bardziej elastyczne, przenoszą obciążenia krótkotrwale i odkształcają się sprężyście, natomiast dolne – sztywniejsze – zapewniają stabilność całego układu. Dzięki temu naprężenia przekazywane do podłoża są znacznie mniejsze niż te, które występują przy powierzchni. Zbyt cienka konstrukcja lub niewłaściwe połączenia między warstwami mogą prowadzić do uszkodzeń, takich jak spękania zmęczeniowe, koleiny czy wyboje.

Lokalne warunki klimatyczne

Jednym z kluczowych zjawisk wpływających na działanie nawierzchni asfaltowej jest temperatura. Asfalt jako lepiszcze ma właściwości lepko-sprężyste – w wysokich temperaturach staje się bardziej plastyczny, a w niskich twardnieje i traci elastyczność. Dlatego w projektowaniu mieszanek asfaltowych bierze się pod uwagę lokalne warunki klimatyczne, dobierając odpowiedni rodzaj asfaltu i modyfikatory, które zapewniają stabilność termiczną. Dobrze zaprojektowana nawierzchnia asfaltowa musi być odporna zarówno na deformacje trwałe w upale, jak i na pękanie w mrozie (program egzamin ustny).

Zaletą konstrukcji wielowarstwowej jest możliwość łatwej modernizacji i napraw. Gdy warstwa ścieralna ulegnie zużyciu, można ją sfrezować i odtworzyć bez konieczności ingerencji w warstwy nośne. Dzięki temu nawierzchnia może funkcjonować przez wiele dekad przy regularnym utrzymaniu. Współczesne technologie recyklingu pozwalają nawet na ponowne wykorzystanie sfrezowanego materiału (tzw. frezowiny asfaltowej), co zmniejsza koszty i wpływ na środowisko.

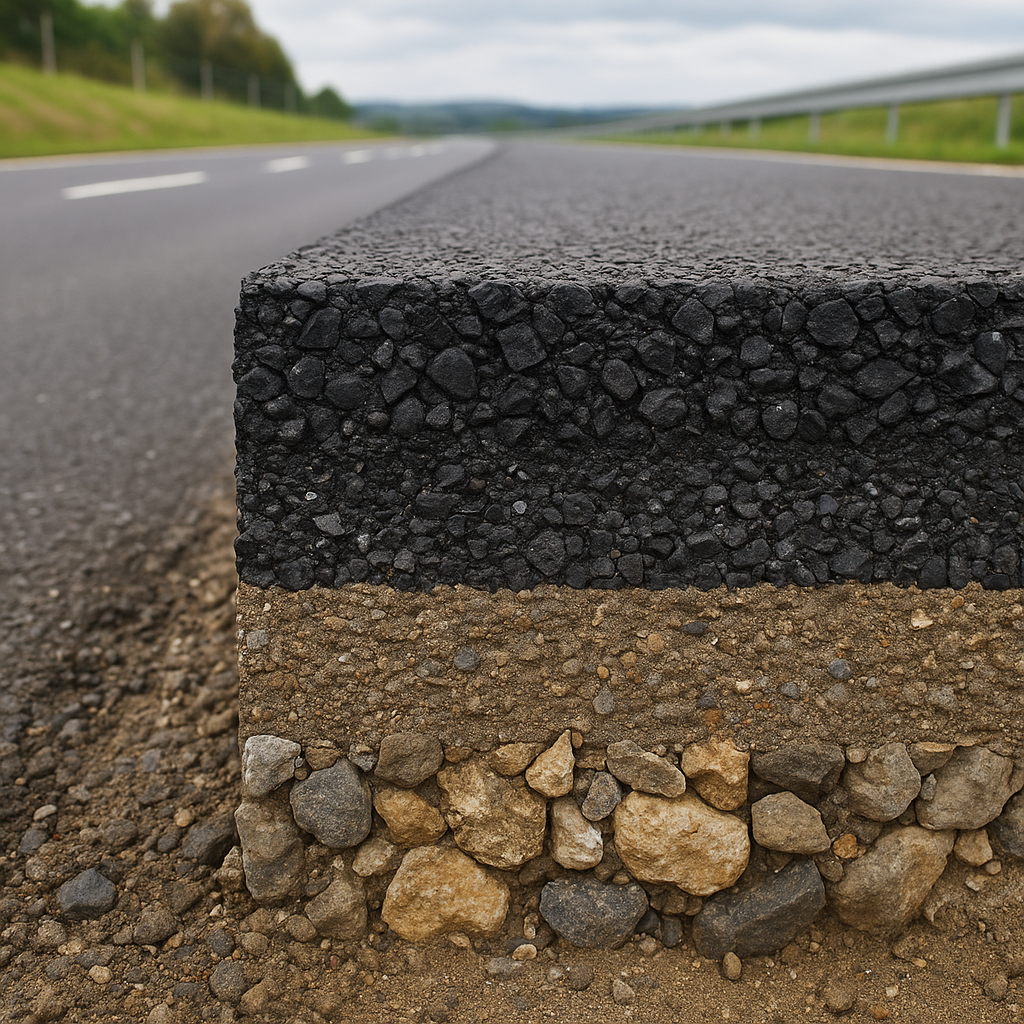

Trwałość nawierzchni asfaltowej

W praktyce trwałość nawierzchni asfaltowej wielowarstwowej zależy od trzech czynników: jakości materiałów, dokładności wykonania i odpowiedniego odwodnienia. Nawet najlepiej zaprojektowana konstrukcja nie spełni swojej funkcji, jeśli woda będzie wnikać w spoiny lub jeśli między warstwami zabraknie właściwej przyczepności. Z tego powodu każda warstwa musi być starannie zagęszczona, a powierzchnie międzywarstwowe oczyszczone i spryskane emulsją asfaltową w celu zapewnienia pełnej adhezji.

Podsumowując, nawierzchnia asfaltowa wielowarstwowa to zaawansowany układ inżynierski, który działa jak system współpracujących warstw o zróżnicowanych właściwościach mechanicznych. Górne warstwy zapewniają komfort i bezpieczeństwo jazdy, środkowe przenoszą obciążenia, a dolne stabilizują i chronią konstrukcję przed deformacją. Dzięki możliwości dostosowania składu mieszanek i grubości warstw do lokalnych warunków ruchowych i klimatycznych, konstrukcja ta pozostaje najbardziej uniwersalnym i trwałym rozwiązaniem w nowoczesnym drogownictwie (opinie o programie).
