Jak obliczyć ciężar własny konstrukcji żelbetowej w prosty sposób?

Ciężar własny konstrukcji żelbetowej to jedno z najbardziej podstawowych i jednocześnie kluczowych obciążeń, jakie należy uwzględnić podczas projektowania. Choć wielu początkującym osobom wydaje się to z pozoru skomplikowane, w praktyce obliczenia są stosunkowo proste, o ile rozumie się kilka podstawowych zasad (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Obciążenie to towarzyszy każdemu elementowi konstrukcyjnemu już od momentu jego wykonania i ma ogromny wpływ na nośność, ugięcia, dobór zbrojenia oraz analizę statyczną całego układu. Warto więc wiedzieć, jak je szybko i poprawnie wyznaczać zarówno na etapie koncepcyjnym, jak i podczas szczegółowego projektowania.

Obliczanie ciężaru własnego w konstrukcjach żelbetowych

Obliczanie ciężaru własnego w konstrukcjach żelbetowych opiera się przede wszystkim na znajomości gęstości objętościowej betonu. Najczęściej przyjmuje się wartość 25 kN/m³ jako standard, choć w zależności od rodzaju mieszanki może ona nieznacznie się wahać. Beton zbrojony, mimo że zawiera stal, nie wymaga uwzględniania jej osobno, ponieważ Eurokody zakładają, że udział zbrojenia w masie jest pomijalny i zawiera się już w przyjmowanych wartościach gęstości. Dzięki temu cały proces obliczeń można sprowadzić do prostej zależności: ciężar własny równa się iloczynowi objętości elementu oraz jego gęstości (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). W praktyce oznacza to, że projektant musi jedynie policzyć objętość belki, płyty, ściany lub stropu i pomnożyć ją przez 25 kN/m³, aby uzyskać obciążenie stałe działające na konstrukcję.

Obciążenia użytkowe

Niezwykle istotne jest zrozumienie, jak ważny jest ciężar własny w kontekście analizy statycznej. W budynkach wielokondygnacyjnych obciążenie to stanowi często największy udział w całkowitym obciążeniu, a w niektórych przypadkach może przewyższać obciążenia użytkowe czy środowiskowe. W stropach żelbetowych ciężar własny ma wpływ na wielkość momentów zginających, a co za tym idzie na grubość elementu i stopień zbrojenia, zwłaszcza w strefach podporowych oraz w przęsłach. W belkach wpływa na konieczność odpowiedniego doboru przekroju i klasy betonu, natomiast w ścianach nośnych rzutuje na wielkość naprężeń ściskających oraz oddziaływanie na fundamenty. Przeszacowanie lub niedoszacowanie ciężaru własnego może prowadzić do błędów projektowych, które ujawnią się dopiero na późniejszych etapach budowy lub eksploatacji (segregator aktów prawnych).

Wyznaczanie ciężaru własnego

Aby ułatwić wyznaczanie ciężaru własnego, inżynierowie często stosują przelicznik gęstości na grubość stropów. Jeżeli płyta ma grubość 20 cm, jej obciążenie wyniesie około 5 kN/m², ponieważ grubość 0,2 m pomnożona przez 25 kN/m³ daje prosty wynik. Dla płyty o grubości 18 cm będzie to 4,5 kN/m², a dla płyty 15-centymetrowej około 3,75 kN/m². Dzięki temu projektant może błyskawicznie określić obciążenia już podczas wstępnej koncepcji konstrukcji, zanim przejdzie do modelowania numerycznego czy szczegółowego zbrojenia. Taki sposób pracy pozwala szybciej szacować wielkości sił wewnętrznych i podejmować decyzje projektowe na wczesnym etapie (uprawnienia budowlane).

W przypadku belki lub podciągu obliczenia również nie są skomplikowane. Wystarczy znać szerokość, wysokość oraz długość elementu i przemnożyć ich objętość przez gęstość. Jeżeli projektant analizuje podciąg o wymiarach 30 cm szerokości, 60 cm wysokości i 5 metrów długości, objętość wyniesie 0,3 × 0,6 × 5, czyli 0,9 m³. Jeżeli ten wynik pomnożymy przez 25 kN/m³, otrzymamy 22,5 kN ciężaru własnego. Jest to wartość, którą wprowadza się następnie do modelu obliczeniowego jako obciążenie stałe, działające równomiernie na całej długości belki. W stropach, zamiast objętości belki, stosuje się obciążenie powierzchniowe, co pozwala na sprawne przejście do analizy MES.

Wartości gęstości betonu

W praktyce projektowej często pojawia się również pytanie, czy stal zbrojeniowa powinna być uwzględniana jako oddzielne obciążenie. Odpowiedź jest prosta: nie ma takiej potrzeby. Standardowe wartości gęstości betonu są ustalone w taki sposób, aby zbrojenie było już w nich zawarte. Wyjątek może pojawić się jedynie w elementach wyjątkowo mocno zazbrojonych, takich jak masywne węzły lub elementy sprężane, ale w typowym budownictwie kubaturowym nie ma konieczności osobnych obliczeń dla masy stali. To znacząco upraszcza cały proces i przyspiesza pracę nad projektem.

Kolejnym zagadnieniem, o którym warto wspomnieć, jest wpływ warstw dodatkowych na ciężar własny. W przypadku stropów monolitycznych często pojawiają się nadbetony, warstwy wyrównawcze, izolacje akustyczne lub termiczne, a także jastrychy. Choć nie wszystkie z nich liczy się jako ciężar własny konstrukcji, to jednak w analizie obciążeń stałych powinny być one uwzględnione i dodane do masy stropu. To samo dotyczy tynków na ścianach żelbetowych oraz warstw wykończeniowych na posadzkach. W obliczeniach warto stosować dane katalogowe producentów lub standardowe wartości przyjęte w normach, aby nie zaniżać rzeczywistych obciążeń (program egzamin ustny).

Masa wszystkich elementów budynku

Obliczanie ciężaru własnego konstrukcji żelbetowej ma duże znaczenie również przy projektowaniu fundamentów. Masa wszystkich elementów budynku przekłada się na siły przekazywane na grunt, a więc na wielkość naprężeń i potrzebną powierzchnię fundamentów. Im większy ciężar własny konstrukcji, tym większa siła pionowa działa na podłoże. W niektórych przypadkach jest to korzystne, zwłaszcza przy analizie wyporu hydrostatycznego, na przykład w garażach podziemnych, gdzie ciężar konstrukcji przeciwdziała wynoszeniu całego obiektu w górę. W innych sytuacjach zbyt duża masa może prowadzić do nadmiernych osiadań, dlatego tak istotne jest precyzyjne wyznaczanie obciążeń stałych.

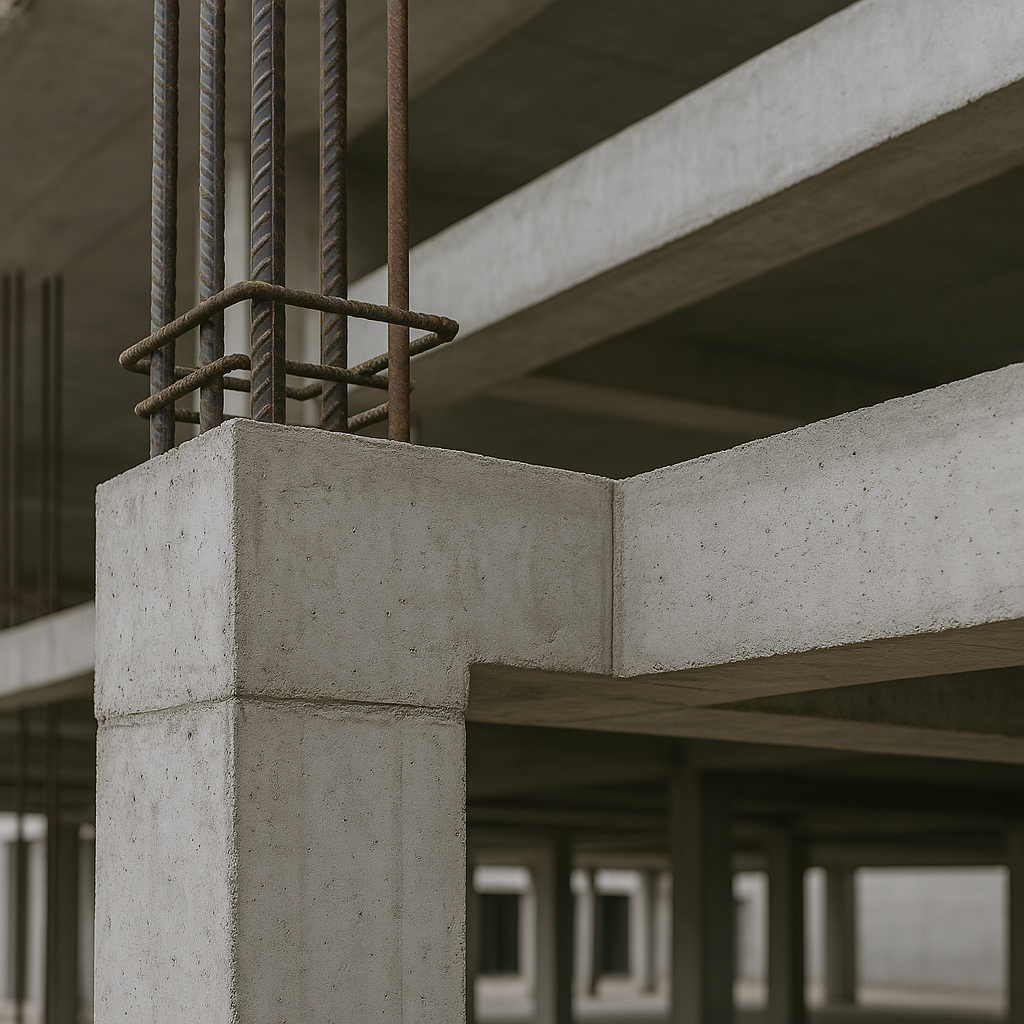

Uwzględnienie wszystkich elementów konstrukcyjnych

Choć obliczenia są proste, niezwykle ważna jest ich poprawna interpretacja oraz uwzględnienie wszystkich elementów konstrukcyjnych. W projektach wielobranżowych ciężar własny może mieć wpływ także na inne instalacje, takie jak wentylacja, wentylacja pożarowa czy instalacja tryskaczowa, zwłaszcza gdy projektant musi uwzględnić nośność stropów oraz możliwość mocowania przewodów i urządzeń. W tym kontekście rzetelne określenie masy konstrukcji staje się elementem kluczowym nie tylko dla statyki, lecz także dla bezpieczeństwa całego obiektu (opinie o programie).

Obliczenia ciężaru własnego konstrukcji żelbetowej są więc jednym z fundamentów pracy inżyniera budownictwa. Choć metoda sprowadza się do prostego przeliczenia objętości elementu i pomnożenia jej przez standardową gęstość, w praktyce wymaga również wiedzy o warstwach dodatkowych, o wpływie masy na pozostałe obciążenia oraz o zachowaniu konstrukcji pod obciążeniem stałym. Właściwe określenie ciężaru własnego pozwala uniknąć błędów projektowych, zoptymalizować układy nośne oraz zapewnić bezpieczeństwo użytkowników budynku. To jedno z tych obciążeń, które zawsze należy traktować poważnie, mimo że jego obliczenie wydaje się z pozoru najprostsze ze wszystkich.
