Jak powstaje „zimny styk” w betonie i jak go uniknąć

Zimny styk w betonie to zjawisko, którego każdy inżynier, kierownik budowy czy wykonawca stara się unikać. Choć na pierwszy rzut oka może wydawać się drobnym defektem, w rzeczywistości stanowi jedno z najpoważniejszych zagrożeń dla trwałości i szczelności konstrukcji żelbetowych. W niniejszym wpisie omówimy, czym dokładnie jest zimny styk, w jaki sposób powstaje, jakie niesie konsekwencje oraz jak można skutecznie zapobiec jego pojawieniu się podczas betonowania (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Zimny styk, zwany także niekiedy „przerwą roboczą nieprawidłową” lub „przerwą technologiczną niekontrolowaną”, powstaje w wyniku zbyt długiej przerwy pomiędzy kolejnymi etapami układania mieszanki betonowej. Gdy pierwsza warstwa betonu zaczyna wiązać i traci przyczepność, a kolejna warstwa zostaje wylana już po rozpoczęciu procesu hydratacji cementu, nie dochodzi do właściwego połączenia obu warstw. W efekcie w konstrukcji powstaje słabo związana powierzchnia, która nie pracuje monolitycznie z resztą elementu. W miejscu styku może pojawić się mikroszczelina, przez którą z czasem zacznie wnikać woda, powietrze lub agresywne substancje chemiczne, przyspieszając procesy korozyjne zbrojenia i degradację betonu.

Zbyt niska temperatura

Zjawisko to często występuje w miejscach o dużych gabarytach elementów, takich jak płyty fundamentowe, ściany oporowe, słupy, belki czy stropy, które nie są betonowane jednorazowo z powodu ograniczonej dostępności sprzętu, transportu lub ilości betonu w danym momencie. Zimny styk może powstać również w wyniku błędnej organizacji robót na przykład, gdy w trakcie betonowania zabraknie betonu, nastąpi awaria pompy, opóźni się transport z wytwórni, lub gdy przerwa między kolejnymi partiami trwa zbyt długo. W praktyce problem ten często pojawia się w miesiącach letnich, gdy wysokie temperatury przyspieszają proces wiązania cementu, ale także zimą, gdy zbyt niska temperatura wydłuża czas dojrzewania betonu i powoduje, że wykonawcy zbyt późno przystępują do kolejnej warstwy (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

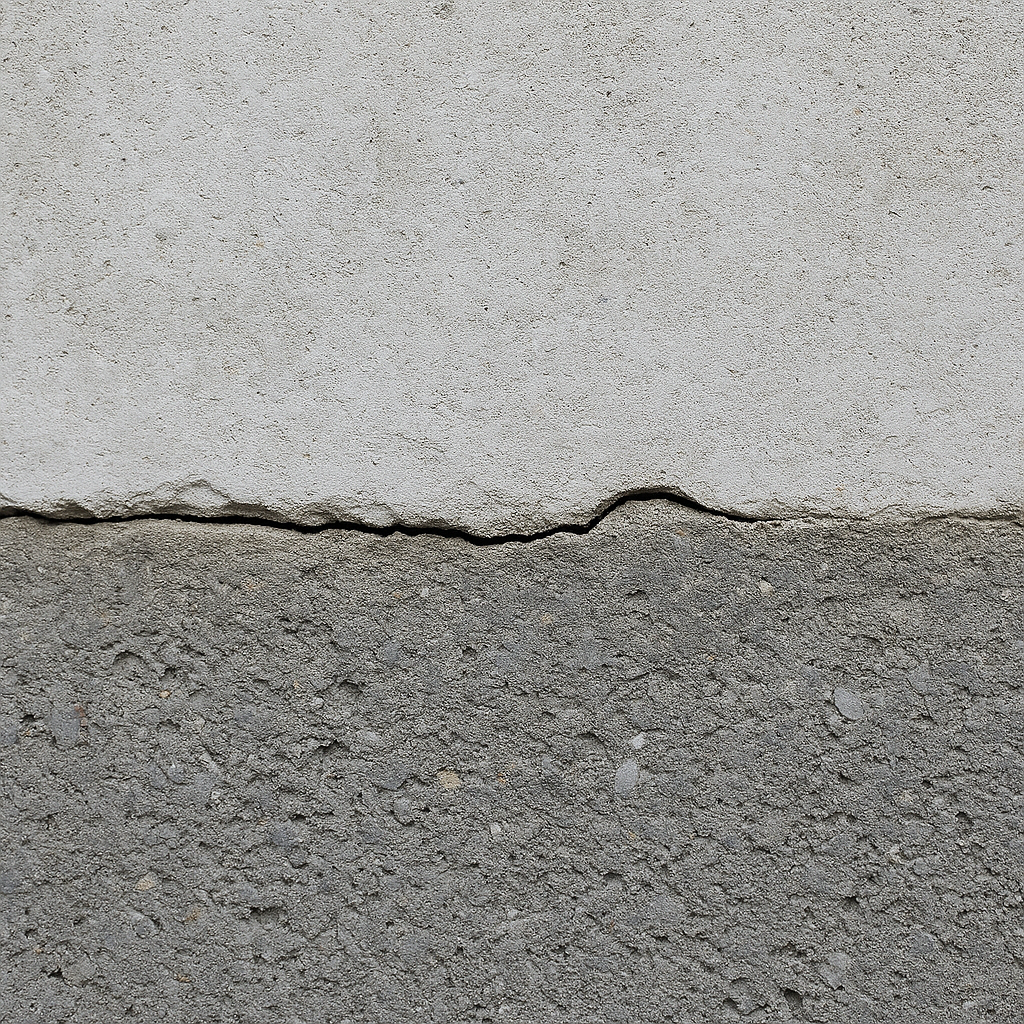

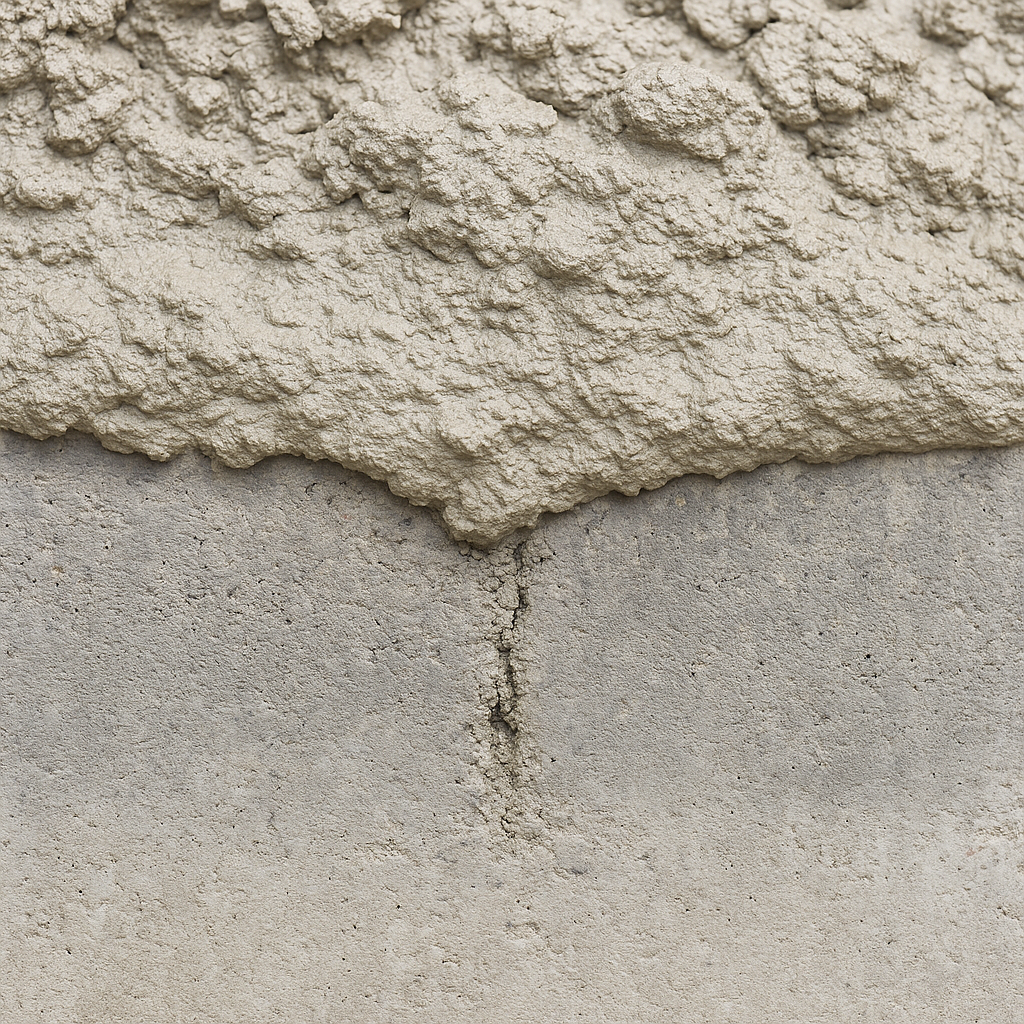

Zimny styk można łatwo rozpoznać po różnicy barwy i faktury pomiędzy warstwami betonu. Górna powierzchnia wcześniej wylanej partii jest zwykle matowa, sucha i pozbawiona świeżego mleczka cementowego, które stanowiłoby warstwę sczepną dla kolejnej porcji. Po stwardnieniu różnica między warstwami może być widoczna jako cienka linia przebiegająca wzdłuż konstrukcji. W przypadku elementów pionowych, jak ściany czy słupy, zimny styk tworzy się zazwyczaj w poziomie, w miejscu przerwania betonowania. W płytach czy fundamentach może wystąpić w przekroju poziomym, jeśli beton był wylewany etapami bez właściwego zagęszczenia i scalenia z poprzednią warstwą.

Konsekwencje wystąpienia zimnego styku

Konsekwencje wystąpienia zimnego styku mogą być bardzo poważne. Oprócz obniżenia szczelności i trwałości konstrukcji, styk ten stanowi miejsce potencjalnej korozji zbrojenia, ponieważ sprzyja lokalnemu wnikaniu wilgoci i soli od strony zewnętrznej. W obiektach narażonych na ciśnienie wody, takich jak zbiorniki, garaże podziemne, fundamenty czy stropy nad pomieszczeniami mokrymi, zimny styk może prowadzić do przecieków, a nawet do całkowitej utraty szczelności konstrukcji. W elementach nośnych natomiast powoduje spadek wytrzymałości na ścinanie, gdyż styk nie przenosi sił tak jak jednolity beton. Z czasem w takich miejscach mogą rozwijać się mikropęknięcia, które pod wpływem obciążeń dynamicznych lub zmian temperatury pogłębiają się, prowadząc do dalszego osłabienia konstrukcji (segregator aktów prawnych).

Konieczność precyzyjnego zaplanowania dostaw betonu

Aby uniknąć powstawania zimnych styków, kluczowe znaczenie ma odpowiednie planowanie procesu betonowania. Przede wszystkim należy zadbać o to, by cały element był betonowany w sposób ciągły, bez długich przerw technologicznych. Oznacza to konieczność precyzyjnego zaplanowania dostaw betonu z wytwórni, uwzględnienia czasu transportu, a także organizacji pracy ekip wykonawczych tak, by kolejne warstwy były układane zanim poprzednia zacznie wiązać. W praktyce przyjmuje się, że przerwa pomiędzy kolejnymi warstwami nie powinna przekraczać 30–45 minut w temperaturze około 20°C. W przypadku wyższych temperatur czas ten należy skrócić, a przy niższych można go nieco wydłużyć, pamiętając jednak o zachowaniu ciągłości procesu.

Jeśli jednak przerwa jest nieunikniona na przykład z przyczyn technicznych lub logistycznych należy odpowiednio przygotować powierzchnię betonu przed nałożeniem kolejnej warstwy. Oznacza to mechaniczne oczyszczenie i usunięcie słabo związanej warstwy mleczka cementowego, przemycie powierzchni wodą, a następnie jej ponowne nawilżenie. W niektórych przypadkach stosuje się tzw. mostki sczepne, czyli specjalne zaprawy lub emulsje, które poprawiają przyczepność między warstwami betonu. Ich zadaniem jest stworzenie wiążącej warstwy pośredniej, która zapewnia przenoszenie naprężeń ścinających pomiędzy „starą” i „nową” częścią elementu.

Prawidłowe zagęszczenie mieszanki betonowej

Istotne znaczenie ma także prawidłowe zagęszczenie mieszanki betonowej w rejonie styku. Należy wibrować świeży beton tak, aby jego masa częściowo wniknęła w powierzchnię poprzedniej warstwy, tworząc jednolitą strukturę bez widocznej granicy. W przypadku elementów o dużej wysokości, jak ściany czy słupy, zaleca się wylewanie kolejnych partii betonu „na zakładkę” tak, aby nowa warstwa nakładała się na nieco jeszcze plastyczną powierzchnię poprzedniej. Dzięki temu dochodzi do naturalnego połączenia międzywarstwowego, które minimalizuje ryzyko powstania zimnego styku (uprawnienia budowlane).

W praktyce budowlanej ważne jest również stosowanie odpowiednich klas betonu o właściwej urabialności. Mieszanka zbyt gęsta trudniej się zagęszcza, a zbyt rzadka może powodować segregację kruszywa. W obydwu przypadkach istnieje ryzyko, że połączenie między warstwami nie będzie wystarczająco szczelne. Dlatego dobór klasy konsystencji betonu (np. S3 lub S4) powinien być dostosowany do rodzaju elementu i warunków wykonawczych.

Odpowiedzialność za kontrolę jakości betonowania

Odpowiedzialność za kontrolę jakości betonowania spoczywa nie tylko na wykonawcy, ale również na kierowniku budowy i inspektorze nadzoru. W trakcie betonowania należy monitorować czas pomiędzy kolejnymi dostawami, kontrolować stan powierzchni wcześniej ułożonej warstwy i reagować natychmiast w przypadku ryzyka przekroczenia dopuszczalnej przerwy technologicznej (program egzamin ustny). Dokumentacja powykonawcza powinna odnotowywać ewentualne przerwy i zastosowane procedury naprawcze. Jeśli zimny styk powstanie mimo zachowania ostrożności, należy przeprowadzić odpowiednią naprawę, np. przez iniekcję żywic epoksydowych, naniesienie zapraw naprawczych lub wykonanie uszczelnienia powierzchniowego.

Zimne styki są szczególnie niebezpieczne w konstrukcjach, które mają pełnić funkcję wodoszczelną. W takich przypadkach projektanci często z góry przewidują kontrolowane przerwy robocze, w których umieszczane są taśmy uszczelniające lub profile PVC. Różnica między zimnym stykiem a zaplanowaną przerwą roboczą polega na tym, że ta druga jest przewidziana w projekcie i odpowiednio zabezpieczona, natomiast zimny styk powstaje niekontrolowanie, przez co jego struktura i szczelność są niepewne.

Szybkie tempo betonowania

Podsumowując, zimny styk w betonie to problem wynikający głównie z braku ciągłości betonowania lub niewłaściwego przygotowania powierzchni pomiędzy warstwami. Jego powstanie może prowadzić do poważnych konsekwencji dla trwałości i bezpieczeństwa konstrukcji, dlatego należy traktować go jako defekt, którego należy bezwzględnie unikać. Kluczem do sukcesu jest właściwa organizacja robót, szybkie tempo betonowania, odpowiednie przygotowanie powierzchni w razie przerw oraz kontrola jakości na każdym etapie. W budownictwie, gdzie coraz większą wagę przykłada się do szczelności, trwałości i odporności konstrukcji, eliminacja zimnych styków jest jednym z podstawowych warunków uzyskania trwałego i bezpiecznego obiektu (opinie o programie).

Zrozumienie, jak powstaje zimny styk i jak go uniknąć, to nie tylko kwestia dobrej praktyki wykonawczej, ale również element świadomego zarządzania jakością na budowie. Właściwe planowanie, nadzór i dbałość o detale przekładają się na długowieczność konstrukcji, szczelność fundamentów i bezpieczeństwo użytkowania obiektu. Warto więc poświęcić temu zagadnieniu należytą uwagę bo w betonie, jak w całym budownictwie, liczy się ciągłość, dokładność i czas.
