Jak wygląda diagnostyka mostów – metody i narzędzia, które decydują o bezpieczeństwie infrastruktury

Diagnostyka mostów stała się jednym z najważniejszych obszarów współczesnego inżynierii lądowej. Wraz z rosnącą intensywnością ruchu, starzeniem się infrastruktury oraz coraz częściej obserwowanymi zjawiskami związanymi z ekstremalnymi warunkami klimatycznymi, konieczność regularnej kontroli stanu technicznego mostów zyskała priorytetowe znaczenie. Każdy obiekt mostowy jest elementem krytycznym systemu transportowego, a jego awaria może prowadzić do poważnych strat gospodarczych i społecznych. Z tego względu proces diagnostyczny musi być precyzyjny, systemowy i oparty zarówno na doświadczeniu inżynierskim, jak i na nowoczesnych technologiach pomiarowych (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Proces diagnostyki mostu

Proces diagnostyki mostu zaczyna się zawsze od analizy dokumentacji technicznej i historii obiektu. Przegląd projektów, protokołów odbioru, przebiegu remontów i działań utrzymaniowych pozwala określić miejsca potencjalnego ryzyka oraz zaplanować dalsze etapy oceny. Następnie przeprowadza się oględziny terenowe, które wbrew pozorom pozostają jednym z kluczowych elementów diagnostyki. Na tym etapie identyfikuje się uszkodzenia widoczne gołym okiem, takie jak rysy, zarysowania, deformacje, wykruszenia betonu, korozję zbrojenia, ubytki zaprawy, degradację łożysk, nadmierne ugięcia czy nieprawidłową pracę dylatacji. Zaawansowany fachowiec potrafi na podstawie obserwacji wstępnych bardzo trafnie określić możliwe przyczyny zniszczeń i wskazać obszary wymagające bardziej szczegółowych badań.

Nowoczesna diagnostyka mostów

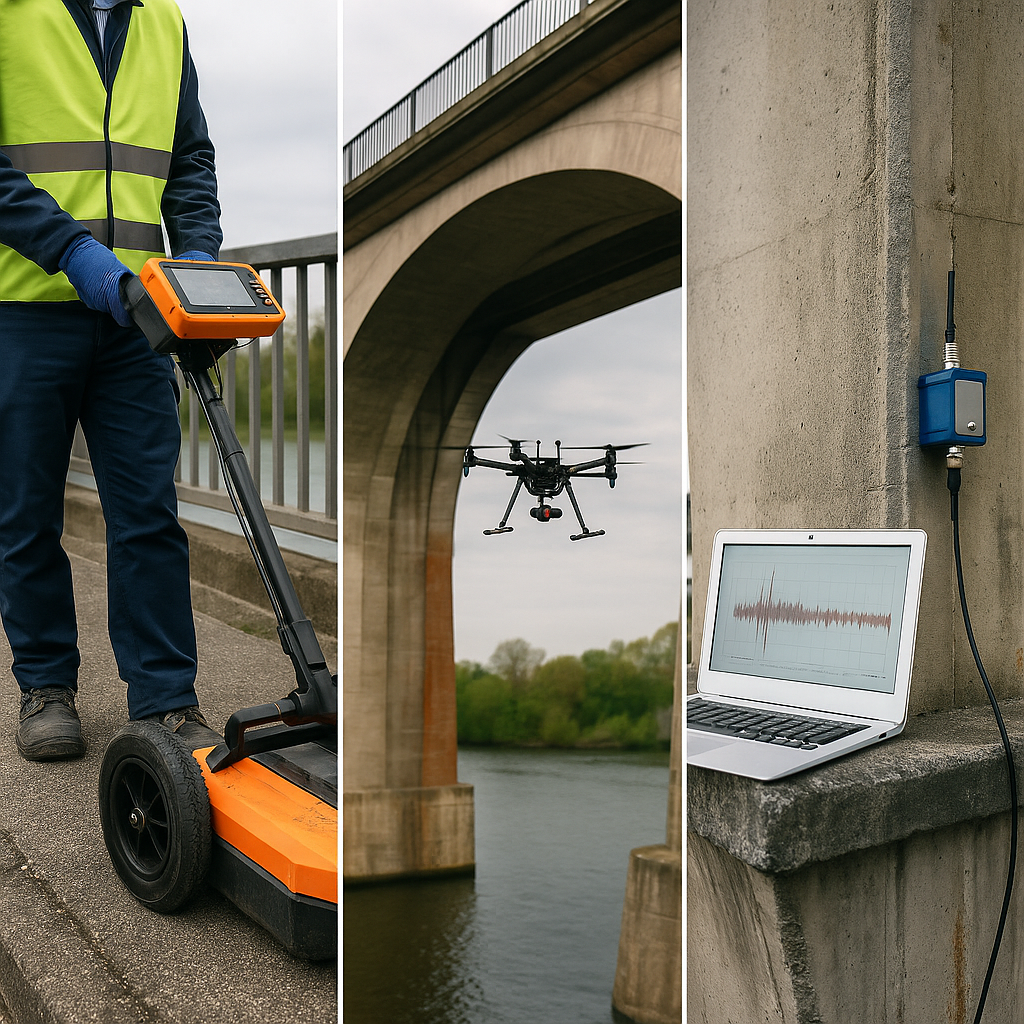

Nowoczesna diagnostyka mostów nie opiera się jednak wyłącznie na metodach wizualnych. Coraz większe znaczenie mają techniki nieniszczące (NDT), które umożliwiają zajrzenie w głąb konstrukcji bez ingerencji w jej strukturę. Jedną z najbardziej rozpowszechnionych metod jest georadar (GPR), który pozwala analizować układ zbrojenia, ocenić grubości warstw, wykrywać pustki, odspojenia oraz anomalie materiałowe. W przypadku mostów wykonanych z betonu żelbetowego metoda ta pozwala zlokalizować obszary zawilgocenia, a także ocenić stan izolacji i warstw ochronnych. Badania georadarowe szczególnie dobrze sprawdzają się w przypadku płyt pomostowych, gdzie nierówności, pęknięcia i degradacja mogą rozwijać się pod nawierzchnią, pozostając niewidoczne aż do momentu poważnej awarii (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Innym niezwykle ważnym narzędziem diagnostycznym są ultradźwięki i tomografia ultradźwiękowa. Pozwalają one tworzyć przekroje wewnętrznych partii konstrukcji i identyfikować rozwarstwienia, puste przestrzenie, zmiany gęstości materiału czy strefy o podwyższonej porowatości. W przypadku elementów kluczowych, takich jak dźwigary czy przyczółki, tomografia dostarcza informacji nieosiągalnych żadną metodą wizualną. Zastosowanie fal ultradźwiękowych daje też możliwość oceny stopnia karbonatyzacji betonu lub badania jakości napraw wykonanych w przeszłości. Dzięki temu inżynier może określić, czy wcześniejsze działania wzmacniające były skuteczne i czy wymagają interwencji.

Historia eksploatacji

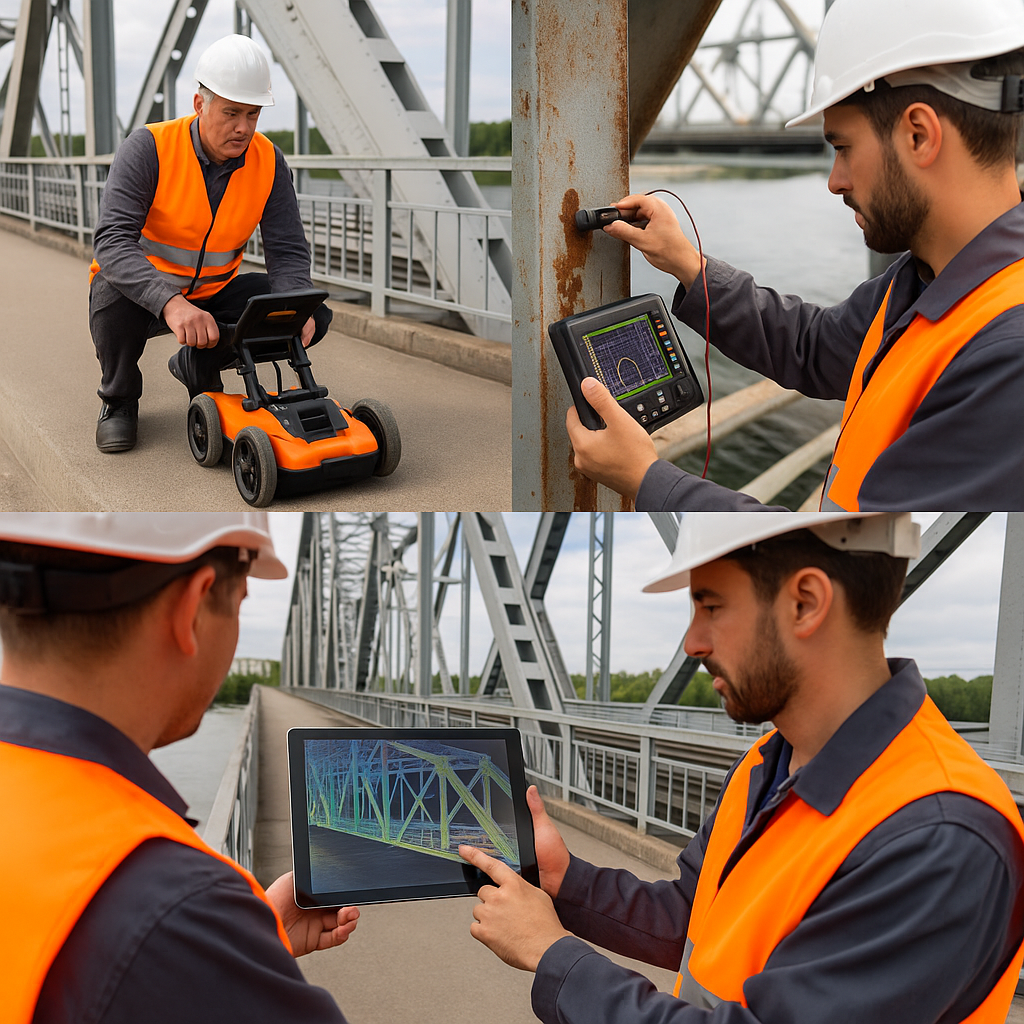

W diagnostyce mostów stalowych kluczową rolę odgrywają metody magnetyczne i prądowe. Badania prądami wirowymi umożliwiają identyfikację mikropęknięć w elementach stalowych, zwłaszcza w okolicach spoin. W mostach z długą historią eksploatacji właśnie zmęczenie materiału i pęknięcia zmęczeniowe są jedną z najczęstszych przyczyn awarii. Z kolei metody magnetyczne pozwalają ocenić ciągłość materiału oraz zjawiska korozji podpowierzchniowej, które mogą stopniowo osłabiać konstrukcję.

Współczesna diagnostyka mostów nie mogłaby funkcjonować bez fotogrametrii i skaningu laserowego. Skany 3D umożliwiają bardzo precyzyjne uchwycenie geometrii całego obiektu, identyfikację deformacji nie dostrzegalnych gołym okiem oraz monitorowanie ich rozwoju w czasie. Cyfrowe modele stanowią dziś podstawę dokumentowania stanu obiektów zabytkowych, ale coraz częściej stosuje się je także w mostach użytkowych, zwłaszcza przy dużych inwestycjach infrastrukturalnych. Pozwalają one na stworzenie cyfrowego bliźniaka konstrukcji, który może być później wykorzystany do symulacji obciążeń, oceny pracy konstrukcji oraz planowania remontów (segregator aktów prawnych).

Monitoring wibracyjny

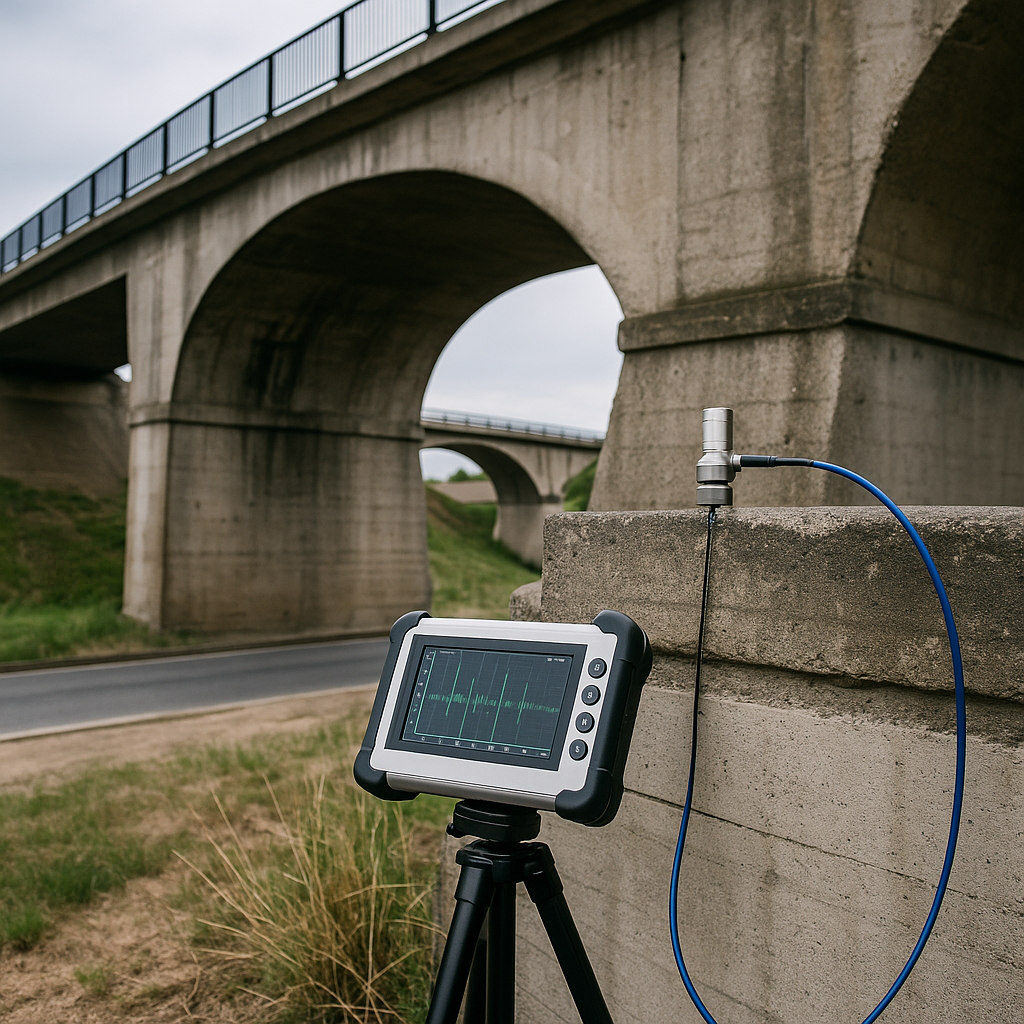

Jednym z najbardziej dynamicznie rozwijających się obszarów diagnostyki mostów jest monitoring ciągły. Systemy monitoringu wykorzystują czujniki drgań, przemieszczeń, temperatury, naprężeń oraz wilgotności, umożliwiając rejestrację pracy konstrukcji w czasie rzeczywistym. Dzięki temu możliwe jest wykrywanie zmian zachodzących w obiekcie jeszcze zanim staną się widoczne lub niebezpieczne. Monitoring wibracyjny pozwala ocenić, czy częstotliwości drgań własnych mostu nie ulegają zmianie, co mogłoby świadczyć o degradacji elementów nośnych. Czujniki odkształceń mierzą pracę zbrojenia i betonu, a tensometry w elementach stalowych wskazują lokalne przeciążenia. W wielu krajach monitoring stał się standardem dla mostów o dużym natężeniu ruchu, a także dla obiektów o szczególnym znaczeniu strategicznym.

Nieprawidłowe odwodnienie

W diagnostyce mostów drogowych i kolejowych duże znaczenie ma również ocena interakcji konstrukcji z gruntem oraz analiza odwodnienia. Woda jest jednym z największych wrogów konstrukcji mostowych, dlatego regularnie kontroluje się systemy odprowadzania wody, izolację, szczelność dylatacji oraz stan przyczółków. Diagnostyka obejmuje ocenę erozji, zagrożeń podmyciem, sytuacji w strefie estakad i nasypów oraz oddziaływanie zjawisk hydrologicznych. Most może być zaprojektowany zgodnie z normami i zrealizowany poprawnie, lecz nieprawidłowe odwodnienie prowadzi często do degradacji betonu, korozji zbrojenia, osiadania oraz utraty nośności. Dlatego ocena gospodarki wodnej jest jednym z fundamentów nowoczesnej diagnostyki (uprawnienia budowlane).

Rosnące znaczenie mają też badania obciążeniowe, które polegają na monitorowaniu zachowania konstrukcji pod działaniem rzeczywistych lub sztucznie generowanych obciążeń. W badaniach statycznych wykorzystuje się zestawy ciężkich pojazdów ustawianych w określonych pozycjach. Pozwala to ocenić sztywność konstrukcji, porównać ugięcia z wartościami teoretycznymi oraz wykryć nieliniowe zachowanie świadczące o uszkodzeniach wewnętrznych. Badania dynamiczne polegają natomiast na wprowadzaniu konstrukcji w drgania poprzez przejazdy, wymuszenia lub działania młotów udarowych. Analiza odpowiedzi dynamicznej umożliwia określenie zmian w globalnych parametrach konstrukcji i ocenę, czy most pracuje zgodnie z założeniami projektowymi (program egzamin ustny).

Budowa modeli MES

Kluczowe jest również połączenie metod tradycyjnych z nowoczesnymi narzędziami numerycznymi. Budowa modeli MES pozwala porównać pracę konstrukcji z jej rzeczywistymi zachowaniami, co umożliwia precyzyjną identyfikację nieciągłości, osłabień i obszarów niebezpiecznych. Modelowanie numeryczne staje się integralną częścią diagnostyki, a jego wartość rośnie szczególnie w przypadku obiektów o dużym stopniu złożoności, takich jak mosty łukowe, podwieszone, wantowe czy wieloprzęsłowe konstrukcje zespolone.

Współczesna diagnostyka mostów łączy w sobie wiedzę materiałową, mechanikę konstrukcji, geotechnikę, hydrologię i zaawansowaną analizę danych. To interdyscyplinarna dziedzina, która wymaga równoczesnego wykorzystania wielu narzędzi i metod, a także umiejętności interpretacji wyników w kontekście całej konstrukcji (opinie o programie). Właśnie dlatego tak rośnie znaczenie regularnych kontroli, badań i monitoringu, które umożliwiają nie tylko ocenę stanu technicznego, ale także przewidywanie przyszłych problemów i minimalizowanie ryzyka awarii.
