Jak wykonuje się izolację płyty pomostowej na obiekcie mostowym

Izolacja płyty pomostowej to jeden z kluczowych etapów budowy i remontu obiektów mostowych. Choć w praktyce często traktowana jest jako element drugoplanowy w stosunku do samej konstrukcji nośnej, to właśnie ona decyduje o trwałości mostu, jego odporności na korozję i bezpieczeństwie eksploatacji. Dobrze wykonana izolacja chroni konstrukcję żelbetową przed wodą, solą drogową i mrozem, czyli przed czynnikami, które najczęściej powodują uszkodzenia i przyspieszoną degradację betonu. W praktyce można powiedzieć, że trwałość mostu zależy nie tylko od jakości betonu czy stali, ale przede wszystkim od skuteczności systemu hydroizolacyjnego, który zabezpiecza płytę pomostową (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Płyta pomostowa

Płyta pomostowa to element konstrukcyjny, który stanowi podstawę dla warstw nawierzchniowych – jezdni, chodników, ścieżek czy torowisk. W mostach żelbetowych i zespolonych to właśnie płyta jest najbardziej narażona na wpływy atmosferyczne i mechaniczne. Woda opadowa, wnikająca w strukturę betonu, w połączeniu z solami używanymi do zimowego utrzymania dróg, prowadzi do korozji zbrojenia i pękania betonu. W zimie woda w porach betonu zamarza, powodując mikropęknięcia i dalszą degradację. Dlatego podstawowym zadaniem izolacji jest całkowite odcięcie dostępu wody do konstrukcji płyty pomostowej.

Proces wykonywania izolacji

Proces wykonywania izolacji rozpoczyna się od przygotowania podłoża. Beton płyty musi być dokładnie oczyszczony z pyłu, tłuszczów, mleczka cementowego i wszelkich zanieczyszczeń, które mogłyby osłabić przyczepność izolacji. W nowo wylanych płytach konieczne jest odpowiednie dojrzewanie betonu – zazwyczaj minimum 28 dni – aby ograniczyć ryzyko odspajania izolacji wskutek skurczu. W starszych obiektach często przeprowadza się frezowanie lub piaskowanie powierzchni w celu usunięcia starej izolacji i uzyskania szorstkiej, jednorodnej faktury. Od jakości przygotowania podłoża zależy późniejsza trwałość całego systemu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

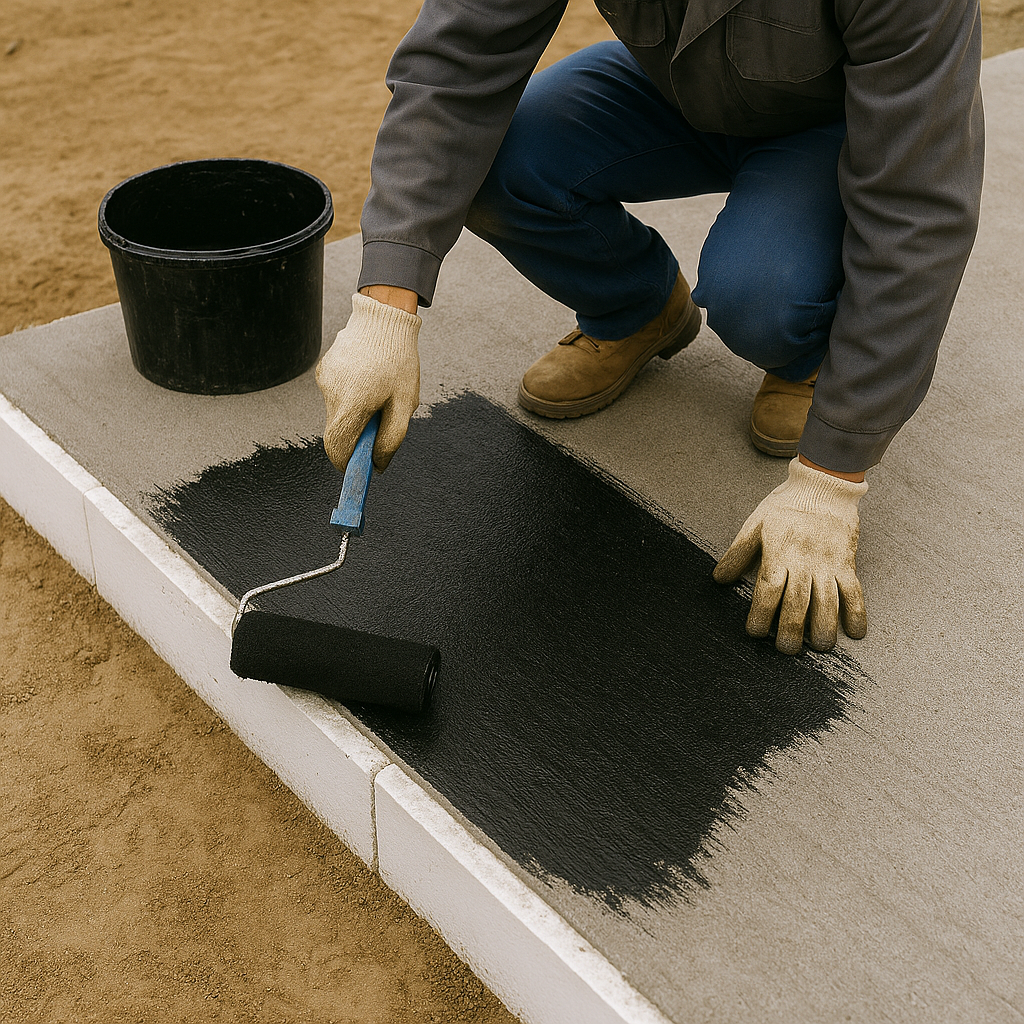

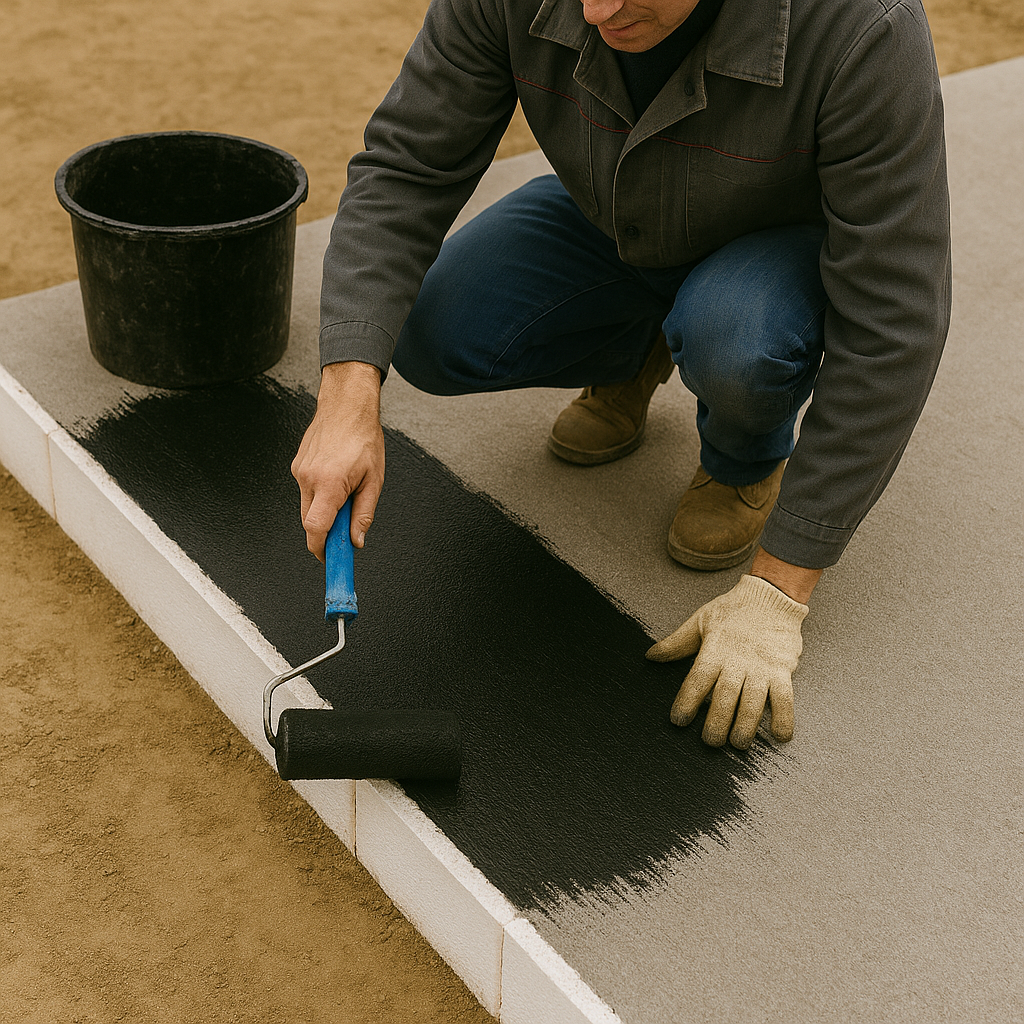

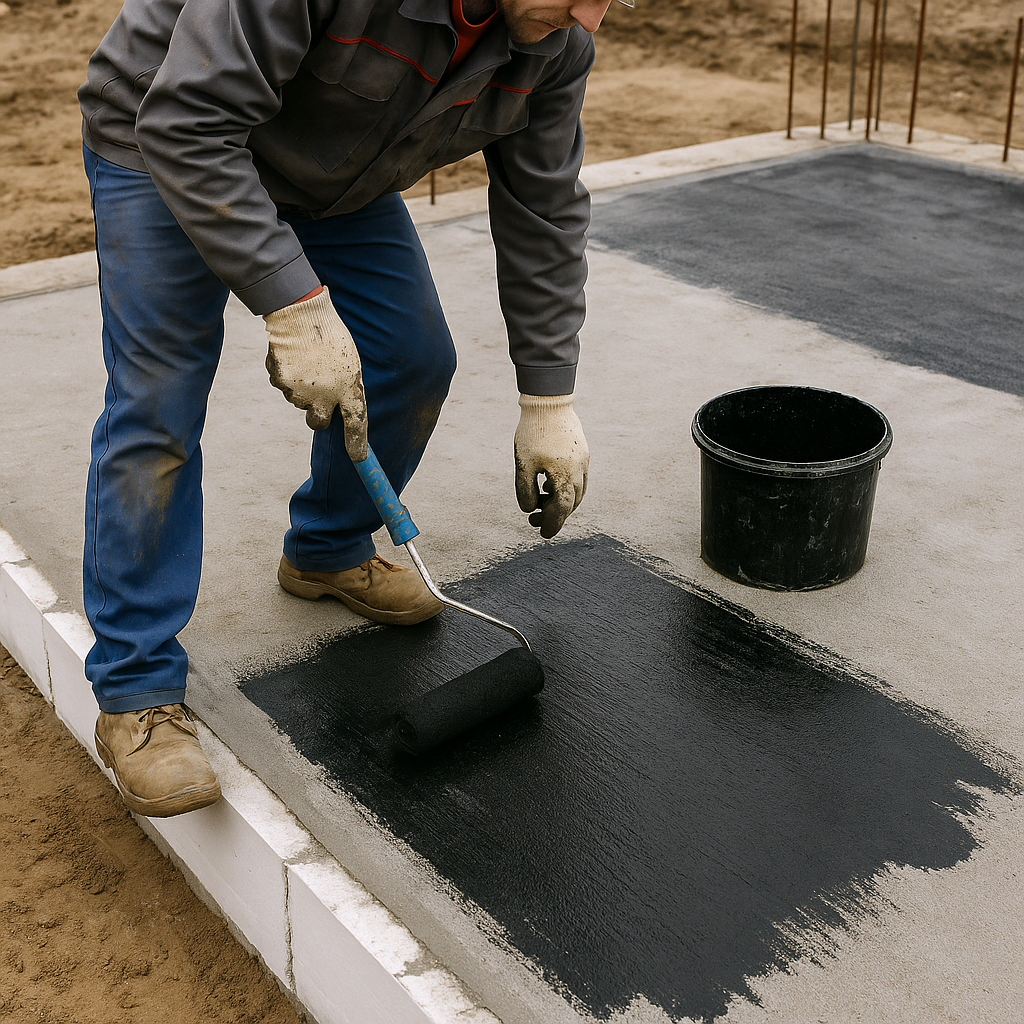

Następnie wykonuje się tzw. warstwę sczepną, czyli gruntowanie betonu. Używa się do tego specjalnych emulsji lub żywic bitumicznych i epoksydowych, które poprawiają przyczepność pomiędzy betonem a warstwą izolacji. Grunt należy nanieść równomiernie, zazwyczaj wałkiem lub natryskiem, w ściśle określonej ilości, tak aby dokładnie pokrył wszystkie pory i mikroszczeliny. Ten etap często bywa lekceważony, a tymczasem to właśnie niewłaściwe gruntowanie jest jedną z najczęstszych przyczyn odspajania się izolacji i powstawania przecieków w późniejszym okresie użytkowania mostu.

Membrany zgrzewalne

Po przygotowaniu podłoża i zagruntowaniu przystępuje się do właściwego wykonywania izolacji. Współcześnie stosuje się kilka głównych technologii, z których najpopularniejsze to izolacje asfaltowe (bitumiczne), żywiczne (epoksydowe lub poliuretanowe) oraz membrany zgrzewalne lub natryskowe. Wybór odpowiedniego systemu zależy od rodzaju obiektu, przewidywanych obciążeń, temperatury w trakcie prac i wymagań inwestora. W Polsce najczęściej stosuje się dwie grupy rozwiązań: klasyczne izolacje z pap termozgrzewalnych oraz nowoczesne izolacje natryskowe z żywic bitumicznych i polimoczników (segregator aktów prawnych).

W przypadku izolacji asfaltowych proces polega na ułożeniu jednej lub dwóch warstw papy termozgrzewalnej, które są zgrzewane do zagruntowanego betonu przy pomocy palników gazowych. Każda warstwa musi być szczelnie połączona na zakładach, a miejsca trudnodostępne – np. przy krawężnikach, dylatacjach czy wpustach odwodnieniowych – wymagają szczególnej uwagi i dokładnego doszczelnienia. Warstwy izolacyjne łączy się ze sobą w sposób ciągły, tworząc nieprzepuszczalną barierę wodną. Po zgrzaniu papy i ostygnięciu powierzchni wykonuje się tzw. próbę szczelności, polegającą na zalaniu fragmentu pomostu wodą i obserwacji, czy nie występują przecieki od spodu konstrukcji.

Izolacje natryskowe

Izolacje natryskowe to technologia bardziej zaawansowana i coraz częściej stosowana na nowych obiektach mostowych. Polega ona na aplikacji pod ciśnieniem specjalnych żywic lub polimoczników, które po wymieszaniu w dyszy natryskowej tworzą jednorodną, elastyczną membranę o wysokiej odporności na wodę, oleje i sól drogową. Warstwa ta utwardza się w ciągu kilku sekund, tworząc bezspoinową powłokę o grubości kilku milimetrów. Jej zaletą jest brak połączeń i zakładów, które w tradycyjnych systemach są najsłabszym punktem izolacji. Membrany natryskowe charakteryzują się również bardzo dobrą przyczepnością do betonu, co znacząco ogranicza ryzyko odspajania się pod wpływem ruchów termicznych płyty pomostowej (uprawnienia budowlane).

W mostach narażonych na szczególnie trudne warunki eksploatacyjne – np. na autostradach, wiaduktach miejskich lub obiektach niskich nad wodą – stosuje się systemy izolacji złożonych, które łączą kilka warstw materiałów o różnych właściwościach. Najczęściej jest to połączenie warstwy gruntującej, warstwy hydroizolacyjnej natryskowej oraz warstwy ochronnej z asfaltu lanego lub betonu asfaltowego modyfikowanego polimerami. Taka kombinacja zapewnia nie tylko szczelność, ale również odporność mechaniczną na uszkodzenia podczas układania nawierzchni.

Wysoka temperatura masy bitumicznej

Kluczowym etapem po wykonaniu izolacji jest jej ochrona podczas układania kolejnych warstw, szczególnie asfaltowych. Wysoka temperatura masy bitumicznej może uszkodzić świeżo wykonane powłoki, dlatego stosuje się warstwę sczepną, często w postaci cienkiej emulsji asfaltowej lub geowłókniny nasączonej bitumem. Dopiero na tak przygotowaną powierzchnię można układać warstwę wiążącą i ścieralną nawierzchni. Należy pamiętać, że całość systemu – od betonu, przez grunt, po izolację i nawierzchnię – musi stanowić jedną, spójną konstrukcję odporną na wodę, drgania i zmiany temperatury.

Ważnym aspektem izolacji płyty pomostowej jest szczelne połączenie z innymi elementami mostu. Izolacja musi być wyprowadzona na krawężniki, dylatacje, wpusty i inne elementy wyposażenia w taki sposób, aby nie powstały tzw. mostki wodne, czyli miejsca, przez które woda może dostać się do konstrukcji. W strefach dylatacyjnych stosuje się specjalne uszczelnienia elastyczne lub membrany połączeniowe, które kompensują ruchy mostu, a jednocześnie zapewniają ciągłość izolacji.

Niedokładne zgrzanie zakładów

Jednym z największych zagrożeń dla trwałości izolacji są błędy wykonawcze. Najczęstsze to niewłaściwe przygotowanie podłoża, zbyt mała grubość warstwy izolacyjnej, niedokładne zgrzanie zakładów, prace prowadzone przy zbyt niskiej temperaturze lub zanieczyszczenia powierzchni przed aplikacją. Izolacja, choć z pozoru niewidoczna, jest elementem krytycznym – jej awaria prowadzi do zawilgocenia betonu, korozji zbrojenia, odspajania warstw asfaltowych i konieczności kosztownej naprawy całego obiektu. Dlatego coraz częściej zarządcy dróg wymagają wykonania prób przyczepności i szczelności jeszcze przed odbiorem robót (opinie o programie).

W ostatnich latach pojawiają się również nowe technologie izolacyjne, takie jak systemy hybrydowe łączące warstwy bitumiczne z membranami poliuretanowymi lub żywicami epoksydowymi. Coraz większe znaczenie mają też rozwiązania ekologiczne, w których stosuje się materiały o niskiej emisji LZO i mniejszym wpływie na środowisko. Z kolei w obiektach o znaczeniu strategicznym stosuje się systemy z dodatkowymi czujnikami wilgotności i temperatury, które pozwalają monitorować stan izolacji w czasie eksploatacji.

Izolacja płyty pomostowej

Izolacja płyty pomostowej jest jednym z tych elementów, które w dużej mierze decydują o długości życia mostu. Choć kosztuje zaledwie kilka procent wartości całego obiektu, to jej niewłaściwe wykonanie może doprowadzić do zniszczeń wymagających generalnego remontu już po kilku latach. Z tego względu proces jej wykonania powinien być traktowany z najwyższą starannością, a nadzór techniczny musi kontrolować każdy etap – od przygotowania betonu, przez aplikację, aż po badania szczelności i odbiór końcowy.

W dobrze zaprojektowanym i wykonanym moście izolacja płyty pomostowej stanowi niewidoczną, ale niezwykle skuteczną barierę ochronną. To właśnie dzięki niej zbrojenie pozostaje suche, a beton nie ulega degradacji pod wpływem cykli zamarzania i rozmarzania. Trwałość takiego systemu może sięgać nawet kilkudziesięciu lat, pod warunkiem przestrzegania technologii i stosowania materiałów o potwierdzonej jakości. W nowoczesnym mostownictwie izolacja nie jest już tylko „warstwą między betonem a asfaltem” – to strategiczny element konstrukcji, który w największym stopniu decyduje o jej odporności na czas i warunki atmosferyczne.
