Jak zapobiec utracie stateczności wykopu – praktyczny przewodnik dla inżynierów i wykonawców

Utrata stateczności wykopu to jedno z najczęstszych i jednocześnie najbardziej niebezpiecznych zjawisk, które mogą wystąpić na budowie. Zawalenie się skarp, obsunięcie gruntu, nadmierne odkształcenia ścian wykopu czy niekontrolowany dopływ wody prowadzą do opóźnień, zwiększenia kosztów, a w najgorszym przypadku – do zagrożenia życia pracowników. W praktyce budowlanej wykop może wydawać się prostym elementem robót ziemnych, jednak od jego właściwego zaprojektowania i zabezpieczenia często zależy bezpieczeństwo całej inwestycji (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Współczesne normy geotechniczne, w tym Eurokod 7, wymagają od projektantów i wykonawców pełnego kontrolowania warunków gruntowo-wodnych, właściwego doboru technologii i uwzględnienia możliwych scenariuszy awaryjnych. W artykule wyjaśniamy, jak skutecznie zapobiegać utracie stateczności wykopu, omawiając zarówno klasyczne, jak i nowoczesne podejścia oraz wskazując, które czynniki są kluczowe, aby wykop zachował bezpieczeństwo przez cały okres realizacji.

Prawidłowe rozpoznanie podłoża

Pierwszym i najważniejszym warunkiem uniknięcia problemów jest prawidłowe rozpoznanie podłoża. Wielu wykonawców wciąż minimalizuje znaczenie badań geotechnicznych, co prowadzi do poważnych błędów już na etapie przygotowania robót. Brak danych o poziomie wody gruntowej, rodzaju i genezie gruntu, stopniu zagęszczenia czy parametrach wytrzymałościowych może skutkować niewłaściwym nachyleniem skarp lub błędnym doborem obudowy wykopu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). Właściwa dokumentacja geotechniczna pozwala przewidzieć możliwe zagrożenia, takie jak pęcznienie gruntów spoistych po nawodnieniu, możliwość upłynnienia piasków, ryzyko przebicia hydraulicznego na dnie wykopu czy podatność osadów na erozję. W praktyce projektowej parametry takie jak kąt tarcia wewnętrznego, spójność, moduł ściśliwości, współczynniki filtracji oraz wskaźniki stopnia plastyczności są podstawą do określenia warunków skarpowania i zaprojektowania obudowy.

Odpowiednie ukształtowanie skarp

Odpowiednie ukształtowanie skarp jest jednym z najprostszych sposobów zapewnienia stateczności, choć nie zawsze możliwym do zastosowania w warunkach miejskich. Nachylenie skarpy zależy od rodzaju gruntu, poziomu wody oraz głębokości wykopu. W gruntach niespoistych, dobrze zagęszczonych, można stosować stosunkowo strome nachylenia, ale w gruntach spoistych nawodnionych lub wiatrowych wymagane są dużo łagodniejsze profile. Praktycy wiedzą, że nawet jeśli projekt zakłada skarpy o określonym nachyleniu, każdy opad deszczu lub zmiana warunków wilgotności może prowadzić do ich osłabienia i zsuwania materiału (segregator aktów prawnych). Właśnie dlatego monitoring i bieżąca kontrola skarp są równie ważne jak właściwy projekt. Profil skarpy powinien być regularnie odtwarzany, a materiał zalegający u jej podnóża musi być usuwany, aby nie tworzył dodatkowego obciążenia, które mogłoby zainicjować ruch gruntu.

Ścianki berlińskie oraz grodzice stalowe

W sytuacjach, w których nie ma możliwości wykonania skarp o łagodnym nachyleniu, stosuje się obudowy wykopu. Do najczęściej używanych technologii należą ścianki szczelne, palisady z pali CFA lub FDP, mikropale, ścianki berlińskie oraz grodzice stalowe. Wybór metody zależy od głębokości wykopu, warunków wodnych, wymagań inwestora i budżetu (uprawnienia budowlane). Ścianki szczelne zapewniają wysoki stopień zabezpieczenia przed wodą gruntową, a ich ciągłość minimalizuje ryzyko filtracji. Palisady z pali wierconych są z kolei chętnie stosowane w obszarach zabudowanych, ponieważ pozwalają ograniczyć drgania i hałas. Ścianki berlińskie, oparte na stalowych kształtownikach i opinkach z drewna lub betonu, sprawdzają się przy średnich głębokościach, zwłaszcza tam, gdzie grunt jest stosunkowo stabilny. Każda obudowa wykopu musi być odpowiednio kotwiona lub rozparta, tak aby przeciwdziałać parciu gruntu. Błędy w obliczeniach parć biernych i czynnych, nieuwzględnienie dodatkowych obciążeń od budynków sąsiednich czy przejazdów ciężkiego sprzętu to jedne z najczęstszych przyczyn awarii.

Woda gruntowa

Woda gruntowa jest jednym z największych zagrożeń dla stateczności wykopu. Podniesienie poziomu wody, zwłaszcza po intensywnych opadach, może wywołać efekt wypierania gruntu, prowadząc do przebicia hydraulicznego na dnie wykopu. Dochodzi wtedy do unoszenia ziaren gruntu i tworzenia lejów sufozyjnych, co może zakończyć się gwałtownym załamaniem konstrukcji zabezpieczającej. Aby temu zapobiec, stosuje się odwodnienia igłofiltrami, studniami depresyjnymi lub systemami drenażowymi. Kluczem jest nie tylko obniżenie poziomu wody, ale również kontrola depresji, aby uniknąć nadmiernego osiadania sąsiednich budynków. W dużych inwestycjach miejskich odwadnianie wymaga analizy hydrogeologicznej, modelowania przepływu i uwzględnienia ryzyka oddziaływania na infrastruktury podziemne. Ważne jest również, aby system odwodnienia działał przez cały czas trwania robót, a jego wyłączenie następowało stopniowo, dopiero po zasypaniu i zagęszczeniu wykopu.

Niewłaściwe składowanie urobku

Niezwykle istotnym elementem zapobiegania utracie stateczności wykopów jest organizacja budowy. Niewłaściwe składowanie urobku, materiałów budowlanych czy ciężkiego sprzętu w bezpośrednim sąsiedztwie krawędzi wykopu to częsty błąd wykonawczy. Nadmierne obciążenie skarpy zwiększa parcie poziome, zmniejsza współczynnik bezpieczeństwa i może doprowadzić do nagłej awarii. W praktyce zaleca się wstrzymanie ruchu ciężkich maszyn w strefie oddalonej od krawędzi o co najmniej metr na każdy metr głębokości wykopu, choć dokładne wartości powinny wynikać z projektu geotechnicznego. Ważna jest także komunikacja pomiędzy wykonawcą, kierownikiem budowy i geotechnikiem – każde odstępstwo od założeń lub pojawienie się nienaturalnych odkształceń powinno być natychmiast zgłaszane i analizowane (program egzamin ustny).

Zastosowanie inklinometrów

Kolejnym kluczowym elementem jest monitoring. Zastosowanie inklinometrów, reperów geodezyjnych, piezometrów czy czujników przemieszczeń poziomych i pionowych pozwala kontrolować zachowanie gruntu i obudowy wykopu w czasie rzeczywistym. W wielu przypadkach niewielkie zmiany geometrii, widoczne jedynie w pomiarach, poprzedzają większą awarię. Monitoring umożliwia szybką reakcję, taką jak przebudowa rozparcia, zwiększenie liczby kotew, dołożenie ciężaru własnego lub modyfikacja odwodnienia. Współczesne systemy monitoringu bazują często na czujnikach IoT i transmisji online, co pozwala prowadzić nadzór nawet zdalnie, przekazując alarmy na telefony odpowiedzialnych osób (uprawnienia budowlane).

W praktyce inżynierskiej coraz większe znaczenie ma także analiza numeryczna wykopu. Metody MES umożliwiają symulowanie różnych scenariuszy pracy obudowy, odkształceń gruntu, ryzyka utraty stateczności skarp oraz wpływu obciążenia dynamicznego. Dzięki modelom uwzględniającym zmienność parametrów geotechnicznych, obecność wody i sekwencję prac ziemnych projektant może przewidzieć nie tylko sytuacje standardowe, ale również hipotetyczne, najbardziej niekorzystne warunki. Takie modelowanie pozwala optymalizować grubości ścian, liczbę kotew, rozstaw rozparć i kolejność wykonywania robót, co znacząco obniża ryzyko awarii.

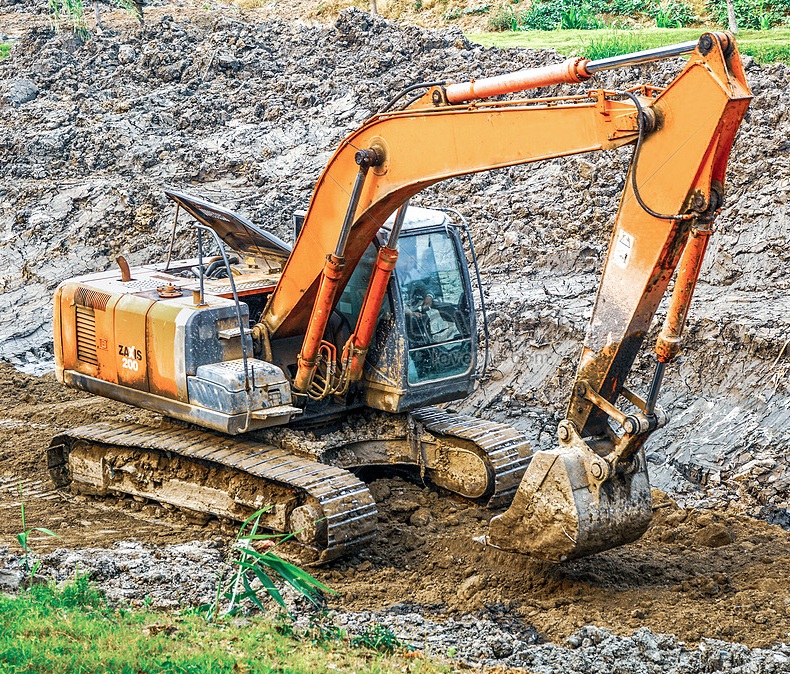

Bezpieczeństwo wykopów

Bezpieczeństwo wykopów jest również regulowane przepisami prawnymi i normami. Eurokod 7 wskazuje na konieczność określenia kategorii geotechnicznej obiektu oraz opracowania odpowiedniego projektu geotechnicznego (program egzamin ustny). W przypadku głębokich wykopów konieczne jest prowadzenie dokumentacji geodezyjnej, dziennika odwodnienia oraz protokołów kontroli skarp i obudowy. Wymaga się także odpowiednich uprawnień osób prowadzących roboty, w tym kierowników robót ziemnych i geotechnicznych.

Podsumowując, zapobieganie utracie stateczności wykopu to złożony proces, który wymaga połączenia dobrej wiedzy geotechnicznej, starannego projektowania, profesjonalnego wykonawstwa i ciągłej kontroli. Kluczem jest rozpoznanie podłoża, właściwy dobór skarp lub obudowy, kontrola wody gruntowej, odpowiednia organizacja budowy oraz stały monitoring geotechniczny. Współczesne budownictwo korzysta zarówno z klasycznych metod zabezpieczenia, jak i nowoczesnych narzędzi numerycznych i pomiarowych, które pozwalają przewidywać nieprawidłowości jeszcze przed ich wystąpieniem (opinie o programie). Skuteczne zabezpieczenie wykopu to nie tylko wymóg formalny, ale również element odpowiedzialności zawodowej inżyniera, gwarantujący bezpieczeństwo ludzi i ochronę całej inwestycji.
