Jakie są typy ustrojów niosących w mostach i jak przenoszą obciążenia

Ustrój niosący mostu to kluczowy element konstrukcji, który odpowiada za przeniesienie obciążeń z nawierzchni na podpory, a następnie do podłoża gruntowego. To właśnie jego geometria, sztywność i sposób pracy statycznej decydują o tym, jak most reaguje na ruch pojazdów, wiatr, temperaturę czy osiadanie podpór. W praktyce inżynierskiej wyróżnia się wiele typów ustrojów niosących, które różnią się nie tylko formą, lecz także sposobem przenoszenia sił. Ich dobór zależy od warunków terenowych, rozpiętości przęseł, wymagań funkcjonalnych i estetycznych, a także od dostępnych technologii wykonania (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Obciążenie od pojazdów lub pieszych

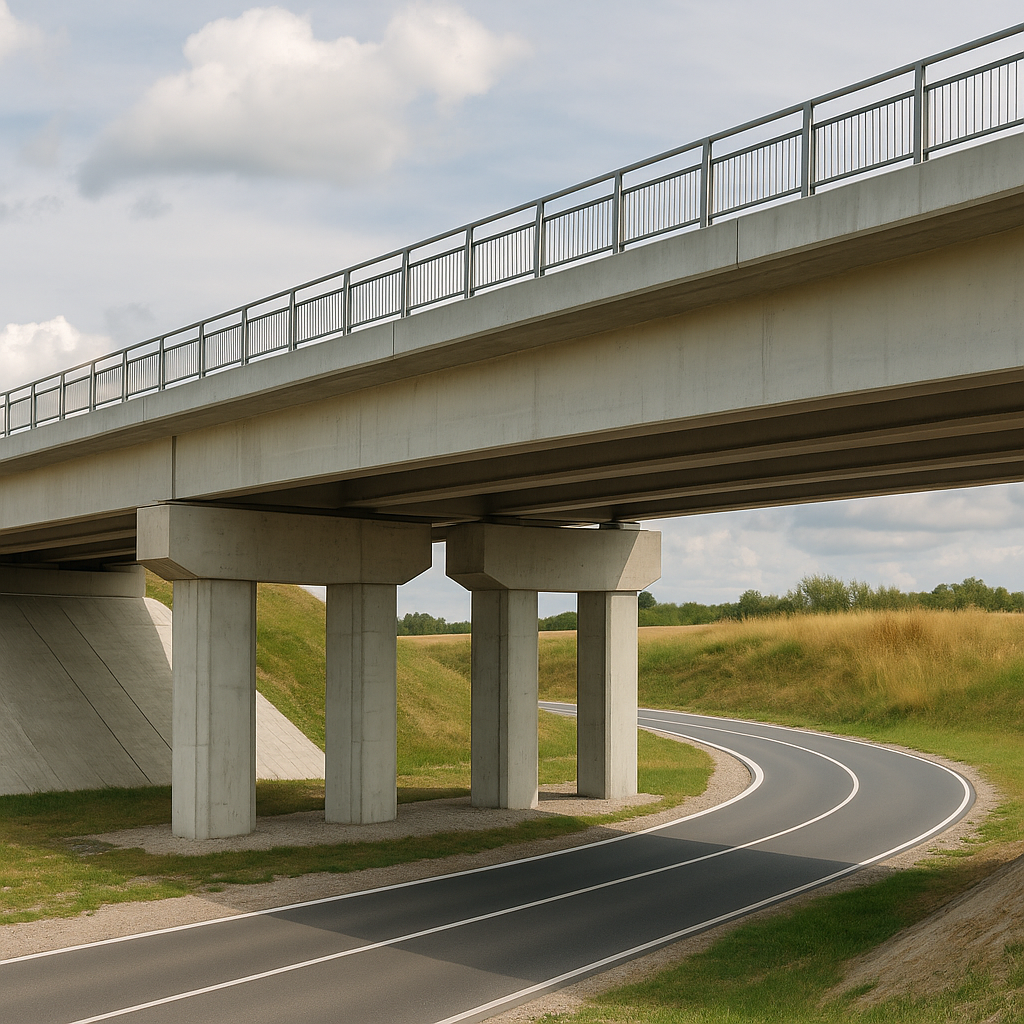

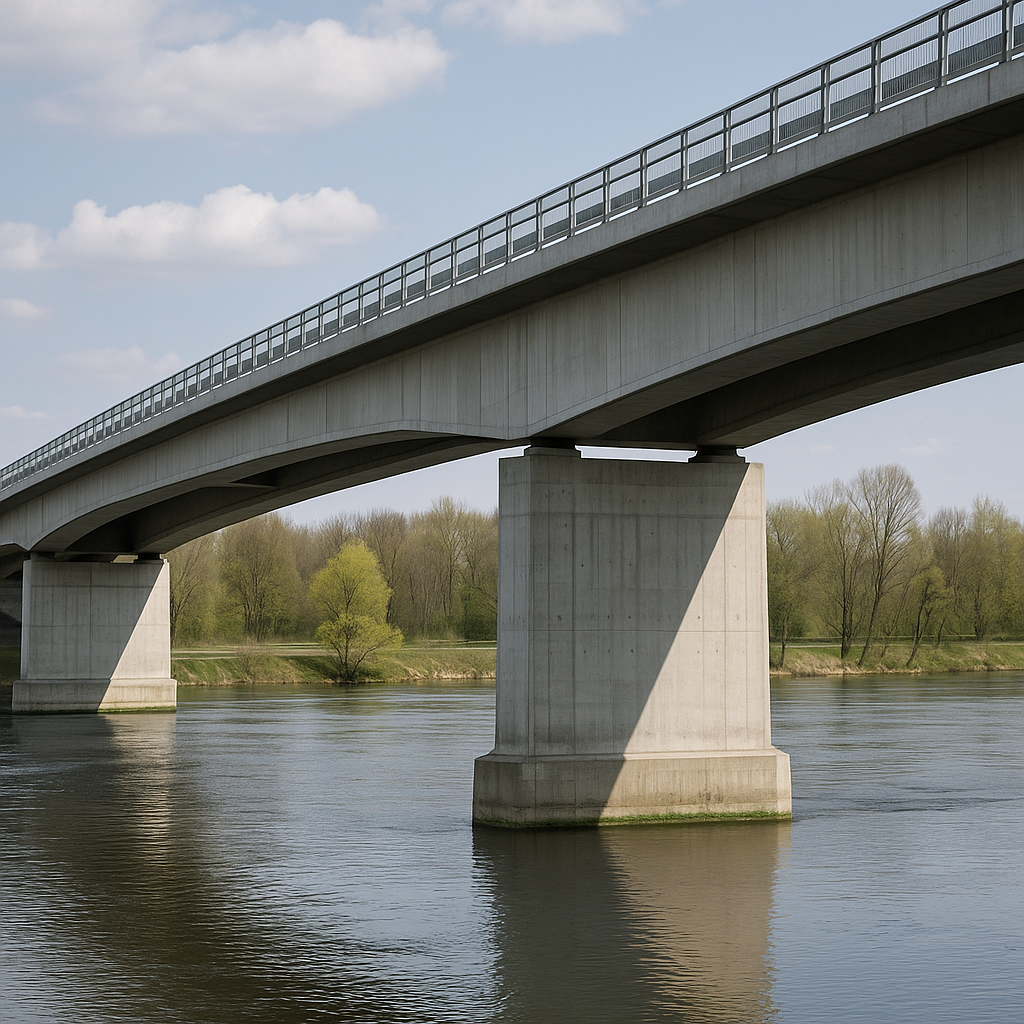

Najbardziej klasycznym i powszechnie stosowanym ustrojem niosącym jest belka mostowa. W takim rozwiązaniu konstrukcja pracuje głównie na zginanie. Obciążenie od pojazdów lub pieszych jest przekazywane z pomostu na belki główne, które przenoszą je na podpory. Siły ścinające i momenty zginające rozkładają się wzdłuż przekroju poprzecznego, a największe naprężenia rozciągające występują w dolnej części belki. Belkowe ustroje niosące stosuje się w mostach o niewielkich i średnich rozpiętościach – od kilku do kilkudziesięciu metrów. Mogą być wykonane ze stali, betonu sprężonego lub żelbetu. W wersji zespolonej łączą zalety stali i betonu: stal przenosi rozciąganie, a beton ściskanie, co daje wysoką nośność przy umiarkowanej masie (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Drugim popularnym typem jest rama mostowa, w której elementy pionowe (słupy) i poziome (rygle) połączone są sztywno. Dzięki temu obciążenia przenoszone są nie tylko poprzez zginanie, ale również przez siły osiowe. W porównaniu z belką wolnopodpartą, rama wykazuje mniejsze momenty zginające, a dzięki współpracy słupów i rygli można uzyskać smuklejszą i bardziej ekonomiczną konstrukcję. Ramy stosuje się często w mostach miejskich i wiaduktach drogowych, szczególnie tam, gdzie istnieje potrzeba uzyskania prześwitu bez wysokich podpór. W zależności od schematu statycznego, ramy mogą być jedno- lub wieloprzęsłowe, a ich sztywne węzły pozwalają równomiernie rozkładać obciążenia.

Ustrój łukowy

Innym, bardziej zaawansowanym ustrojem jest łuk, który charakteryzuje się pracą głównie na ściskanie. Kształt łuku powoduje, że siły pionowe od obciążenia zamieniają się w siły osiowe wzdłuż jego krzywizny. Dzięki temu w konstrukcji występują stosunkowo małe momenty zginające. Ustrój łukowy wymaga jednak odpowiedniego zakotwienia podpór, ponieważ w jego podstawach pojawia się znaczna siła rozporowa. W klasycznym układzie bezwieszakowym łuk opiera się bezpośrednio na przyczółkach, natomiast w układzie z wieszakami obciążenie z pomostu przekazywane jest na łuk poprzez pionowe pręty lub cięgna. Mosty łukowe są chętnie stosowane w miejscach o dużych walorach krajobrazowych, ponieważ ich sylwetka jest efektowna i dobrze wpisuje się w otoczenie. Współcześnie wykonuje się je zarówno z betonu sprężonego, jak i ze stali (segregator aktów prawnych).

Obciążenie z pomostu

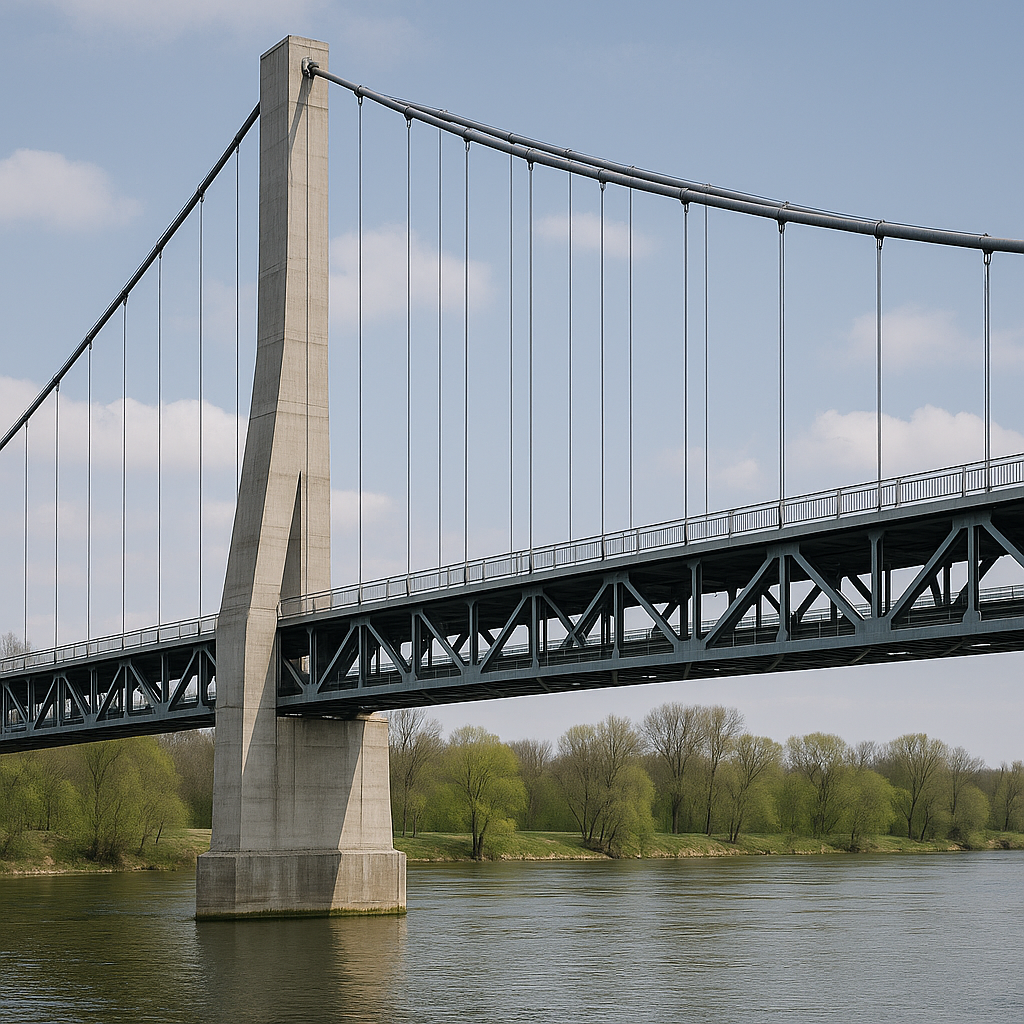

Kolejnym typem są mosty wiszące, które wykorzystują zasadę pracy cięgna rozciąganego. Ustrój niosący składa się z głównych lin nośnych rozpiętych pomiędzy pylonami, od których zwisają pionowe wieszaki podtrzymujące pomost. Obciążenie z pomostu przekazywane jest na liny, które pracują wyłącznie na rozciąganie, a następnie na pylony i kotwienia, które przejmują siły poziome. Mosty wiszące pozwalają na uzyskanie ogromnych rozpiętości – sięgających nawet ponad dwóch kilometrów – dlatego znajdują zastosowanie przy przekraczaniu dużych akwenów lub zatok. Ich wadą jest duża podatność na drgania wiatrowe, co wymaga stosowania zaawansowanych analiz aerodynamicznych oraz tłumików drgań.

W podobny sposób, lecz z odmiennym układem sił, działają mosty podwieszone, zwane extradosed lub cable-stayed. W tym przypadku pomost jest podtrzymywany przez ukośne cięgna (wanty), które rozchodzą się promieniście od pylonów. Każde cięgno przenosi część obciążenia pomostu bezpośrednio na pylony, które z kolei przekazują siły do fundamentów (uprawnienia budowlane). Dzięki takiemu rozwiązaniu uzyskuje się konstrukcję o znacznie mniejszej wysokości belki niż w klasycznych mostach belkowych, a jednocześnie zdolną do przekraczania dużych rozpiętości, rzędu 200–600 metrów. Mosty podwieszone są również bardziej sztywne niż wiszące, co sprawia, że lepiej znoszą obciążenia dynamiczne od ruchu drogowego i wiatru.

Współczesne mostownictwo

Współczesne mostownictwo rozwija także konstrukcje płytowe, w których ustrój niosący stanowi płyta żelbetowa lub sprężona. W tego typu układzie obciążenia rozkładają się w dwóch kierunkach, a płyta pracuje zarówno na zginanie, jak i na ścinanie. Tego rodzaju rozwiązania stosuje się przy niewielkich rozpiętościach, szczególnie w mostach drogowych, kładkach dla pieszych czy małych przepustach. Zaletą płyt jest prostota wykonania i estetyka – pomost i ustrój niosący tworzą wówczas jedną całość. W zależności od schematu podparcia, płyta może pracować jako jednoprzęsłowa, ciągła lub wspornikowa.

Warto także wspomnieć o ustrojach kratowych, które były szeroko stosowane w XIX i XX wieku, a do dziś spotyka się je w mostach kolejowych i stalowych. W konstrukcji kratowej siły przenoszone są przez układ cienkich prętów połączonych w węzłach, tworzących trójkąty. Pręty kratownicy pracują na rozciąganie i ściskanie, co pozwala uzyskać bardzo lekką, a zarazem sztywną konstrukcję. Główną zaletą kratownic jest ekonomiczne wykorzystanie materiału – stal znajduje się tylko tam, gdzie występują siły wewnętrzne. Współcześnie kratownice są często zastępowane przez dźwigary skrzynkowe lub zespolone, które umożliwiają łatwiejsze wykonanie i lepszą ochronę antykorozyjną.

Belki stalowe z płytą betonową

Szczególnym przypadkiem są mosty zespolone, w których ustrój niosący łączy różne materiały, np. stal i beton. Takie połączenie wykorzystuje zalety każdego z nich – stal efektywnie przenosi rozciąganie, a beton ściskanie, tworząc układ o dużej nośności i trwałości. Belki stalowe z płytą betonową współpracują dzięki połączeniom zespolonym, które zapewniają odpowiednie przenoszenie sił stycznych. Konstrukcje tego typu są obecnie bardzo popularne, zwłaszcza w mostach drogowych, ponieważ łączą trwałość betonu z lekkością stali, a ich budowa może być w dużym stopniu prefabrykowana (program egzamin ustny).

Sposób, w jaki ustrój niosący przenosi obciążenia, zależy nie tylko od jego typu, ale także od układu statycznego. Mosty mogą być jednoprzęsłowe, wieloprzęsłowe, ciągłe lub wspornikowe. W układach ciągłych momenty zginające rozkładają się korzystniej niż w belkach wolnopodpartych, co pozwala zmniejszyć przekroje i masę konstrukcji. Mosty wspornikowe natomiast wykorzystują równowagę momentów i sił w części wspornikowej i przęsłowej, co umożliwia montaż bez rusztowań nad przeszkodami wodnymi lub komunikacyjnymi.

Nowoczesne mostownictwo coraz częściej korzysta z technologii segmentowej, sprężania podłużnego oraz lekkich materiałów kompozytowych, co wpływa na sposób przenoszenia obciążeń. Wprowadzenie kabli sprężających powoduje, że w konstrukcji powstaje wstępne ściskanie, które niweluje naprężenia rozciągające od obciążenia użytkowego. Dzięki temu mosty sprężone mają większą trwałość i mniejsze ugięcia. W przypadku mostów kompozytowych (np. FRP – fiber reinforced polymer), ciężar własny ustroju niosącego jest znacznie niższy, co pozwala na redukcję sił wewnętrznych i mniejsze wymagania wobec podpór.

Zrozumienie zasad pracy ustrojów

Zrozumienie zasad pracy ustrojów niosących ma kluczowe znaczenie nie tylko w projektowaniu, ale również w diagnostyce i utrzymaniu mostów. Wiedza o tym, jak konstrukcja przenosi obciążenia, pozwala inżynierom identyfikować potencjalne miejsca osłabienia, zarysowania czy odspojenia materiałów, a także podejmować skuteczne działania naprawcze. Właściwe rozpoznanie typu ustroju niosącego umożliwia także prawidłowe planowanie modernizacji lub wzmacniania mostu – na przykład poprzez wprowadzenie zewnętrznego sprężania, zastosowanie taśm CFRP lub dodatkowych żeber stalowych (opinie o programie).

Ustroje niosące mostów są więc esencją inżynierskiego myślenia – łączą wiedzę z zakresu mechaniki, materiałoznawstwa, architektury i technologii budowy. To one decydują o bezpieczeństwie, trwałości i estetyce całego obiektu. Dobór odpowiedniego typu musi uwzględniać nie tylko obciążenia normowe, lecz także warunki środowiskowe, sposób montażu i wymagania eksploatacyjne. Dzięki rozwojowi metod analizy numerycznej i modelowania komputerowego inżynierowie mogą dziś precyzyjnie przewidywać zachowanie ustrojów niosących pod wpływem różnych obciążeń i ekstremalnych zjawisk. W efekcie współczesne mosty łączą funkcjonalność z elegancją i stanowią symbole rozwoju technologicznego oraz kunsztu konstrukcyjnego.
