Kanały, przepusty i infrastruktura wodna – standardy i błędy w praktyce inżynierskiej

Kanały i przepusty są nieodłącznym elementem infrastruktury wodnej i transportowej, a ich rola w utrzymaniu równowagi hydrologicznej terenów zurbanizowanych, rolniczych czy przemysłowych jest nie do przecenienia. To właśnie one odpowiadają za kontrolowane przeprowadzanie wód opadowych, roztopowych i gruntowych w miejscach, gdzie naturalny spływ został zakłócony przez ingerencję człowieka. Są fundamentem systemów odwodnieniowych i przeciwpowodziowych, a także warunkiem trwałości dróg, linii kolejowych, mostów i wałów ochronnych. Współczesna inżynieria wodna i lądowa nie mogłaby istnieć bez właściwego zaprojektowania i utrzymania tych konstrukcji, a błędy wykonawcze lub projektowe w ich przypadku mogą mieć bardzo kosztowne i groźne konsekwencje (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Kanały otwarte i zamknięte

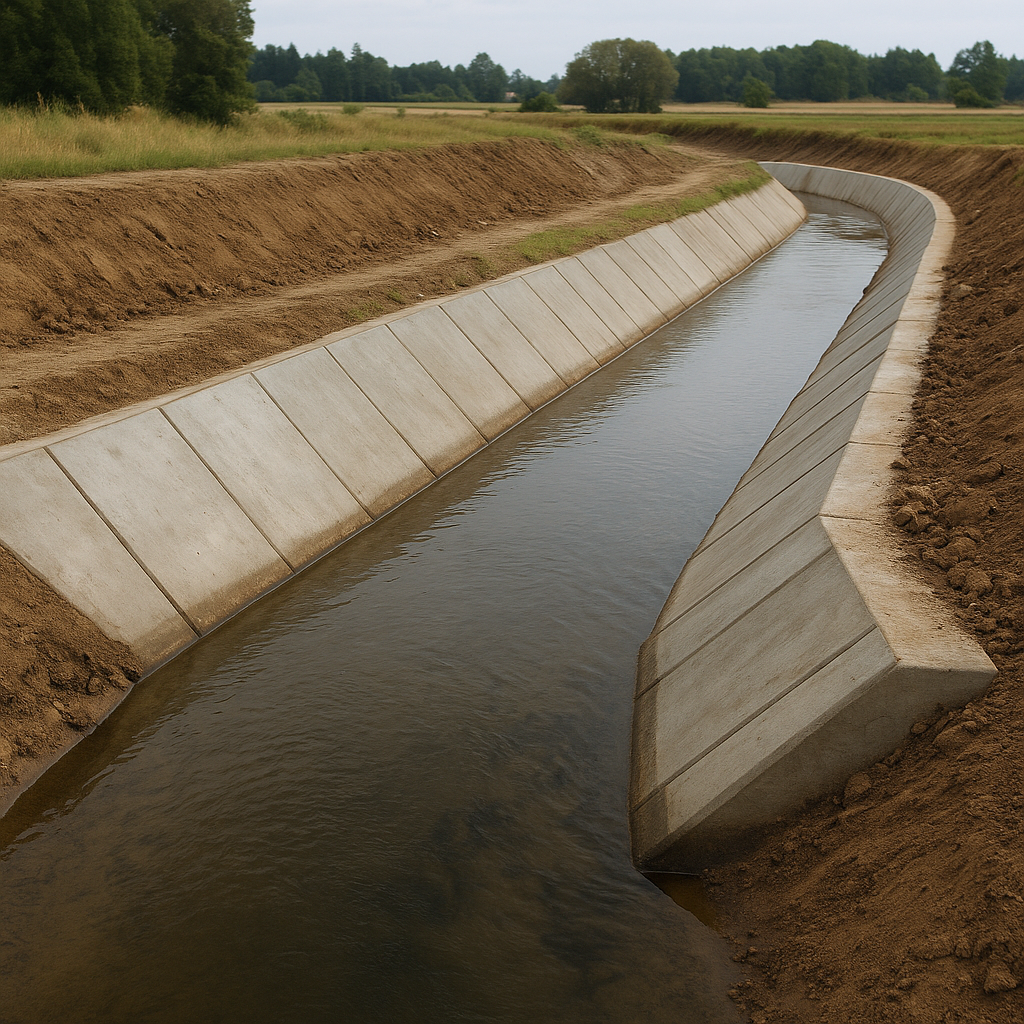

Rodzaje kanałów są zróżnicowane i wynikają przede wszystkim z funkcji oraz warunków terenowych. Podstawowy podział to kanały otwarte i zamknięte. Kanały otwarte przybierają formę rowów, cieków melioracyjnych, uregulowanych koryt lub specjalnych żelbetowych koryt o przekrojach trapezowych, prostokątnych czy parabolicznych. Ich zadaniem jest odprowadzenie nadmiaru wody powierzchniowej i kierowanie jej do odbiorników takich jak rzeki, zbiorniki retencyjne czy kolektory główne (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Kanały zamknięte to przewody rurowe poprowadzone w gruncie. Ich typowym zastosowaniem jest kanalizacja deszczowa i ogólnospławna w miastach oraz systemy odwodnienia dróg i linii kolejowych. Materiały używane do ich budowy to tradycyjnie beton i żelbet, charakteryzujące się wysoką wytrzymałością mechaniczną, lecz wrażliwe na agresywne środowisko chemiczne. W wielu miejscach stosuje się rury kamionkowe, znane z odporności na ścieki i chemikalia, ale trudniejsze w montażu z powodu ich kruchości.

Nowoczesne systemy

Nowoczesne systemy chętnie sięgają po tworzywa sztuczne takie jak polietylen wysokiej gęstości czy polipropylen, które są lekkie i szybkie w montażu, ale wymagają rygorystycznej kontroli zagęszczenia gruntu, aby uniknąć deformacji pod obciążeniem ruchem i zasypką. Na rynku dostępne są także systemy kompozytowe, a w zastosowaniach specjalnych wykorzystuje się rury stalowe i z blach falistych, które doskonale współpracują z gruntem i przenoszą nierównomierne osiadania (segregator aktów prawnych).

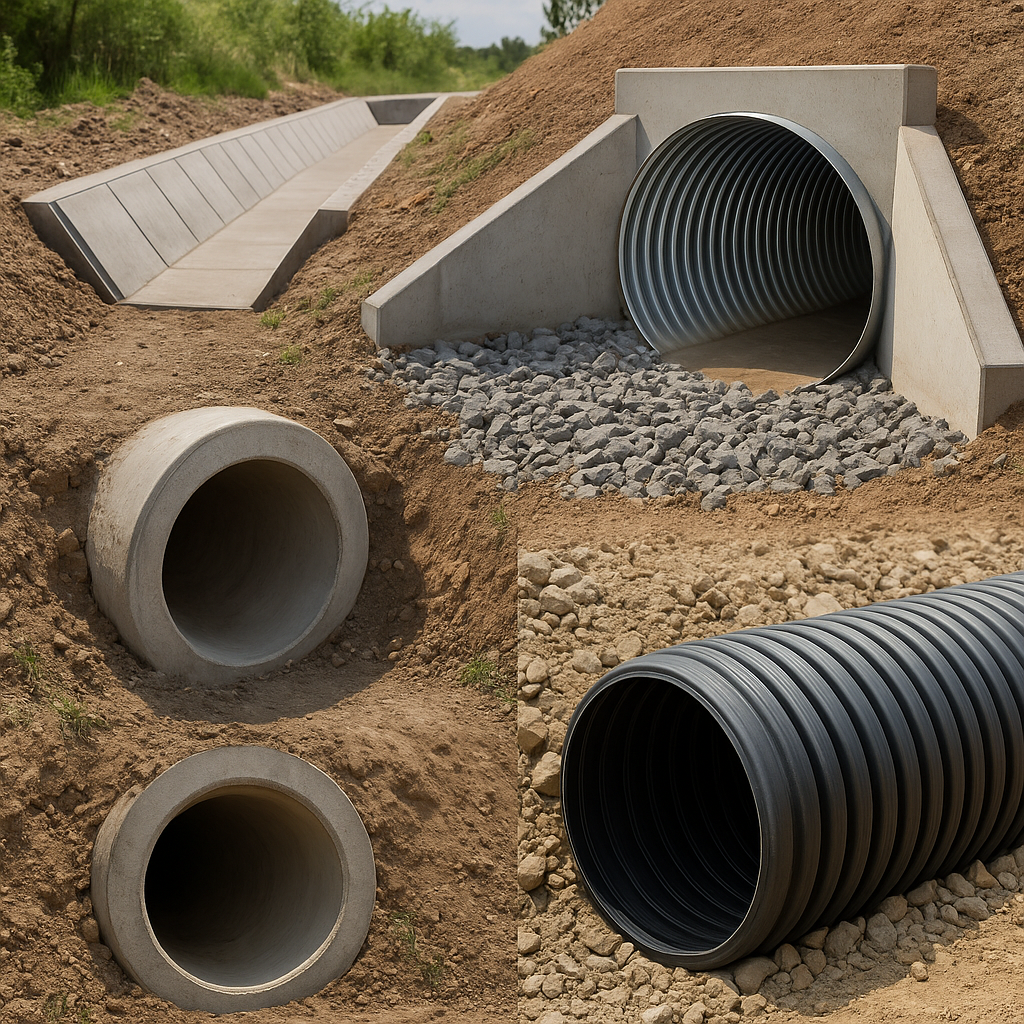

Przepusty stanowią szczególną kategorię konstrukcji wodnych, ponieważ służą do przeprowadzenia cieku pod przeszkodami, przede wszystkim pod nasypami drogowymi i kolejowymi. To one decydują o tym, czy droga pozostanie drożna podczas wezbrania, a linia kolejowa nie zostanie podmyta przez wodę. Wyróżnia się przepusty rurowe, skrzynkowe i z blach falistych. Przepusty rurowe wykonuje się z prefabrykatów betonowych, żelbetowych lub stalowych o średnicach od kilkudziesięciu centymetrów do kilku metrów. Skrzynkowe to konstrukcje prostokątne lub kwadratowe o dużych świetlikach, przeznaczone do przeprowadzania większych cieków. Często stosuje się je w drogownictwie i kolejnictwie. Przepusty z blach falistych charakteryzują się prostym i szybkim montażem, lekkością, elastycznością oraz zdolnością do przenoszenia znacznych obciążeń nasypów, co czyni je popularnym rozwiązaniem w wielu krajach.

Warunki hydrauliczne i skrajne przepływy

Normy i standardy odgrywają kluczową rolę w projektowaniu infrastruktury wodnej. Projektant musi uwzględniać wytyczne PN-EN dotyczące wytrzymałości materiałów, obciążeń gruntem, minimalnych i maksymalnych spadków, a także warunki hydrauliczne i skrajne przepływy. Ważne są zapisy prawa budowlanego oraz szczegółowe wymagania wynikające z rozporządzeń drogowych i kolejowych, które precyzują dopuszczalne parametry obiektów inżynierskich. Podstawą jest prawidłowe wymiarowanie przekroju hydraulicznego, uwzględnienie szorstkości materiału i przewidywanych zjawisk takich jak zamulanie czy zatory lodowe. Tylko właściwa analiza hydrologiczna zapewnia, że obiekt będzie spełniał swoją rolę w sytuacjach ekstremalnych (program egzamin ustny).

Błędy wykonawcze należą do najczęstszych przyczyn problemów eksploatacyjnych. Niedostateczne zagęszczenie obsypki wokół rur prowadzi do nierównomiernych osiadań i powstawania szczelin w złączach, co skutkuje infiltracją wód gruntowych i eksfiltracją ścieków do gruntu. Z kolei niewłaściwy montaż uszczelek powoduje nieszczelności i przyspieszoną degradację materiałów. Źle dobrane spadki podłużne prowadzą do zalegania osadów lub nadmiernych prędkości przepływu, które powodują erozję dna i uszkodzenia konstrukcji.

Brak narzutu kamiennego

W przypadku przepustów szczególnie często spotykane są błędy przy formowaniu wlotów i wylotów. Brak umocnień skarp i niewłaściwe skrzydełka betonowe skutkują erozją, zawirowaniami i utrudnionym przepływem. Niewystarczające kotwienie przepustów rurowych powoduje przemieszczenia całej konstrukcji podczas wezbrań, a brak narzutu kamiennego na wylotach skutkuje erozyjnym rozmywaniem gruntu. Konsekwencje tych uchybień są bardzo poważne: zalane drogi i posesje, uszkodzone nasypy kolejowe, podmyte fundamenty, a w skrajnych przypadkach awarie infrastruktury krytycznej (uprawnienia budowlane).

Nie mniej istotna od samego projektowania i budowy jest faza utrzymania. Nawet najlepiej wykonany kanał czy przepust bez regularnej konserwacji szybko traci przepustowość. Zamulanie osadami, zarastanie roślinnością, blokowanie wlotów przez odpady czy gałęzie – wszystko to obniża sprawność obiektu i zwiększa ryzyko lokalnych powodzi. Dlatego standardem stają się okresowe inspekcje, czyszczenie hydrodynamiczne, stosowanie kamer inspekcyjnych i nowoczesnych systemów monitoringu. Utrzymanie obiektów wodnych staje się coraz bardziej złożonym procesem, wymagającym planowania i odpowiednich środków finansowych.

Separatory ropopochodne

W nowoczesnym projektowaniu dużą rolę odgrywają także aspekty ekologiczne. Powstają przepusty przyjazne dla zwierząt, wyposażone w półki umożliwiające przejścia płazom czy małym ssakom, a także przepusty umożliwiające migrację ryb. Kanały projektuje się tak, aby pełniły dodatkową funkcję retencji i oczyszczania, wyposażając je w osadniki, separatory ropopochodne czy roślinność filtracyjną. Takie rozwiązania zwiększają trwałość infrastruktury, ograniczają negatywny wpływ na środowisko i wspierają ideę zrównoważonego rozwoju.

Przykłady schematów rozwiązań pozwalają zobaczyć, jak teoria przenosi się na praktykę. Typowy kanał deszczowy w mieście to rury żelbetowe lub z tworzywa sztucznego DN800–DN1200 ułożone na głębokości kilku metrów, z obsypką piaskową i żwirową starannie zagęszczoną warstwami. Odcinki prostoliniowe przełamuje się studniami rewizyjnymi, a przy wlotach z wpustów ulicznych stosuje się studzienki osadnikowe.

Przepust skrzynkowy

Przepust skrzynkowy pod drogą wojewódzką może mieć światło 3×2 m i być wykonany z prefabrykowanych segmentów żelbetowych, łączonych w szczelny układ. Wloty i wyloty zabezpiecza się skrzydełkami betonowymi oraz narzutem kamiennym, co chroni skarpy przed rozmyciem. W przypadku dróg leśnych i rolniczych popularne są przepusty rurowe z betonu zbrojonego o średnicy 1200 mm albo przepusty z blach falistych, które dzięki elastyczności dobrze współpracują z gruntem i wymagają krótkiego czasu montażu. Rowy melioracyjne, często obudowane prefabrykatami, odprowadzają wodę z pól i chronią je przed nadmiernym nawodnieniem (opinie o programie).

Podsumowując, kanały i przepusty to nie tylko elementy techniczne, lecz system naczyń krwionośnych gospodarki wodnej i transportowej. Ich prawidłowe funkcjonowanie zależy od właściwego doboru rodzaju i materiału, spełnienia wymagań normowych, staranności wykonawczej i systematycznego utrzymania. Błędy na którymkolwiek etapie przekładają się na realne zagrożenia: powodzie lokalne, uszkodzenia infrastruktury, a nawet katastrofy budowlane. Z drugiej strony, dobrze zaprojektowana i utrzymywana infrastruktura wodna jest gwarantem bezpieczeństwa ludzi i środowiska oraz podstawą zrównoważonego rozwoju terenów zurbanizowanych i rolniczych. Dlatego inżynierowie, projektanci i wykonawcy powinni traktować kanały i przepusty nie jako prosty element budowlany, lecz jako strategiczny składnik systemu ochrony przeciwpowodziowej, drogowej i ekologicznej.
