Łożyska elastomerowe w mostach

Na pierwszy rzut oka łożyska mostowe nie przyciągają uwagi. Dla użytkowników konstrukcji są niemal niewidoczne, ukryte gdzieś pomiędzy masywnymi filarami, a imponującymi przęsłami. Tymczasem bez ich obecności, a przede wszystkim bez prawidłowego działania, trudno byłoby sobie wyobrazić bezpieczne i długotrwałe funkcjonowanie jakiejkolwiek przeprawy. Współczesne budownictwo mostowe zna wiele rozwiązań w zakresie łożysk, ale to właśnie łożyska elastomerowe zyskały w ostatnich dekadach szczególne uznanie. Choć niewielkie i z pozoru nieskomplikowane, stanowią fundament sprawności mostów, przenosząc potężne siły i umożliwiając konstrukcji prawidłową pracę. To przykład na to, że o sukcesie inżynierskich przedsięwzięć często decydują nie widowiskowe przęsła czy pylony, lecz pozornie drobne detale, które działają w cieniu (segregator na egzamin ustny - pytania i opracowane odpowiedzi.

Łożysko mostowe

Łożysko mostowe to element pośredni między podporą a konstrukcją nośną, którego rolą jest przenoszenie obciążeń pionowych, poziomych oraz umożliwienie odpowiednich przemieszczeń i obrotów przęsła. W praktyce oznacza to, że łożyska muszą sprostać zarówno ciężarowi samego mostu i pojazdów po nim się poruszających, jak i wpływowi czynników zewnętrznych – wahań temperatury, skurczu i pełzania betonu, a także dynamicznym oddziaływaniom ruchu drogowego i kolejowego. Wybór odpowiedniego rodzaju łożyska decyduje o tym, czy cała konstrukcja będzie działać poprawnie, czy też w krótkim czasie pojawią się w niej niekontrolowane naprężenia i uszkodzenia. W tym kontekście elastomerowe łożyska mostowe od lat cieszą się ogromną popularnością, a ich znaczenie w inżynierii lądowej stale rośnie (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Elastomer

Elastomer, czyli materiał o właściwościach sprężystych i jednocześnie odkształcalnych, zrewolucjonizował podejście do łożyskowania konstrukcji. W odróżnieniu od tradycyjnych rozwiązań stalowych, wymagających skomplikowanych mechanizmów ślizgowych i ruchomych części, elastomerowe elementy wykorzystują naturalne zdolności gumy do odkształceń przy zachowaniu zdolności powrotu do pierwotnego kształtu. To sprawia, że nie tylko skutecznie przenoszą obciążenia pionowe, ale także absorbują ruchy poziome i obroty bez konieczności stosowania dodatkowych systemów. Działają więc jednocześnie jako element nośny i tłumiący, redukując przenoszenie drgań z konstrukcji na podpory i odwrotnie. W ten sposób zapewniają nie tylko trwałość samego mostu, ale także komfort jego użytkowników, ograniczając wibracje i hałas.

Historia stosowania łożysk elastomerowych w mostach

Historia stosowania łożysk elastomerowych w mostach zaczęła się na dobre w drugiej połowie XX wieku, wraz z rozwojem nowoczesnych polimerów i gum syntetycznych. Początkowo podchodzono do nich z rezerwą, obawiając się ograniczonej trwałości i niepewnej odporności na warunki atmosferyczne. Jednak liczne badania i wieloletnie obserwacje eksploatacyjne wykazały, że odpowiednio zaprojektowane i zabezpieczone łożyska elastomerowe mogą funkcjonować nawet przez kilka dekad bez potrzeby poważniejszych interwencji. Obecnie są one powszechnym standardem w budownictwie mostowym w Europie, Ameryce i Azji, a ich popularność wynika nie tylko z dobrych właściwości technicznych, lecz także z prostoty montażu i stosunkowo niskich kosztów (segregator aktów prawnych).

Z perspektywy inżyniera kluczowe znaczenie ma to, że łożyska elastomerowe potrafią kompensować ruchy i odkształcenia konstrukcji w wielu kierunkach. W mostach o dużych rozpiętościach zmiany temperatury powodują wydłużanie się i skracanie przęseł o kilkadziesiąt centymetrów. Gdyby te przemieszczenia nie były uwzględniane, w konstrukcji pojawiłyby się olbrzymie siły wewnętrzne prowadzące do jej uszkodzenia. Łożysko elastomerowe działa jak elastyczny bufor – pozwala przęsłu przesuwać się względem podpory, a jednocześnie stabilnie przenosi obciążenia pionowe. Dzięki temu most „oddycha” zgodnie z rytmem zmieniających się warunków, a jego trwałość ulega znacznemu wydłużeniu.

Guma naturalna lub syntetyczna

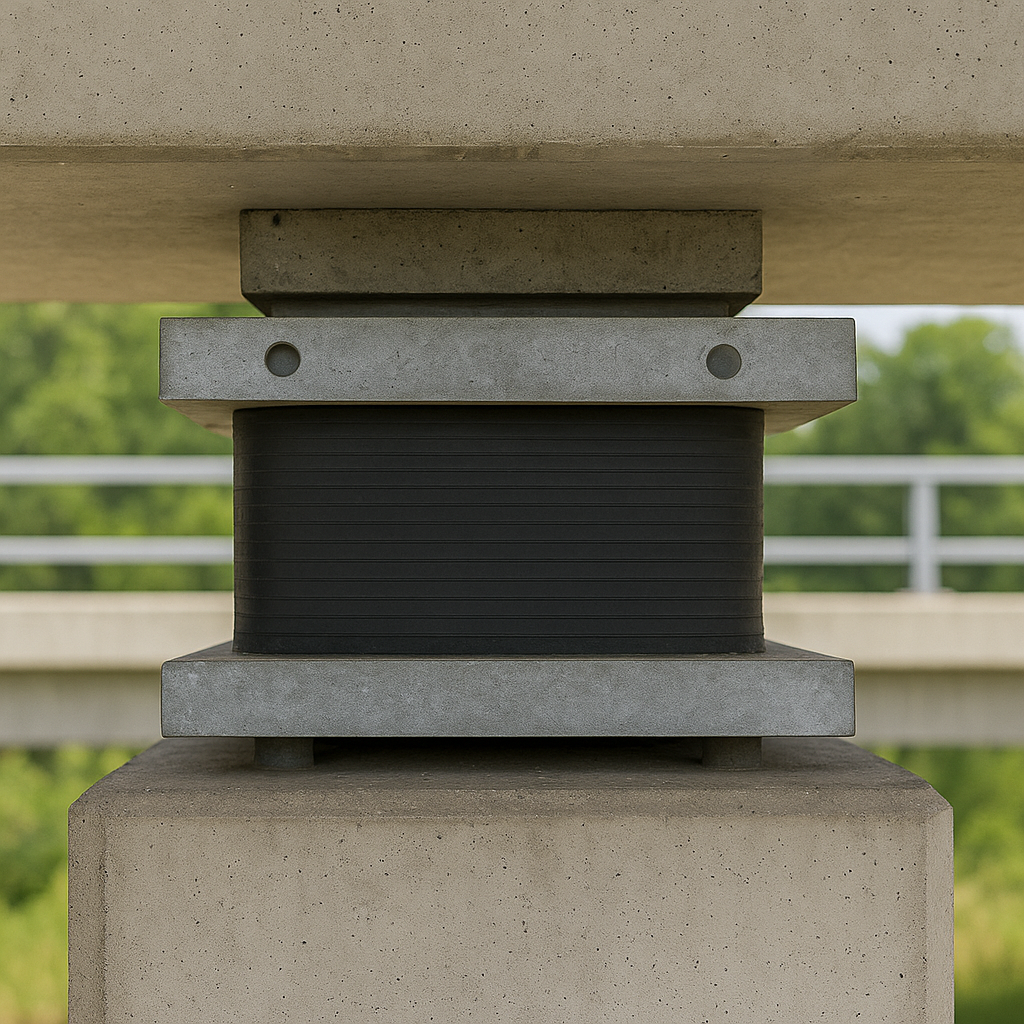

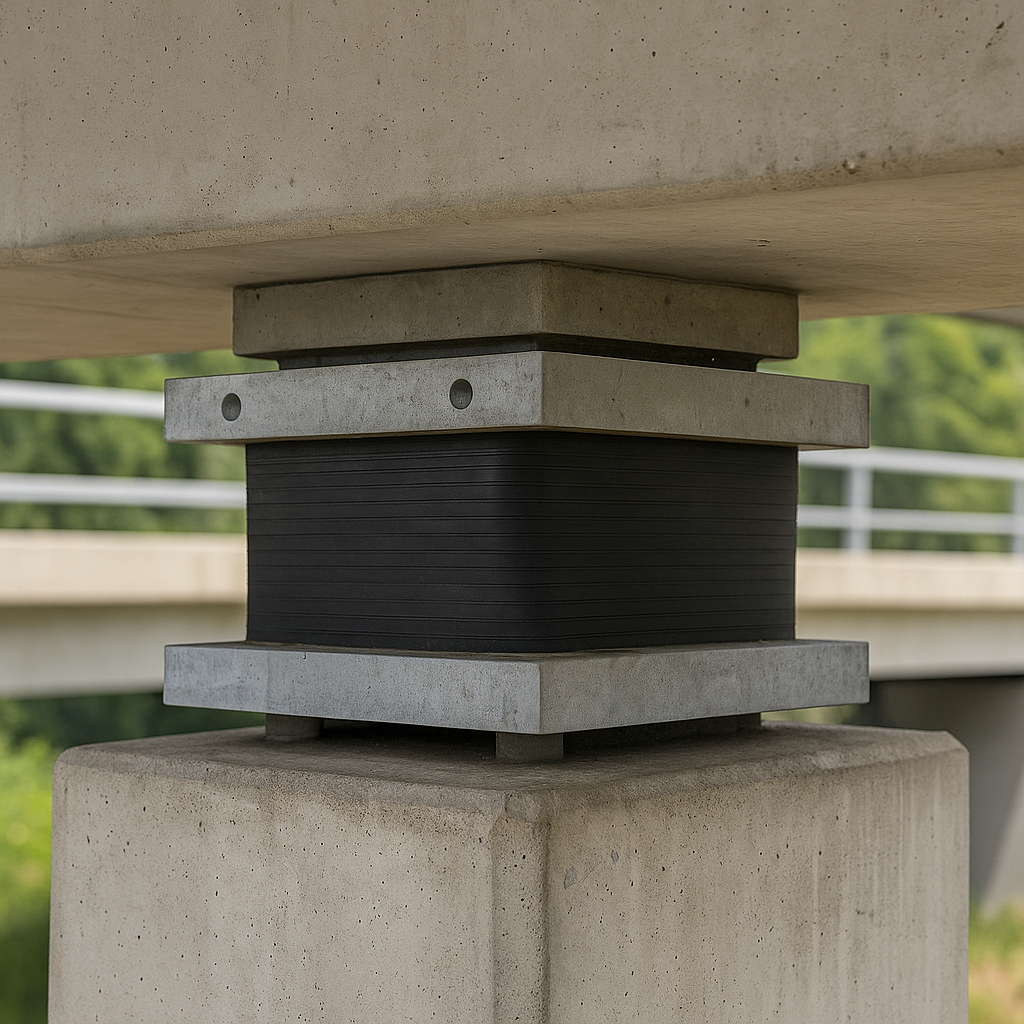

W praktyce projektowej łożyska elastomerowe wykonywane są z gumy naturalnej lub syntetycznej, wzmocnionej przekładkami stalowymi. To właśnie te stalowe wkładki nadają całemu elementowi odpowiednią sztywność w kierunku pionowym, zapobiegając nadmiernemu spęcznieniu materiału. Jednocześnie sama guma zachowuje swoje właściwości sprężyste w kierunkach poziomych, umożliwiając swobodne odkształcenia. Konstrukcja taka łączy w sobie najlepsze cechy obu materiałów: wytrzymałość i odporność stali oraz elastyczność i zdolność tłumienia drgań elastomeru. W zależności od potrzeb stosuje się różne typy łożysk – od najprostszych płaskich, po bardziej zaawansowane z dodatkowymi ograniczeniami i prowadzeniami, pozwalającymi kontrolować zakres ruchów (uprawnienia budowlane).

Jednym z największych atutów łożysk elastomerowych jest ich niemal bezobsługowa eksploatacja. W przeciwieństwie do łożysk ślizgowych czy rolkowych nie wymagają regularnego smarowania, a brak ruchomych części minimalizuje ryzyko awarii. Oczywiście nie oznacza to, że można o nich zapomnieć – okresowe przeglądy mostów obejmują także ocenę stanu łożysk, sprawdzenie ich położenia, ewentualnych spękań czy degradacji gumy. W warunkach szczególnie agresywnych, np. w mostach narażonych na działanie soli odladzających lub w środowisku morskim, stosuje się dodatkowe zabezpieczenia przed korozją i starzeniem elastomeru. Jednak nawet w takich przypadkach żywotność dobrze dobranego łożyska jest imponująca i często przewyższa zakładany czas użytkowania samego mostu.

Elementy izolujące drgania

Z punktu widzenia eksploatatora szczególnie ważna jest rola łożysk w zapewnieniu bezpieczeństwa. Ich prawidłowe działanie chroni konstrukcję przed nadmiernymi naprężeniami i zniszczeniami, a w sytuacjach ekstremalnych, jak np. trzęsienia ziemi, mogą pełnić funkcję elementów izolujących drgania. W wielu krajach sejsmicznych elastomerowe łożyska są projektowane tak, aby ograniczać przenoszenie sił dynamicznych na konstrukcję mostu, działając jako swego rodzaju amortyzatory. To jeszcze jeden dowód na to, że niewielki element może mieć ogromny wpływ na całość systemu.

Nie można jednak zapominać, że łożyska elastomerowe, mimo wielu zalet, wymagają starannego zaprojektowania i prawidłowego wbudowania. Błędy popełnione na etapie montażu, takie jak niewłaściwe osadzenie, brak odpowiedniej płaskości powierzchni czy zastosowanie materiałów niskiej jakości, mogą prowadzić do przyspieszonej degradacji. W praktyce obserwuje się czasem spękania gumy, nadmierne wycieki czy przesunięcia łożysk spowodowane niewłaściwym ułożeniem. Dlatego każda inwestycja mostowa musi uwzględniać nie tylko dobór odpowiedniego typu łożyska, ale także rygorystyczną kontrolę jakości na etapie produkcji i montażu.

Narzędzie do budowy trwałych i bezpiecznych przepraw

Łożyska elastomerowe są także przykładem harmonijnego połączenia nauki i praktyki inżynierskiej. Ich projektowanie opiera się na szczegółowych normach i obliczeniach uwzględniających właściwości materiałów, zakres przewidywanych obciążeń oraz warunki pracy mostu. Jednocześnie ich funkcjonowanie od dziesięcioleci podlega obserwacji w rzeczywistych konstrukcjach, co pozwala doskonalić wytyczne i wprowadzać ulepszenia. Współczesne laboratoria badają zachowanie elastomerów w różnych warunkach klimatycznych, ich odporność na starzenie, promieniowanie UV czy działanie substancji chemicznych. Dzięki temu inżynierowie mają coraz pewniejsze narzędzie do budowy trwałych i bezpiecznych przepraw (opinie o programie).

Znaczenie łożysk elastomerowych najlepiej zrozumieć, gdy wyobrazimy sobie most pozbawiony tych elementów. Każda zmiana temperatury powodowałaby w nim powstawanie dodatkowych naprężeń, które po pewnym czasie doprowadziłyby do zarysowań i uszkodzeń. Ruch pojazdów generowałby wibracje i hałas, które nie tylko pogarszałyby komfort jazdy, ale też stopniowo niszczyły konstrukcję. Wreszcie, brak możliwości kompensacji przesunięć doprowadziłby do przeciążeń w podporach i fundamentach. Most, zamiast pełnić swoją funkcję przez dekady, wymagałby częstych napraw i wzmacniania. To scenariusz, którego każdy inwestor i użytkownik chciałby uniknąć. Dlatego właśnie łożyska elastomerowe są „małym elementem o wielkim znaczeniu”.

Konstrukcje niezwykle złożone

Współczesne mosty to konstrukcje niezwykle złożone, łączące w sobie zaawansowaną technologię materiałową, precyzyjne obliczenia inżynierskie i śmiałą architekturę. Każdy ich element, nawet najmniejszy, odgrywa określoną rolę w zapewnieniu trwałości i bezpieczeństwa. Łożyska elastomerowe są doskonałym przykładem tego, jak inżynieria potrafi wykorzystać właściwości materiałów w służbie wielkich idei. To dzięki nim możliwe jest wznoszenie mostów lekkich, smukłych i jednocześnie trwałych. Choć pozostają ukryte przed wzrokiem kierowców i pieszych, codziennie wykonują swoją pracę, pozwalając milionom ludzi bezpiecznie przekraczać rzeki, doliny i drogi.
