Monitoring skarp i nasypów

Stabilność skarp i nasypów od wieków stanowiła jedno z kluczowych zagadnień inżynierii lądowej i geotechniki. Rozrastające się miasta, rozwój infrastruktury transportowej oraz coraz intensywniejsze zagospodarowanie terenów wymagają nieustannej uwagi w zakresie bezpieczeństwa konstrukcji ziemnych. Skarpy naturalne i sztuczne nasypy drogowe czy kolejowe są narażone na oddziaływanie czynników atmosferycznych, procesów geologicznych, zmian wód gruntowych czy obciążeń dynamicznych, dlatego prowadzenie systematycznego monitoringu jest obecnie nie tylko standardem, ale wręcz koniecznością (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

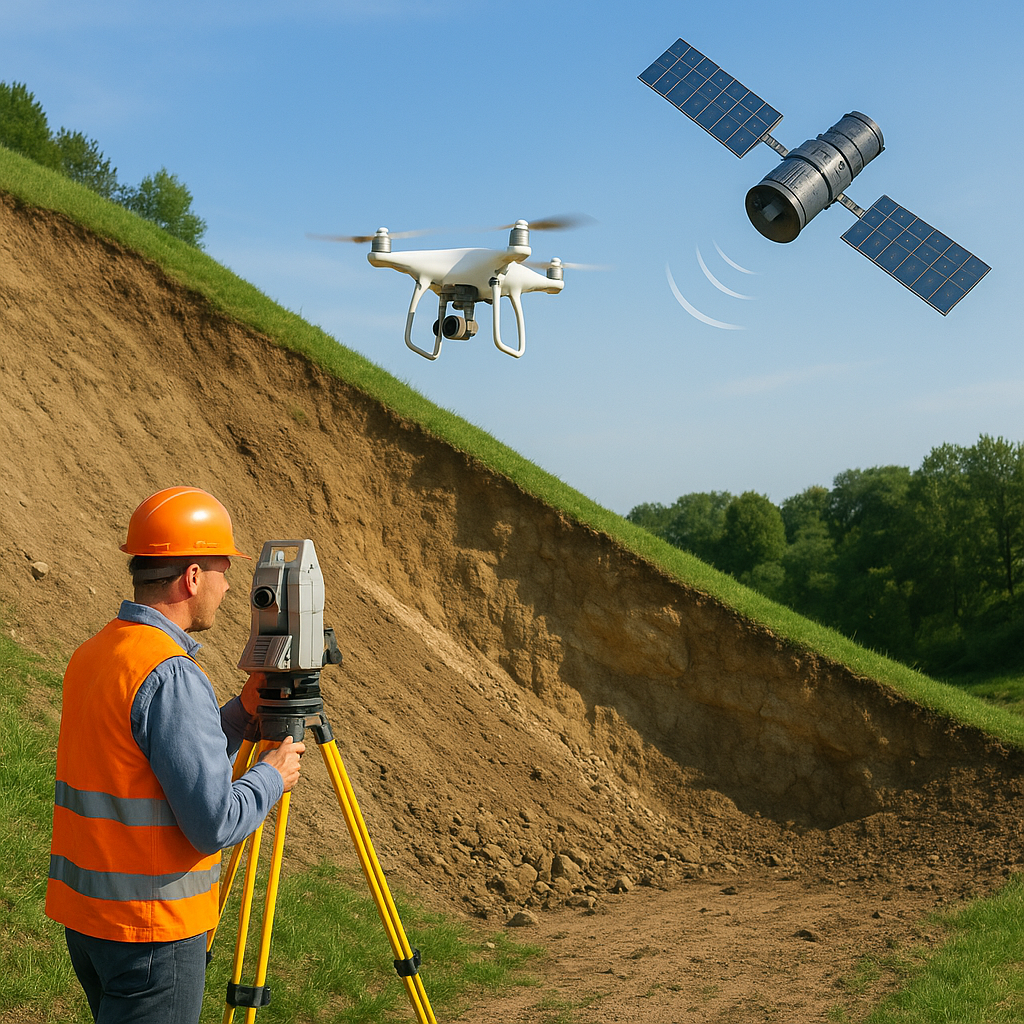

Postęp technologiczny sprawił, że metody obserwacji przeszły ogromną ewolucję – od tradycyjnych pomiarów geodezyjnych, poprzez nowoczesne techniki fotogrametryczne, aż po monitorowanie satelitarne oparte na interferometrii radarowej InSAR. Ta droga pokazuje, jak nauka i technika odpowiadają na rosnące wymagania w zakresie precyzji, zasięgu i szybkości pozyskiwania danych.
Pierwszym etapem w historii monitorowania skarp i nasypów były klasyczne pomiary geodezyjne, które pozwalały określać przemieszczenia punktów charakterystycznych w terenie.

Rozwój technologii pomiarowych

Geodeci stosowali łaty niwelacyjne, tachimetry, a następnie teodolity i stacje totalne, aby kontrolować zmiany wysokościowe oraz przemieszczenia poziome. Pomiary te, mimo swojej stosunkowo niewielkiej częstotliwości i ograniczonego zasięgu, dawały bardzo wysoką dokładność, pozwalając wykrywać nawet milimetrowe ruchy. Były jednak czasochłonne, wymagały bezpośredniej obecności w terenie oraz dobrej widoczności pomiędzy punktami, co ograniczało ich zastosowanie w trudnych warunkach. Niemniej do dziś geodezja stanowi podstawę wielu programów monitoringu, szczególnie tam, gdzie potrzebna jest precyzja weryfikacji danych z innych metod (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Rozwój technologii pomiarowych sprawił, że monitoring geodezyjny został wzbogacony o systemy GPS/GNSS. Dzięki nim możliwe stało się prowadzenie pomiarów w czasie rzeczywistym, a także rejestrowanie zmian w długim okresie. Stałe stacje referencyjne zainstalowane w newralgicznych punktach umożliwiają rejestrację ruchów terenu z dokładnością rzędu kilku milimetrów. Zastosowanie tych systemów jest szczególnie istotne w obszarach o dużej aktywności geotechnicznej, na przykład na terenach górskich czy w sąsiedztwie dużych inwestycji infrastrukturalnych. GNSS pozwala prowadzić monitoring automatyczny, bez konieczności częstych wizyt w terenie, co znacząco obniża koszty i zwiększa bezpieczeństwo zespołów badawczych.

Fotogrametria

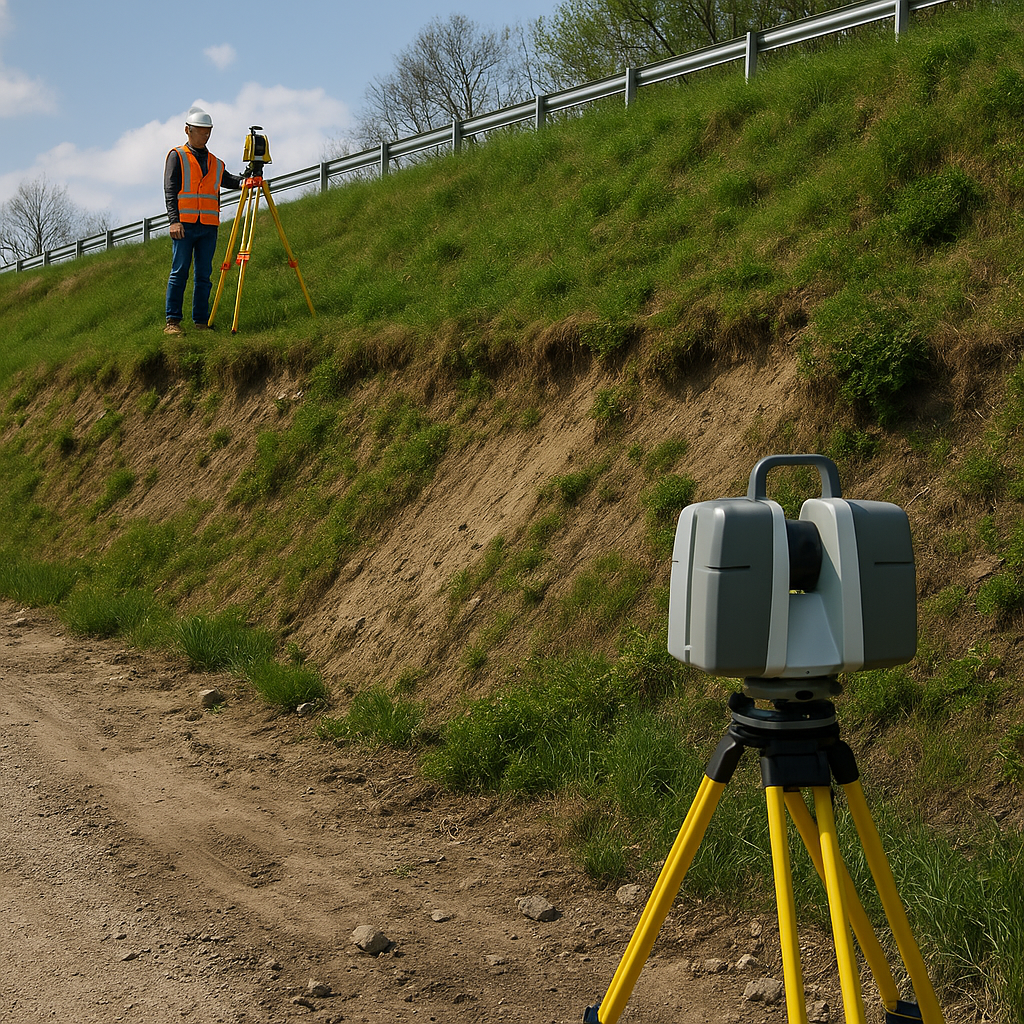

Kolejnym krokiem w ewolucji narzędzi stała się fotogrametria i skaning laserowy. Bezzałogowe statki powietrzne wyposażone w kamery wysokiej rozdzielczości oraz lidary umożliwiły tworzenie trójwymiarowych modeli powierzchni terenu o niespotykanej wcześniej szczegółowości. Analiza porównawcza modeli cyfrowych z różnych okresów pozwala śledzić zmiany ukształtowania skarp i nasypów, a także precyzyjnie lokalizować miejsca erozji czy osuwisk. Fotogrametria ma tę przewagę, że dostarcza nie tylko informacji o deformacjach, lecz także dokumentację wizualną, co ułatwia interpretację zjawisk. Użycie dronów stało się przełomem szczególnie w przypadku monitoringu trudno dostępnych obszarów – wysokich nasypów kolejowych, skarp wzdłuż autostrad czy terenów zagrożonych osuwiskami, gdzie wejście zespołów pomiarowych byłoby ryzykowne (segregator aktów prawnych).

Rola technologii satelitarnych

Mimo imponujących możliwości technik geodezyjnych i fotogrametrycznych, ich największą słabością jest ograniczony zasięg. O ile można nimi szczegółowo objąć określony fragment terenu, o tyle monitorowanie całych regionów wymaga zupełnie innego podejścia. W tym miejscu pojawia się rola technologii satelitarnych, a w szczególności interferometrii radarowej InSAR. Metoda ta opiera się na analizie fal radarowych wysyłanych przez satelitę i odbitych od powierzchni Ziemi. Porównanie sygnałów z kolejnych przelotów satelity nad tym samym obszarem umożliwia określenie przemieszczeń z dokładnością sięgającą nawet kilku milimetrów. Tym samym możliwe jest prowadzenie monitoringu w skali regionalnej, bez konieczności instalacji fizycznych punktów pomiarowych w terenie.

Zaletą InSAR jest globalny zasięg oraz możliwość analizy archiwalnych danych. Dzięki temu można nie tylko obserwować bieżące procesy, ale także odtwarzać historię deformacji w danym rejonie. To niezwykle cenne narzędzie w analizach ryzyka, gdyż pozwala zidentyfikować obszary o powolnych, lecz długotrwałych ruchach, które mogłyby zostać przeoczone w ramach tradycyjnych pomiarów. Technologia ta znajduje zastosowanie w monitoringu osuwisk, deformacji górniczych, stabilności nasypów kolejowych czy zapór ziemnych. Coraz częściej wykorzystuje się ją również w urbanistyce i planowaniu przestrzennym, aby ocenić bezpieczeństwo terenów pod przyszłe inwestycje (program egzamin ustny).

Zmienność wilgotności podłoża

Jednym z największych wyzwań w przypadku InSAR jest interpretacja danych. Odbicia fal radarowych mogą być zakłócane przez roślinność, zmienność wilgotności podłoża czy pokrycie śniegiem. Dlatego w praktyce najskuteczniejsze jest łączenie metod – dane satelitarne dostarczają szerokiego obrazu sytuacji, natomiast geodezja i fotogrametria umożliwiają precyzyjną weryfikację lokalną. Integracja tych technik pozwala uzyskać spójny i wiarygodny system monitoringu, w którym uzupełniają się zalety poszczególnych metod.

Coraz większe znaczenie ma także rozwój systemów automatycznych, w których dane z różnych źródeł są łączone i analizowane w czasie rzeczywistym. Czujniki rozmieszczone na skarpach rejestrują drgania, zmiany ciśnienia porowego czy przemieszczenia lokalne, a następnie przesyłają informacje do centralnych systemów informatycznych. W połączeniu z danymi satelitarnymi i modelami numerycznymi możliwe jest prognozowanie potencjalnych zagrożeń i wczesne ostrzeganie o ryzyku katastrofy. Takie rozwiązania stają się coraz bardziej popularne w krajach narażonych na intensywne ruchy masowe, zwłaszcza w rejonach górskich oraz w pobliżu infrastruktury krytycznej (uprawnienia budowlane).

Przyszłość monitoringu skarp

Przyszłość monitoringu skarp i nasypów wydaje się być związana z dalszą automatyzacją i wykorzystaniem sztucznej inteligencji. Algorytmy uczenia maszynowego są w stanie analizować ogromne zbiory danych satelitarnych i geodezyjnych, wykrywając wzorce niewidoczne dla człowieka. Dzięki temu możliwe jest nie tylko szybkie reagowanie na pojawiające się zagrożenia, lecz także predykcja ich rozwoju. W połączeniu z coraz większą dostępnością satelitów obserwacyjnych, w tym komercyjnych konstelacji oferujących częste przeloty nad danym terenem, monitoring w przyszłości stanie się narzędziem powszechnym i dostępnym nawet dla mniejszych inwestorów czy samorządów.

Warto pamiętać, że monitoring skarp i nasypów nie jest celem samym w sobie, lecz narzędziem wspierającym zarządzanie ryzykiem. Dane pomiarowe muszą być interpretowane przez specjalistów, którzy łączą wiedzę geotechniczną, inżynierską i geofizyczną. Dopiero na tej podstawie można podejmować racjonalne decyzje dotyczące zabezpieczenia terenu, projektowania systemów odwadniających, wzmacniania konstrukcji czy planowania eksploatacji. Historia pokazuje, że zaniedbanie w tej sferze prowadziło do poważnych katastrof budowlanych i infrastrukturalnych, których skutki były nie tylko kosztowne, ale i tragiczne w skutkach.

Ewolucja metod monitoringu

Ewolucja metod monitoringu od niwelatora po satelity radarowe jest najlepszym dowodem na to, że bezpieczeństwo wymaga nieustannego postępu. To, co kiedyś było możliwe tylko dzięki pracochłonnym pomiarom geodezyjnym, dziś można analizować z przestrzeni kosmicznej, obejmując obserwacją całe kontynenty. Jednak pomimo tej technologicznej rewolucji rola człowieka i jego wiedzy pozostaje kluczowa to inżynierowie i badacze nadają sens danym, interpretują je i przekuwają w decyzje chroniące ludzkie życie oraz majątek. Monitoring skarp i nasypów staje się zatem nie tylko dziedziną techniki, ale też symbolem odpowiedzialności za środowisko zbudowane i naturalne (opinie o programie).
