Mosty z kompozytów FRP w Polsce – wymagania, inspekcje, najczęstsze błędy

Mosty z kompozytów włóknistych w matrycy polimerowej (FRP) przestają w Polsce być ciekawostką. W infrastrukturze pieszo–rowerowej i na mniejszych przeprawach liczy się niska masa własna, odporność korozyjna, prefabrykacja i szybkość montażu. Te atuty działają jednak tylko wtedy, gdy projekt i realizacja uwzględniają specyfikę materiału: anizotropię, niższy moduł sprężystości (zwłaszcza GFRP), pełzanie matrycy, wrażliwość na wilgoć, temperaturę i UV oraz inną pracę połączeń niż w stali i betonie. W przeciwnym razie lekka konstrukcja bywa zbyt „miękka” użytkowo, a drobne błędy detalu eskalują do problemów eksploatacyjnych po pierwszych zimach (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Ugięcia i komfort dynamiczny

Wymagania projektowe opiera się na ogólnych zasadach niezawodności i kombinacji oddziaływań według Eurokodu 0 i 1, uzupełnionych wytycznymi FRP (fib, ISO, CEN/TS, AASHTO) oraz danymi producentów paneli i profili pultryzowanych. W praktyce kluczowe jest rozróżnienie nośności krótkotrwałej i długotrwałej oraz przyjęcie redukcji właściwości „in-use” na cały okres projektowej trwałości. Kompozyty wymagają z reguły większych współczynników częściowych niż stal i beton. W stanach użytkowalności barierą stają się ugięcia i komfort dynamiczny: jeżeli w koncepcji pominiemy niską sztywność GFRP, dostaniemy przęsło spełniające SGN, ale drgające i nadmiernie uginające się pod ruchem pieszym lub kołowym. Stąd nacisk na geometrię „na sztywność”: wyższe przekroje, żebrowanie, panele przekładkowe (sandwich) z rdzeniem o wysokiej sztywności na ścinanie, racjonalny układ podpór i kontrolę częstotliwości własnych już na starcie (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Naciski miejscowe i koncentracje naprężeń

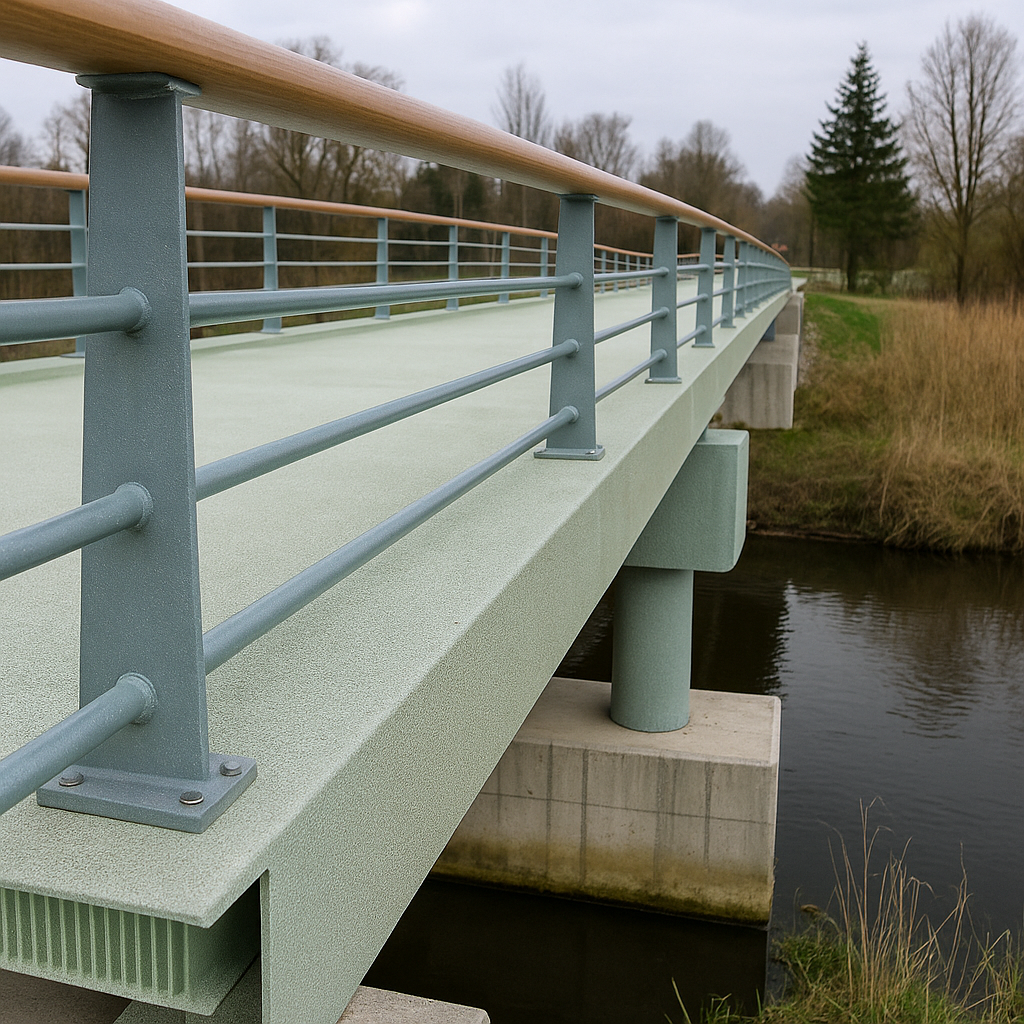

W polskich realizacjach dominują dwa układy: modularne płyty pomostów typu sandwich z gotową nawierzchnią i odwodnieniem oraz dźwigary GFRP (skrzynkowe, dwuteowe), często w układach hybrydowych, gdzie siły skupione i strefy ściskane przejmuje stal lub żelbet. Czułym miejscem są podpory i połączenia. FRP źle znosi naciski miejscowe i koncentracje naprężeń: strefy podparcia trzeba poszerzać, zaokrąglać, laminować dodatkowymi warstwami i stosować przekładki rozpraszające nacisk.

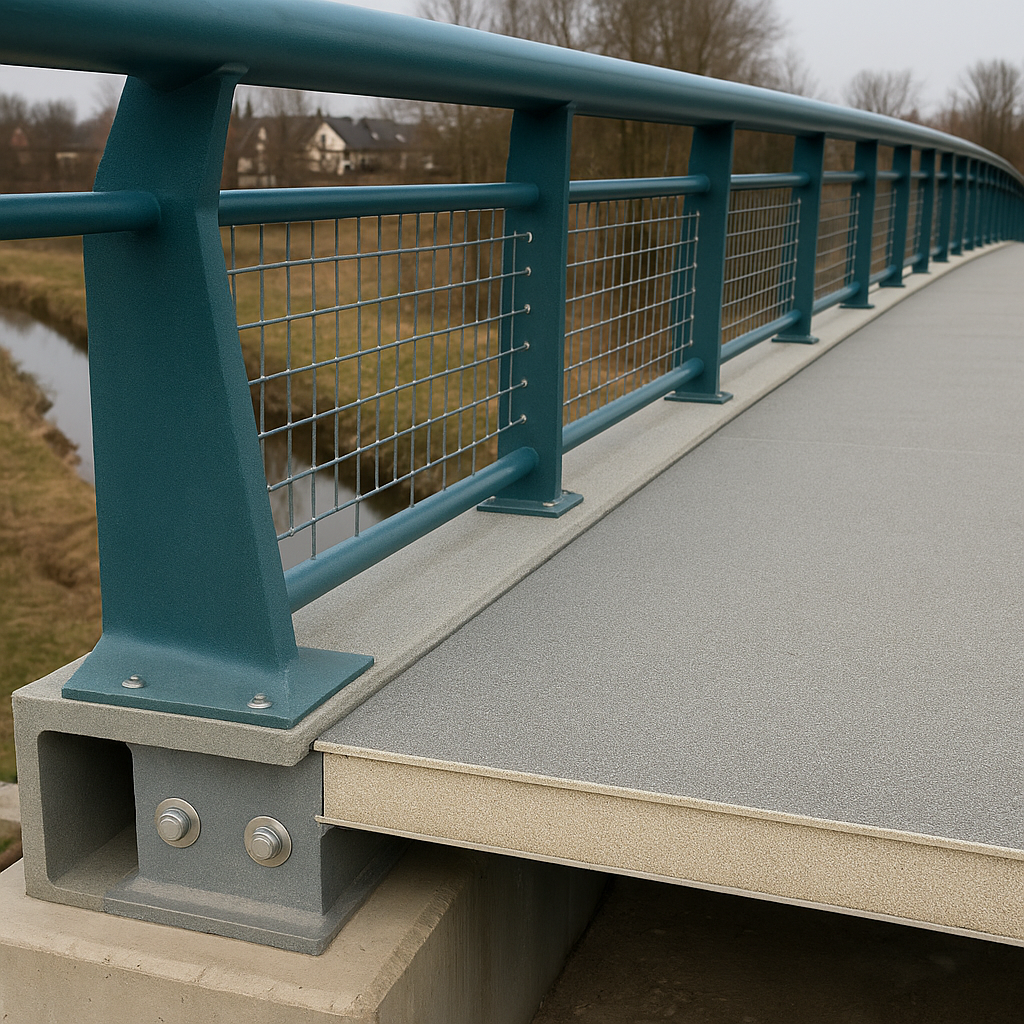

Popularnym i bezpiecznym detalem jest zakończenie dźwigara kompozytowego blokiem stalowym/żelbetowym, który współpracuje z klasycznym łożyskowaniem. Połączenia śrubowe muszą mieć tuleje dystansowe i kontrolowany docisk, bo matryca polimerowa pod ściskaniem długotrwałym „odpływa”, a zbyt mały lub zanikający moment prowadzi do luzów i hałasu. W zakładkach klejowych decyduje przygotowanie powierzchni, czystość, chropowatość, reżim temperatury i wilgotności oraz właściwe dociskanie i czas utwardzania; te wymagania muszą być wpisane w specyfikację, a nie zostawione „do uznania” (segregator aktów prawnych).

Trwałość FRP

Trwałość FRP wymaga zdefiniowania klasy środowiska i horyzontu „design life”, z przypisanymi redukcjami parametrów. W GFRP eksponowanym na chlorki i cykle F–T często zakłada się zauważalne obniżenie wytrzymałości i modułu w horyzoncie 50 lat; konsekwencją są grubsze pokrywy i sztywniejsze rdzenie w panelach oraz realne zapasy na zmęczenie. W praktyce kluczowe są nawierzchnie: powłoki żywiczne muszą godzić odporność na ścieranie z elastycznością współpracy z uginającym się podłożem. Zbyt sztywne pękają i odspajają się, zbyt miękkie ścierają i tracą antypoślizg. Niezbędna jest ochrona UV (powłoki poliuretanowe, serwisowe „odświeżanie”) oraz kontrola odwodnienia – każde nieprzemyślane wiercenie bez tulei i odbudowy pokryw otwiera drogę wilgoci i inicjuje delaminację.

Inspekcje mostów FRP nie mogą ograniczać się do wzrokowych oględzin. Delaminacje, odspojeń w klejach czy degradacja rdzenia rozwijają się pod powierzchnią. Rozsądny plan utrzymaniowy łączy przeglądy wizualne z NDT: termografią aktywną do wykrywania pustek i rozwarstwień w panelach sandwich, ultradźwiękami impulsowymi lub głowicami fazowanymi do lokalizacji odspojeń węzłowych oraz testami dynamicznymi (młotek modalny, lekkie akcelerometry) dla śledzenia zmian częstotliwości własnych jako wskaźnika integralności. Warto wykonać „odcisk palca” obiektu przy odbiorze: referencyjny skan termiczny kluczowych stref, zapis częstotliwości i tłumienia oraz stałe punkty pomiarowe. Później, co 2–3 lata, wyniki porównuje się z bazą – to tanie i skuteczne „wczesne ostrzeganie”. Tam, gdzie budżet na to pozwala, opłaca się integracja światłowodowych lub piezoelektrycznych czujników już w prefabrykacji elementów FRP; koszt marginalny, a diagnostyka ułatwiona przez cały cykl życia.

Najczęstsze błędy wykonawcze

Najczęstsze błędy wykonawcze mają źródło w specyfikacjach i detalu. Zbyt ogólne zapisy „panel kompozytowy, dopuszcza się równoważne” bez minimalnych progów właściwości mechanicznych, danych trwałościowych (wilgoć, alkalia, mgła solna), wykresów pełzania i wyników zmęczeniowych promują najtańsze, lecz niekoniecznie trwałe oferty. Na budowie pojawiają się panele o niejednorodnym ułożeniu włókien, zmiennej zawartości żywicy i bez powtarzalnej kontroli produkcji; połączenia śrubowe bez tulei i z przypadkowymi momentami; podpory z ostrymi krawędziami i punktowym kontaktem; ingerencje w rdzeń paneli bez odtworzenia ciągłości pokryw; klejenie w złych warunkach środowiskowych, bez prób wstępnych i testów pull-off; przedwczesne obciążanie konstrukcji przed pełnym utwardzeniem (program egzamin ustny).

Do tego dochodzi ignorowanie dynamiki: brak analizy częstotliwości własnych i wrażliwości na pobudzenia pieszo–rowerowe skutkuje dyskomfortem użytkowników, który później próbuje się „leczyć” doważaniem i tłumikami. Tymczasem niewielkie korekty koncepcyjne – wyższy przekrój, zagęszczenie żeber, modyfikacja rozpiętości i układu podpór – pozwalają osiągnąć właściwy komfort bez kosztownych interwencji po odbiorze. Analogicznie z barierami: cienkościenne ścianki kompozytowe wymagają lokalnych wzmocnień i przekładek pod kotwy; kopiowanie stalowych rozwiązań kończy się stopniowym „wygryzaniem” materiału przez obciążenia cykliczne.

Obowiązek prób wstępnych

Oprócz ogólnych zasad Eurokodów trzeba wymagać pełnych kart właściwości FRP z redukcjami „in-use” na deklarowany „design life”, odpornością środowiskową i wynikami zmęczeniowymi, a także wykresami pełzania i danymi sztywności postępująco uszkodzonej. Dla technologii montażu należy zdefiniować: przygotowanie powierzchni pod klejenie (rodzaj obróbki, czas do aplikacji, środki chemiczne), zakresy temperatur i wilgotności, docisk i czas utwardzania, obowiązek prób wstępnych i testów przyczepności na losowo wybranych polach (uprawnienia budowlane).

W połączeniach śrubowych – momenty, typy łączników, konieczność tulei i podkładek; w detalach podpór – promienie i przekładki rozpraszające nacisk, lokalne wzmocnienia. Po drugie – odbiory rozszerzone: skanowanie termiczne stref krytycznych po montażu, losowe testy pull-off powłok i klejów, kontrola momentów, a podczas obciążenia próbnego również rejestracja dynamiczna częstotliwości i tłumienia obok klasycznych ugięć quasi-statycznych. Po trzecie – plan utrzymania z cyklicznym „pakietem diagnostycznym” i porównaniem do bazy odniesienia z chwili odbioru.

Aspekt kompetencyjny FRP

Warto też podkreślić aspekt kompetencyjny FRP nie jest „łatwiejsze” od stali i betonu – jest inne. Gdzie żelbet bywa wyrozumiały dzięki rezerwom plastycznym, kompozyt odpowiada kruchym, lokalnym uszkodzeniem. Dlatego szkolenia projektantów i wykonawców, standardy jakości prefabrykacji i montażu oraz świadomy nadzór są równie ważne, co właściwy dobór materiału. Polska ma tu realne atuty: zaplecze prefabrykacji, rosnące doświadczenia, dostępne metody diagnostyczne i kulturę dokumentowania jakości. Jeżeli dodamy do tego spójne wymagania w dokumentacjach i egzekwowalne kryteria odbioru, mosty z FRP mogą stać się w pełni dojrzałą alternatywą tam, gdzie stal przegrywa z korozją, a beton z ciężarem i tempem realizacji (opinie o programie).

Podsumowując: sukces mostów FRP w polskich warunkach opiera się na trzech filarach. Pierwszy to odpowiedzialne projektowanie „na sztywność i trwałość”, z rozdzieleniem SGN i długotrwałości, kontrolą ugięć i drgań oraz bezkompromisowym detalem podpór i połączeń. Drugi to rzetelna specyfikacja i kontrola jakości – od parametrów materiałowych i reżimów klejenia po wymogi dla śrub, tulei i nawierzchni. Trzeci to nowoczesne utrzymanie oparte na NDT i danych referencyjnych. Przy takim podejściu FRP przestaje być „nowinką”, a staje się przewidywalnym narzędziem inżynierskim o jasnym profilu ryzyka i korzyści, co jest kluczem do szerszej adopcji w polskim mostownictwie.
