Posadowienie budynków w trudnych warunkach gruntowych – analiza przypadków

Posadowienie w trudnych warunkach gruntowych to sztuka łączenia rozpoznania terenu, realistycznych modeli obliczeniowych i dyscypliny wykonawczej. „Trudny grunt” nie jest etykietą zero-jedynkową, tylko wachlarzem sytuacji, w których nośność, odkształcalność i stateczność ośrodka są niepewne, a woda gruntowa i niejednorodności potrafią zneutralizować najpiękniejszy projekt. Kluczem jest świadomy dobór typu fundamentu, skrojony program badań geotechnicznych, respekt dla wymogów prawnych oraz gotowość do korygowania założeń na podstawie monitoringu (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Poniżej syntetyzuję zasady postępowania i ilustruję je mini-studiami przypadków z budów, gdzie teoria zderza się z rzeczywistością wykopów.

Dobór typu fundamentu

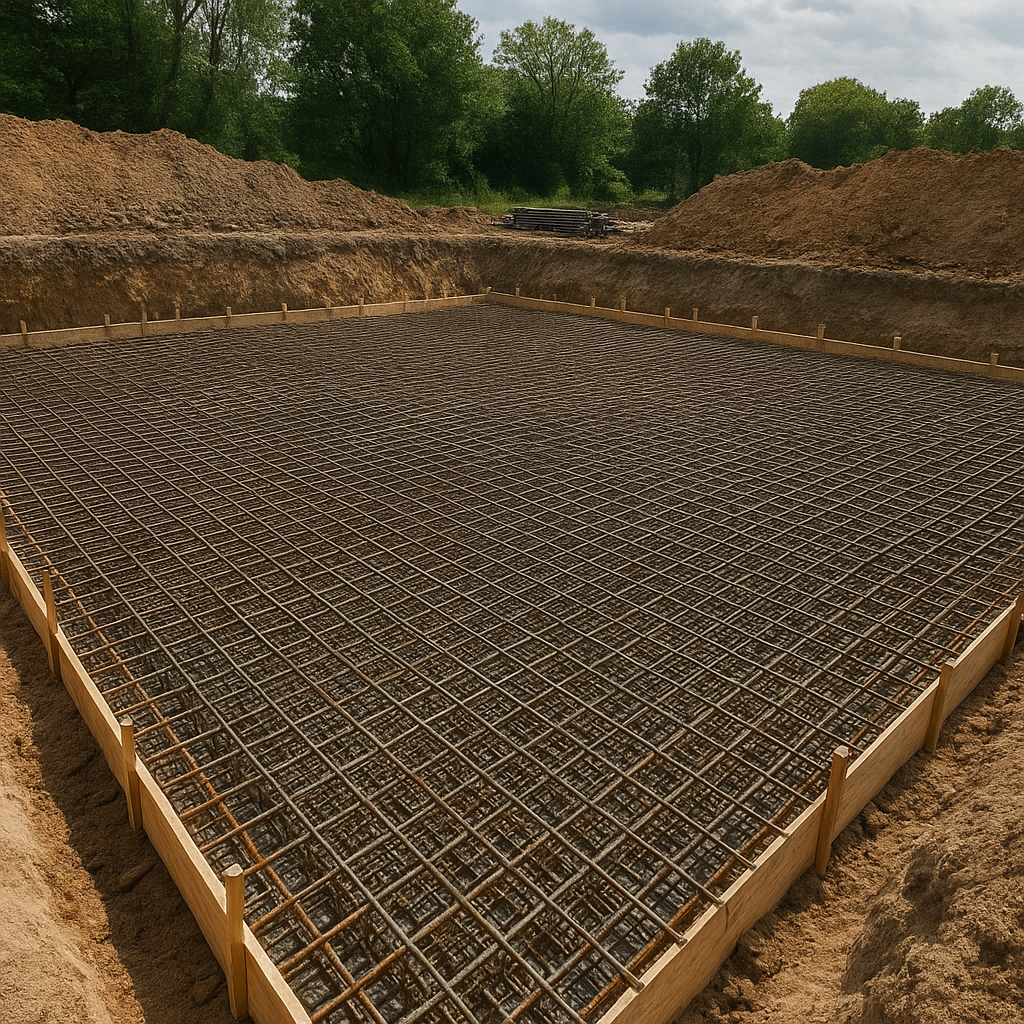

Dobór typu fundamentu zaczyna się od hipotezy geologiczno-inżynierskiej, a nie od ulubionych detali. Fundament bezpośredni ma sens, gdy warstwa nośna zalega płytko, a prognozowane osiadania i ich różnice mieszczą się w kryteriach użytkowych konstrukcji. W gruntach ściśliwych, organicznych, nasypach niekontrolowanych lub przy wysokim poziomie wód zwykle wygrywa płyta fundamentowa albo rozwiązania pośrednie: pale wiercone, przemieszczeniowe, mikropale, kolumny żwirowe czy betonowe, nierzadko w układach hybrydowych. Nie istnieje „fundament uniwersalny” (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). Parametrami sterującymi są: akceptowalna nierównomierność osiadań dla danego ustroju nośnego, głębokość warstw nośnych, ograniczenia drgań i hałasu, możliwość prowadzenia odwodnienia, dostępność sprzętu oraz bilans ryzyka w fazie budowy. Często najrozsądniejszy bywa kompromis: płyta na krótkich palach redukujących osiadania i kotwiących przeciw wyporowi, zamiast kosztownego, pełnego palowania.

Program badań geotechnicznych

Program badań geotechnicznych przesądza o wiarygodności projektu. Rozpoznanie terenowe powinno łączyć wiercenia ze spójnie zaprojektowanymi sondowaniami (CPTu/DMT do modułów i parametrów ścinania, sondowania dynamiczne do kalibracji stref słabych), a tam, gdzie niejednorodności są spodziewane – metody geofizyczne jak MASW czy georadar dla mapowania obiektów antropogenicznych. Laboratorium dostarcza granulometrię, wskaźniki konsystencji, parametry ściśliwości edometrycznej, ciężary objętościowe i – dla gruntów organicznych – zawartość części organicznych (segregator aktów prawnych). To nie ma być zbiór tabel, lecz narracja o budowie ośrodka i zachowaniu się w czasie: warunki wodne, sezonowość, możliwość sufozji, pęcznienia mrozowego, agresji chemicznej wód wobec betonu i stali. Błędy najczęstsze to zbyt rzadkie punkty rozpoznania, brak sondowań o wysokiej rozdzielczości, ignorowanie wody i zaufanie korelacjom „z książki” bez kalibracji lokalnej. W efekcie margines bezpieczeństwa zjadany jest przez wariancję parametrów, a konstrukcja nadmiernie usztywniana „na wszelki wypadek” przenosi problem gdzie indziej.

Woda gruntowa

Wymogi prawne porządkują minimum należytej staranności. Dla obiektów i warunków złożonych konieczna jest nie tylko opinia geotechniczna, lecz także dokumentacja badań podłoża i projekt geotechniczny, powiązane z kategorią geotechniczną obiektu. Z nich wynika zakres rozpoznania, potrzeba nadzoru geotechnicznego, program prób obciążeniowych pali i wymogi monitoringu. Formalna zgodność to jednak dopiero próg wejścia. Dobre praktyki każą planować konkretne progi alarmowe i działania korygujące w trakcie wykopów, ustalać parametry jakości (rzeczywiste E-mod, nośności palowe, jednorodność zagęszczenia platform) oraz z góry przewidywać tolerancje wykonawcze i ich wpływ na obliczenia (program egzamin ustny).

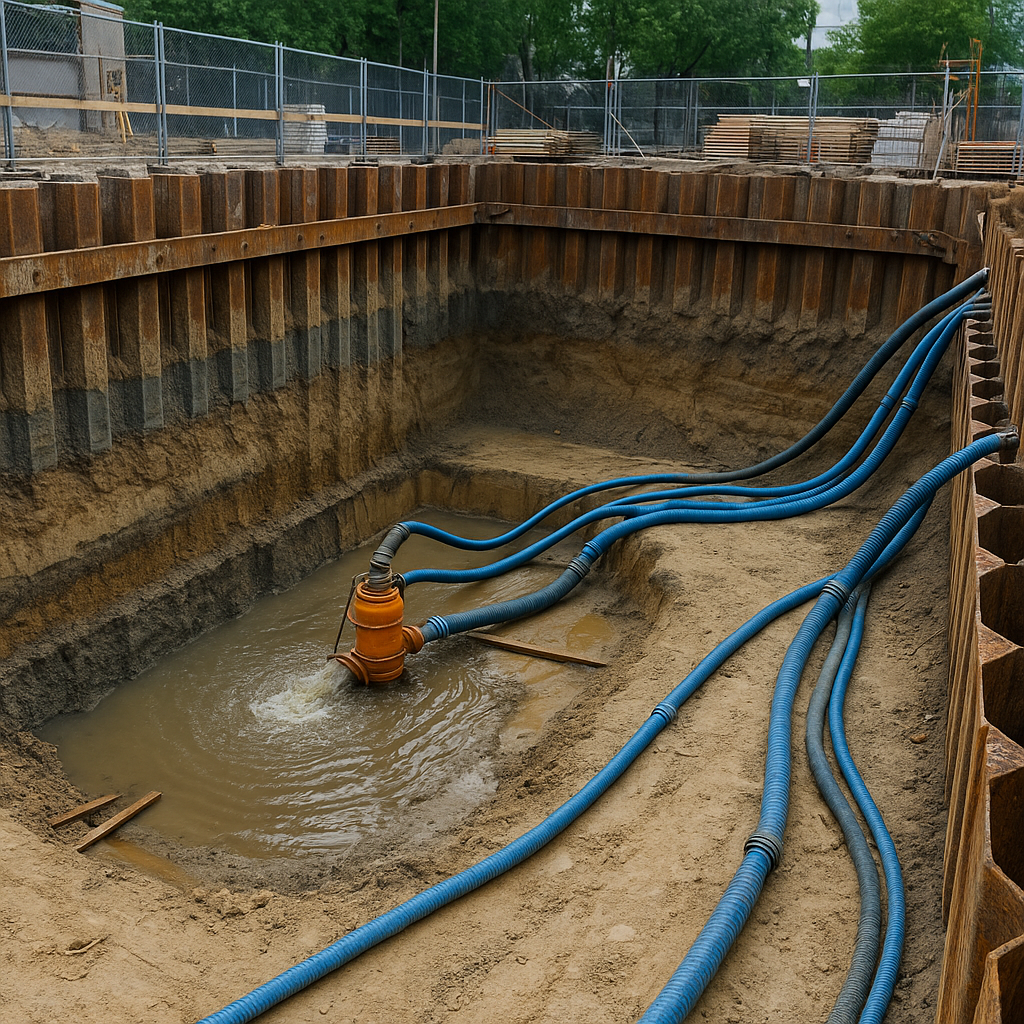

Woda gruntowa jest multiplikatorem ryzyka. Nawet okresowe podniesienia zwierciadła mogą zmienić warunki filtracji, doprowadzając do uplastycznienia dna wykopu, wyporu i przebicia hydraulicznego. Bezpieczne sekwencje robót obejmują szczelne obudowy wykopów, kontrolowane odwodnienie (z ograniczeniem depresji wrażliwych sąsiadów), weryfikację stateczności przeciw wyporowi, a w rozwiązaniach wannowych – detale hydroizolacyjne tolerujące przemieszczenia: taśmy wtryskowe, przerwy robocze projektowane z planem iniekcji wtórnej, beton o podwyższonej wodoszczelności i odporności na agresję. Skąpstwo na etapie kotwienia przeciw wyporowi i na detalach przejść instalacyjnych niemal zawsze wraca w postaci wieloletnich przecieków.

Dodatkowe kotwy tymczasowe

Monitoring zamyka pętlę projekt–wykonanie–weryfikacja. Repery precyzyjne, inklinometry, piezometry, kontrola drgań i osiadań siatkami pomiarowymi dają nie tylko dokumentację, ale i czas na reakcję: zmianę tempa odwodnienia, etapowanie betonowań, dodatkowe kotwy tymczasowe, iniekcje kompensacyjne. Projekt jest kompletny dopiero wtedy, gdy ma wpisane progi alarmowe i scenariusze działań (uprawnienia budowlane).

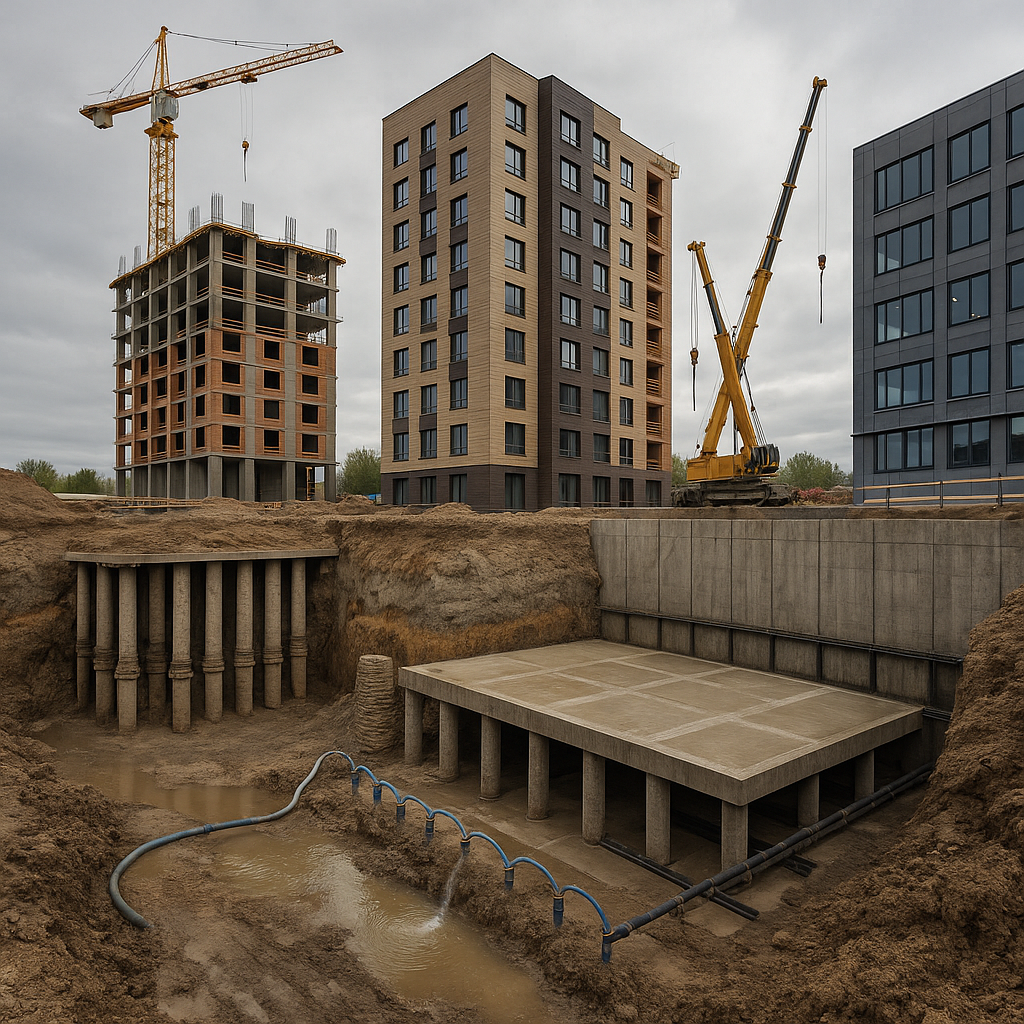

Pierwsze mini-case study dotyczy biurowca w zwartej zabudowie śródmiejskiej z garażem na –6,0 m. Rozpoznanie ujawniło mozaikę nasypów powojennych, lokalne gliny pylaste i nośne piaski na głębokości ok. 9–10 m. Zwierciadło wody stabilizowało się ok. 2 m p.p.t. Początkowo rozważano płytę na kolumnach żwirowych, lecz analiza ryzyka wykopu przy wysokiej wodzie i wrażliwych kamienicach sąsiednich skłoniła do pali przemieszczeniowych 12 m z płytą 60 cm. Ustalono sekwencję: stalowa ścianka szczelna, igłofiltry, repery na sąsiadach, kontrola drgań podczas palowania. Próby statyczne potwierdziły nośności z zapasem, ale monitoring ujawnił przyspieszone osiadanie jednej ściany sąsiada podczas szybkiej depresji – skorygowano harmonogram, zmniejszono tempo pompowania, dodano podpory montażowe przy grodzicach. Ostatecznie osiągnięto akceptowalne osiadania i jednorodny rozkład naprężeń w płycie. Lekcja: wybór posadowienia pośredniego musi być sprzężony z hydrauliką i organizacją wykopu; sama „nośność” to za mało.

Ekonomia i logistyka

Drugi przypadek to hala magazynowa na terenach zalewowych z torfami i namułami do 4 m. Trzy warianty: pełna wymiana, kolumny żwirowe, krótkie pale z płytą. Ekonomia i logistyka wskazały kolumny żwirowe w siatce 2,0×2,0 m, platformę zbrojoną geosyntetykiem i etapowanie obciążeń. Warunkiem było zagęszczenie weryfikowane sondowaniami kontrolnymi i monitoring osiadań siatką reperów. Po 6 miesiącach osiadania globalne 25–35 mm przy różnicach < 1/1000 spełniły kryteria użytkowe posadzki i stalowego ustroju. Gdyby wymagano precyzji milimetrowej, wariant musiałby przejść w palowanie lub cięższą płytę. Morał: w obiektach o dużej tolerancji odkształceń „grunt improvement” jest często królem koszt-efektu.

Inteligentne wzmocnienia miejscowe

Trzeci przypadek dotyczy budynku mieszkalnego w sąsiedztwie zabytkowego muru o kruchej strukturze. Grunty: gliny piaszczyste z soczewkami piasków drobnych, lokalny humus, woda ok. 2,5 m p.p.t. Projekt bazowy zakładał płytę, ale ryzyko różnic osiadań w strefach klatek schodowych i dylatacji było istotne. Zastosowano hybrydę: płyta 50 cm na mikropalach wierconych tylko pod węzłami konstrukcyjnymi i klatkami, w siatce 3,0×3,0 m, z kieszeniami w płycie i iniekcją kontaktową dla pewnego współudziału pracy. Monitoring roczny potwierdził zgodność z prognozami; sąsiedni mur nie wykazał trendów nieakceptowalnych. Wniosek: w strefie zabytków „inteligentne wzmocnienia miejscowe” są bardziej racjonalne niż palowanie wszystkiego, a detale głowic i tolerancje decydują o sukcesie.

Czwarty przypadek to wanna fundamentowa z agresją siarczanową i bardzo wysokim poziomem wód, z planowanym basenem na kondygnacji –1. Obliczenia wyporu wykazały, że ciężar własny konstrukcji i stałe obciążenia nie kompensują ciśnienia hydrostatycznego w scenariuszu awaryjnym (puste niecki). Rozwiązaniem były mikropale kotwiące przeciw wyporowi, lokalne zwiększenie grubości płyty pod basenami, beton o podwyższonej wodoszczelności i odporności chemicznej, przerwy robocze z taśmami iniekcyjnymi oraz system piezometrów. Odrzucono pokusę „dołożenia masy” zamiast kotwienia, ponieważ rysy i przecieki w wieloletniej eksploatacji kosztują wielokrotnie więcej niż kotwy i detale premium. Morał: stateczność przeciw wyporowi trzeba bilansować w trybie „design-to-fail-safe”, z realnym planem serwisowym.

Iniekcje kompensacyjne i dylatacje wtórne

Piąty, krótki, ale pouczający przykład: wymiana torfów pod domem jednorodzinnym na dawnych łąkach. Wykonawca usunął organikę centralnie, zostawiając języki przy krawędziach wykopu; zasypał pospółką „na oddech”. Po pierwszej zimie pojawiły się rysy na ścianach działowych i przechylenia posadzki – strefy graniczne konsolidowały się inaczej. Remedium, czyli iniekcje kompensacyjne i dylatacje wtórne, kosztowały więcej niż pełna, spójna wymiana z geometrycznie zaprojektowaną granicą i zbrojeniem geosyntetycznym. Wniosek: w wymianie gruntów ciągłość i geometria granic są równie ważne jak parametry materiału zasypowego (opinie o programie).

Typowe błędy projektowe powtarzają się jak refren. Zaufanie archiwom bez terenowej weryfikacji prowadzi do zaskoczeń nasypami gruzowymi, soczewkami torfów czy reliktami infrastruktury. Kopiowanie parametrów z literatury bez kalibracji lokalnej owocuje niedoszacowaniem osiadań. Pomijanie czasu konsolidacji i etapowania obciążeń w gruntach spoistych i organicznych mści się w użytkowaniu. Traktowanie wody tylko jako problemu izolacyjnego, a nie hydraulicznego, kończy się przebiciem dna wykopu lub wyporem. Na koniec – detale „na papierze” poprawne, lecz niewykonalne: wibropalowanie przy murach zabytkowych, betonowanie stóp „w basenie”, brak tolerancji na odchyłki głowic pali w płycie. Antidotum jest znane: plan badań odpowiadający pytaniom projektowym, wariantowanie z oceną odkształceń i ryzyka budowy, monitoring z progami reakcji, detale zaprojektowane pod wykonawstwo i tolerancje, oraz komunikacja między geotechnikiem, konstruktorem i wykonawcą.

Zmiana kolejności montażu

Nie wolno odrywać fundamentu od ustroju nadziemia. Budynek ścianowy z usztywniającym rdzeniem reaguje na nierówne osiadania inaczej niż rama stalowa z przegubami. Czasem przesunięcie dylatacji o jedną siatkę, dodatkowa belka pod ścianą działową albo zmiana kolejności montażu redukuje kluczową różnicę osiadań o połowę. To otwiera drogę do tańszego i prostszego posadowienia. W projektowaniu „systemowym” chodzi o to, by fundament, konstrukcja i technologia robót wzajemnie się wspierały, a nie walczyły.

Podsumowując, dobre posadowienie w trudnych warunkach to świadoma decyzja podparta danymi, nie zaś rytuał kopiowania rozwiązań. Najpierw hipoteza geologiczna i hydrogeologiczna, potem program badań, wariantowanie z naciskiem na odkształcenia i stateczność w budowie, równolegle plan monitoringu i detale wykonawcze, a na końcu kontraktowo zdefiniowana jakość i progi reakcji. Sukces mierzony jest ciszą: fundamenty, o których przez lata nikt nie mówi, bo po prostu działają. Jeśli tak jest, to znaczy, że rozpoznanie, projekt, wykonawstwo i monitoring zagrały jak dobrze zestrojona orkiestra – a w rzeczywistości miejskich mozaik gruntowych i niejednorodności to najważniejsza miara jakości inżynierii.
