Projektowanie dróg lokalnych i osiedlowych – normy, praktyka i najczęstsze błędy

Projektowanie dróg lokalnych i osiedlowych jest jednym z najbardziej niedocenianych, a zarazem kluczowych elementów planowania przestrzennego i inżynierii komunikacyjnej. To właśnie te drogi kształtują codzienny komfort użytkowników, decydują o bezpieczeństwie ruchu, dostępności zabudowy i estetyce przestrzeni publicznej. Wbrew pozorom, projektowanie tego typu układów nie jest prostsze niż tworzenie dróg krajowych czy wojewódzkich – wymaga równie dużej precyzji, znajomości norm i rozporządzeń, a także zrozumienia lokalnych uwarunkowań urbanistycznych i technicznych (segregator na egzamin ustny - pytania i opracowane odpowiedzi). W Polsce podstawowym aktem prawnym regulującym wymagania techniczne dla dróg publicznych jest Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. nr 43, poz. 430 z późn. zm.). To właśnie ono stanowi punkt odniesienia dla projektantów i inwestorów, niezależnie od skali inwestycji.

Drogi lokalne i osiedlowe

Drogi lokalne i osiedlowe pełnią przede wszystkim funkcję obsługową – zapewniają dostęp do posesji, budynków mieszkalnych, obiektów usługowych i terenów rekreacyjnych. W klasyfikacji dróg publicznych odpowiadają klasom D (dojazdowa) oraz L (lokalna), a niekiedy – w przypadku ulic wewnętrznych – w ogóle nie należą do dróg publicznych, co jednak nie zwalnia z obowiązku zachowania zasad bezpieczeństwa i ergonomii. Drogi klasy L i D różnią się między sobą podstawowymi parametrami technicznymi, takimi jak prędkość projektowa, szerokość pasa ruchu, minimalne promienie łuków poziomych i pionowych, czy dopuszczalne spadki poprzeczne i podłużne (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). Zgodnie z rozporządzeniem, dla dróg klasy L prędkość projektowa wynosi zwykle 40–60 km/h, natomiast dla klasy D – 30–40 km/h. Te wartości bezpośrednio determinują geometrię trasy, w tym minimalne promienie łuków poziomych. Przy prędkości projektowej 40 km/h minimalny promień łuku bez przechyłki wynosi 60 m, natomiast przy 30 km/h – około 30 m. W praktyce projektowej, zwłaszcza w obszarach zabudowanych, często stosuje się mniejsze promienie łuków, sięgające nawet 20–25 m, przy jednoczesnym zastosowaniu poszerzenia pasa ruchu lub przechyłki – co musi być jednak każdorazowo uzasadnione i zgodne z zasadami bezpieczeństwa oraz widoczności na łuku.

Szerokość pasa ruchu

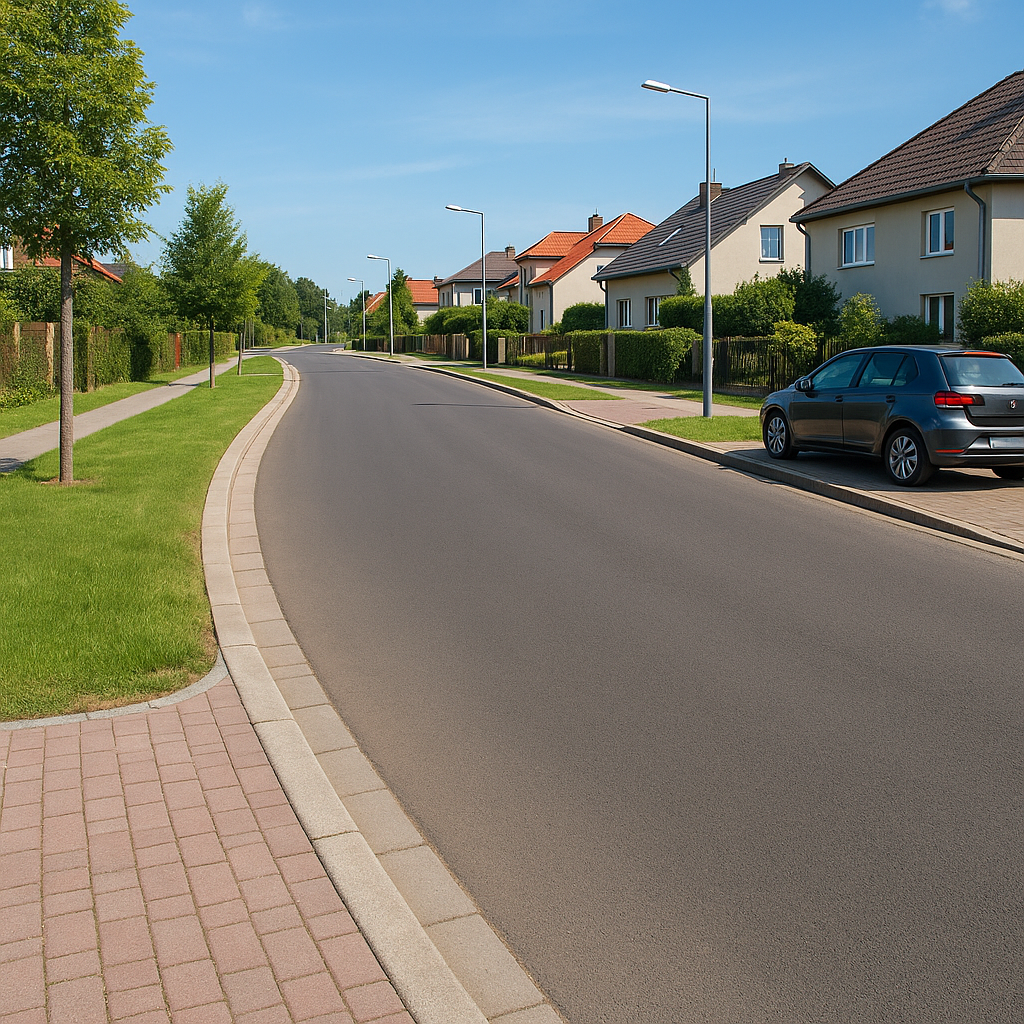

Ważnym aspektem projektowania dróg osiedlowych jest szerokość pasa ruchu. Rozporządzenie określa ją dla dróg klasy L na poziomie 2,75–3,00 m, natomiast dla klasy D – 2,50–2,75 m. W przypadku ulic wewnętrznych lub osiedlowych, dopuszcza się jeszcze mniejsze wartości, jeśli wynika to z ograniczonego ruchu pojazdów i konieczności dopasowania drogi do istniejącej zabudowy. Jednak zbyt wąskie pasy mogą powodować problemy z manewrowaniem, utrudniać przejazd pojazdów uprzywilejowanych, a w konsekwencji obniżać bezpieczeństwo (segregator aktów prawnych). Częstym błędem projektantów jest redukcja szerokości jezdni bez analizy natężenia ruchu i potrzeb parkowania, co prowadzi do niekontrolowanego zajmowania pasa ruchu przez pojazdy parkujące. Dlatego w projektach osiedlowych niezwykle ważne jest przewidzenie miejsc postojowych – zarówno w zatokach, jak i w formie równoległego parkowania przy krawężniku. Wymagane jest również zachowanie minimalnych szerokości chodników – co najmniej 1,5 m, a w rejonach o większym natężeniu pieszych – 2,0 m lub więcej.

Skuteczne odprowadzenie wód opadowych

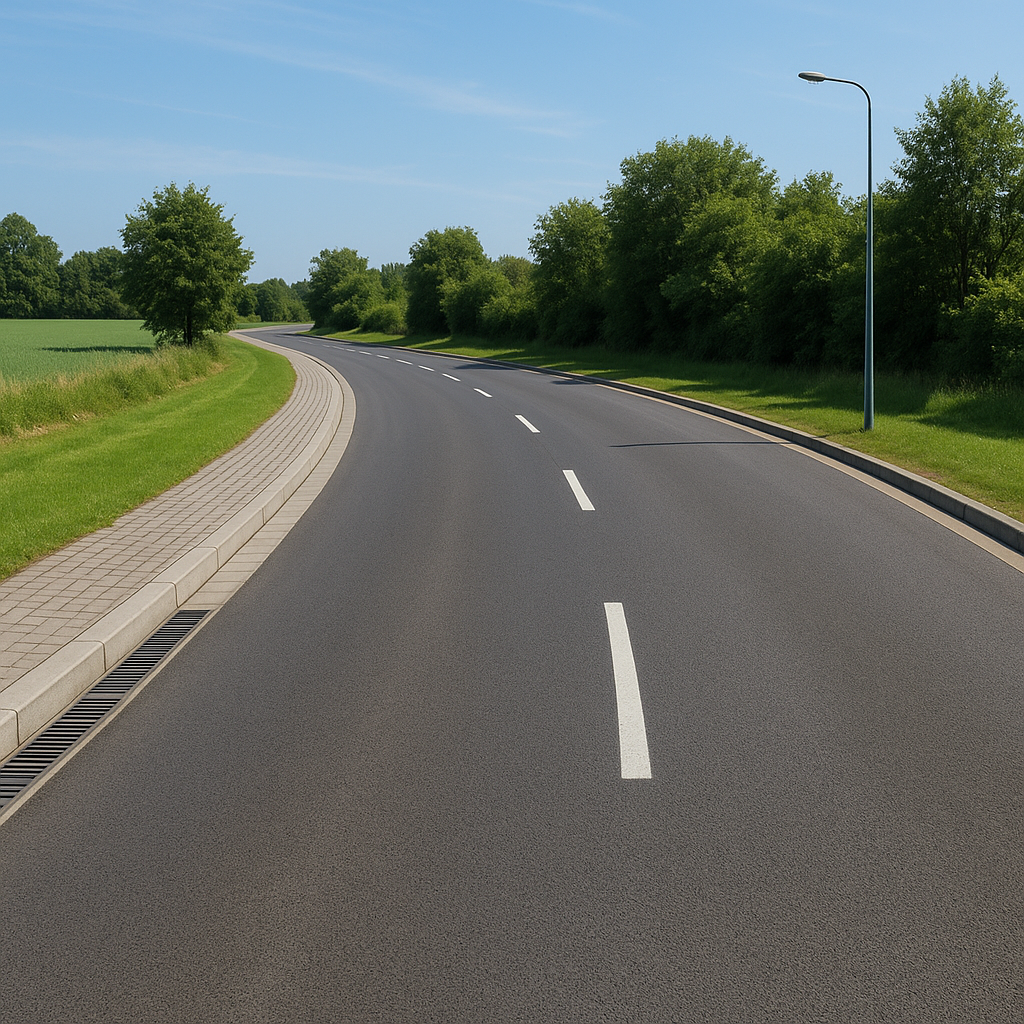

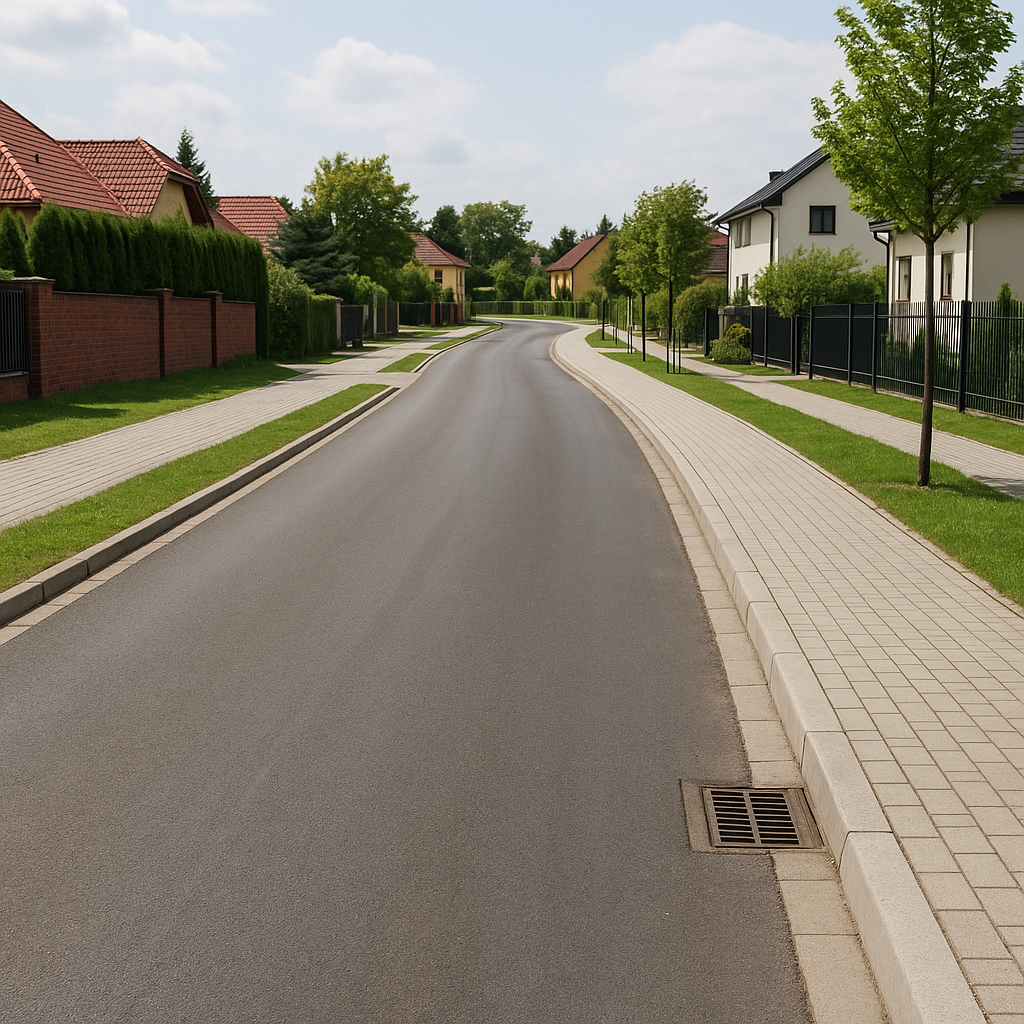

Nie można też pominąć kwestii odwodnienia jezdni, które w praktyce projektowej często stanowi słaby punkt małych inwestycji. Zgodnie z rozporządzeniem, droga powinna być zaprojektowana w sposób zapewniający skuteczne odprowadzenie wód opadowych z powierzchni jezdni, chodników i poboczy. Spadki poprzeczne w drogach lokalnych i osiedlowych zwykle przyjmują się w granicach 2–3% dla nawierzchni bitumicznych i 3–4% dla nawierzchni z kostki betonowej. W przypadku odcinków o małym nachyleniu podłużnym, konieczne jest projektowanie wpustów deszczowych w minimalnych odstępach (najczęściej 40–50 m), a w rejonach skrzyżowań – tak, aby woda nie gromadziła się przy przejściach dla pieszych. Częstym błędem jest zbyt płaskie ukształtowanie przekroju poprzecznego lub nieuwzględnienie kierunku spadków przy skrzyżowaniach, co prowadzi do tworzenia się zastoisk wodnych. W skrajnych przypadkach brak odpowiedniego odwodnienia skutkuje degradacją podbudowy i powstawaniem kolein lub zapadnięć nawierzchni już po kilku latach użytkowania.

Zachowanie zgodności z przepisami

W kontekście projektowym niezwykle istotne jest zachowanie zgodności z przepisami o warunkach technicznych dróg publicznych. Rozporządzenie szczegółowo określa nie tylko parametry geometryczne, lecz także wymagania dotyczące skrajni drogi, promieni skrzyżowań, minimalnych odległości od zabudowy czy zasad projektowania elementów bezpieczeństwa ruchu, takich jak bariery, krawężniki i oznakowanie. Dla dróg lokalnych obowiązuje minimalna skrajnia pionowa 4,5 m, natomiast dla dróg osiedlowych i wewnętrznych można przyjąć 4,0 m (program egzamin ustny). Ważne jest również zapewnienie odpowiednich promieni łuków na skrzyżowaniach – np. promień wyokrąglenia krawężnika przy wjeździe z drogi lokalnej na dojazdową powinien wynosić co najmniej 6–8 m. W praktyce często dochodzi do sytuacji, gdy łuki są projektowane zbyt ciasno, co uniemożliwia bezpieczne manewrowanie pojazdów dostawczych czy śmieciarek. Błędem jest również nieuwzględnienie geometrii rzeczywistych torów ruchu – np. brak analizy przejazdu pojazdu o większym rozstawie osi (tzw. pojazdu krytycznego), co prowadzi do uszkodzeń krawężników i zieleni.

Niedostosowanie konstrukcji nawierzchni do obciążeń

Kolejnym problemem w praktyce projektowej jest niedostosowanie konstrukcji nawierzchni do obciążeń. Drogi osiedlowe często traktuje się jako lekkie, przeznaczone wyłącznie dla samochodów osobowych, tymczasem w rzeczywistości obciążenia od pojazdów komunalnych czy dostawczych są znaczne. W efekcie, przy braku wzmocnionej podbudowy, dochodzi do spękań i deformacji już po kilku sezonach. Projektant powinien każdorazowo dobrać konstrukcję nawierzchni na podstawie przewidywanego ruchu obliczeniowego, klasy obciążenia KR (według Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych) oraz warunków gruntowych. Często zapomina się również o konieczności właściwego zagęszczenia podłoża gruntowego i wykonania warstwy odsączającej, co w połączeniu z brakiem skutecznego odwodnienia skutkuje degradacją nawierzchni.

Współczesne podejście do projektowania dróg osiedlowych

Nie mniej ważnym aspektem projektowania dróg lokalnych jest bezpieczeństwo niechronionych uczestników ruchu. W strefach zabudowanych kluczowe znaczenie ma uspokojenie ruchu – stosowanie progów zwalniających, wyniesionych skrzyżowań, zawężeń jezdni i zatok postojowych. Rozporządzenie dopuszcza takie rozwiązania, pod warunkiem że nie pogarszają one odwodnienia i nie powodują utrudnień dla pojazdów uprzywilejowanych. Niestety, w praktyce często projektuje się progi o zbyt dużej wysokości lub niewłaściwym profilu, co prowadzi do uszkodzeń pojazdów i negatywnych opinii mieszkańców. Błędem jest też brak czytelnego oznakowania poziomego i pionowego, zwłaszcza w rejonie przejść dla pieszych, gdzie widoczność ograniczają zaparkowane samochody. Współczesne podejście do projektowania dróg osiedlowych zakłada tworzenie stref „tempo 30”, w których pierwszeństwo mają piesi i rowerzyści, a geometria drogi naturalnie wymusza redukcję prędkości – bez konieczności nadmiernego stosowania znaków czy progów (uprawnienia budowlane).

Projekt drogi lokalnej

Z punktu widzenia urbanistyki i komfortu mieszkańców, ważne jest również odpowiednie powiązanie drogi z otoczeniem. Projekt drogi lokalnej nie może być oderwany od kontekstu – powinien uwzględniać istniejącą zabudowę, sieci uzbrojenia terenu, spadki terenu, a także małą architekturę i zieleń. Częstym błędem jest brak spójności między geometrią drogi a planowanym zagospodarowaniem działek, co prowadzi do kolizji z ogrodzeniami, słupami oświetleniowymi czy hydrantami. Projektanci często zapominają, że zgodnie z przepisami, droga publiczna musi mieć zapewnioną rezerwę terenu na chodniki, ścieżki rowerowe i urządzenia techniczne, a jej pas drogowy powinien być odpowiednio szeroki. Niedoszacowanie pasa drogowego skutkuje późniejszymi problemami z lokalizacją sieci czy modernizacją nawierzchni.

Element przestrzeni wspólnej

Podsumowując, projektowanie dróg lokalnych i osiedlowych wymaga nie tylko znajomości obowiązujących przepisów, lecz także zdrowego rozsądku, doświadczenia i umiejętności przewidywania zachowań użytkowników. Najczęstsze błędy wynikają z braku całościowego spojrzenia – skupienia się wyłącznie na geometrii jezdni, przy pominięciu kwestii odwodnienia, bezpieczeństwa czy powiązania z otoczeniem (opinie o programie). W dobie coraz większej świadomości ekologicznej i społecznej, droga osiedlowa nie powinna być jedynie pasem asfaltu – powinna stanowić element przestrzeni wspólnej, przyjaznej, bezpiecznej i trwałej. Osiągnięcie tego celu wymaga nie tylko ścisłego przestrzegania rozporządzenia o warunkach technicznych dróg publicznych, ale także umiejętnego łączenia norm z praktyką inżynierską, architekturą krajobrazu i zasadami zrównoważonego rozwoju. Tylko wtedy projektowane drogi lokalne będą służyć użytkownikom przez długie lata, nie stając się źródłem problemów technicznych i społecznych, lecz dobrze zaprojektowaną infrastrukturą, która harmonijnie wpisuje się w tkankę miejską i wiejską.
