Projektowanie i nadzór nad zbiornikami wodnymi i wałami przeciwpowodziowymi – praktyczny przewodnik dla inżynierów

Projektowanie i nadzór nad zbiornikami wodnymi oraz wałami przeciwpowodziowymi należy do kluczowych obszarów inżynierii hydrotechnicznej, mających ogromne znaczenie zarówno w skali lokalnej, jak i krajowej. Zadaniem inżyniera jest zapewnienie bezpiecznego gromadzenia i kontrolowanego odprowadzania wód, a także ochrona przed skutkami powodzi i suszy. Współczesne podejście wymaga nie tylko znajomości tradycyjnych zasad budowy obiektów wodnych, lecz także zrozumienia procesów hydrologicznych i geotechnicznych, a przede wszystkim odpowiedzialności za bezpieczeństwo ludzi i środowiska (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

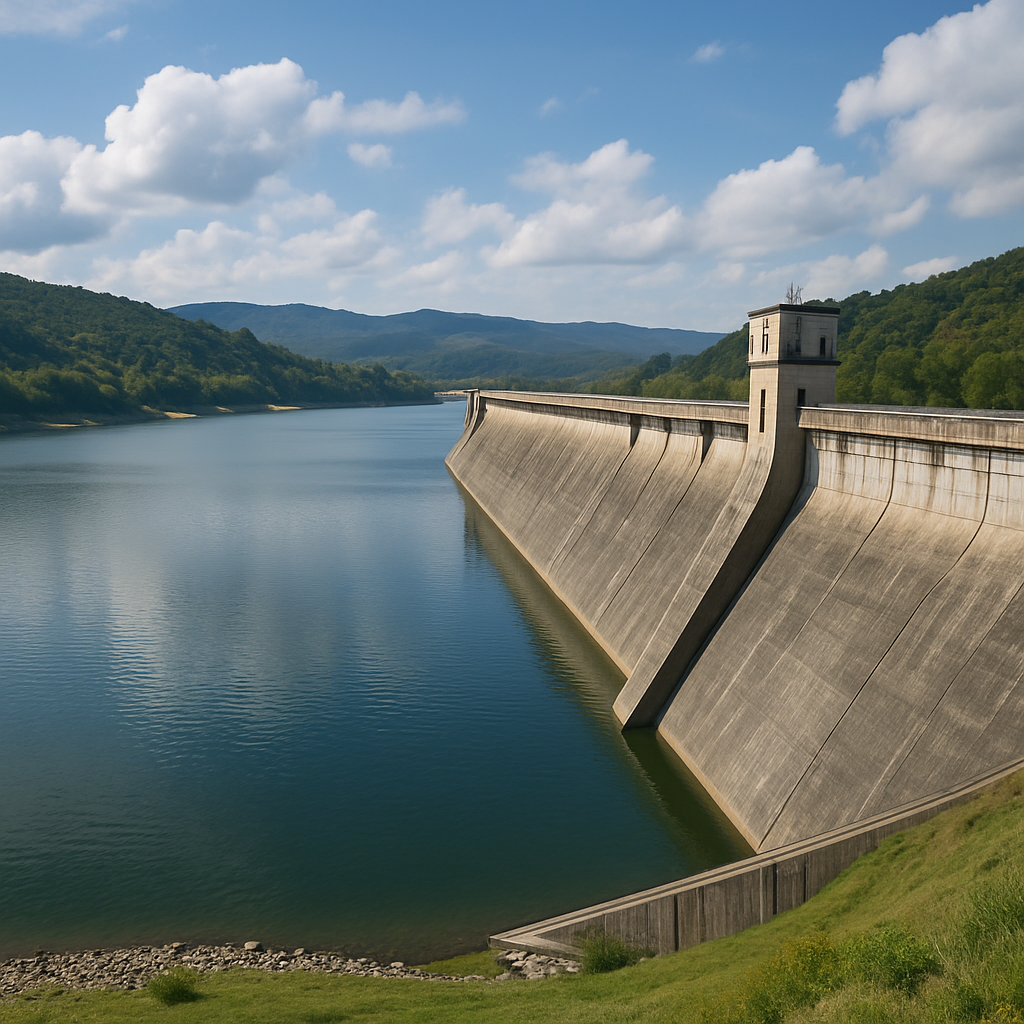

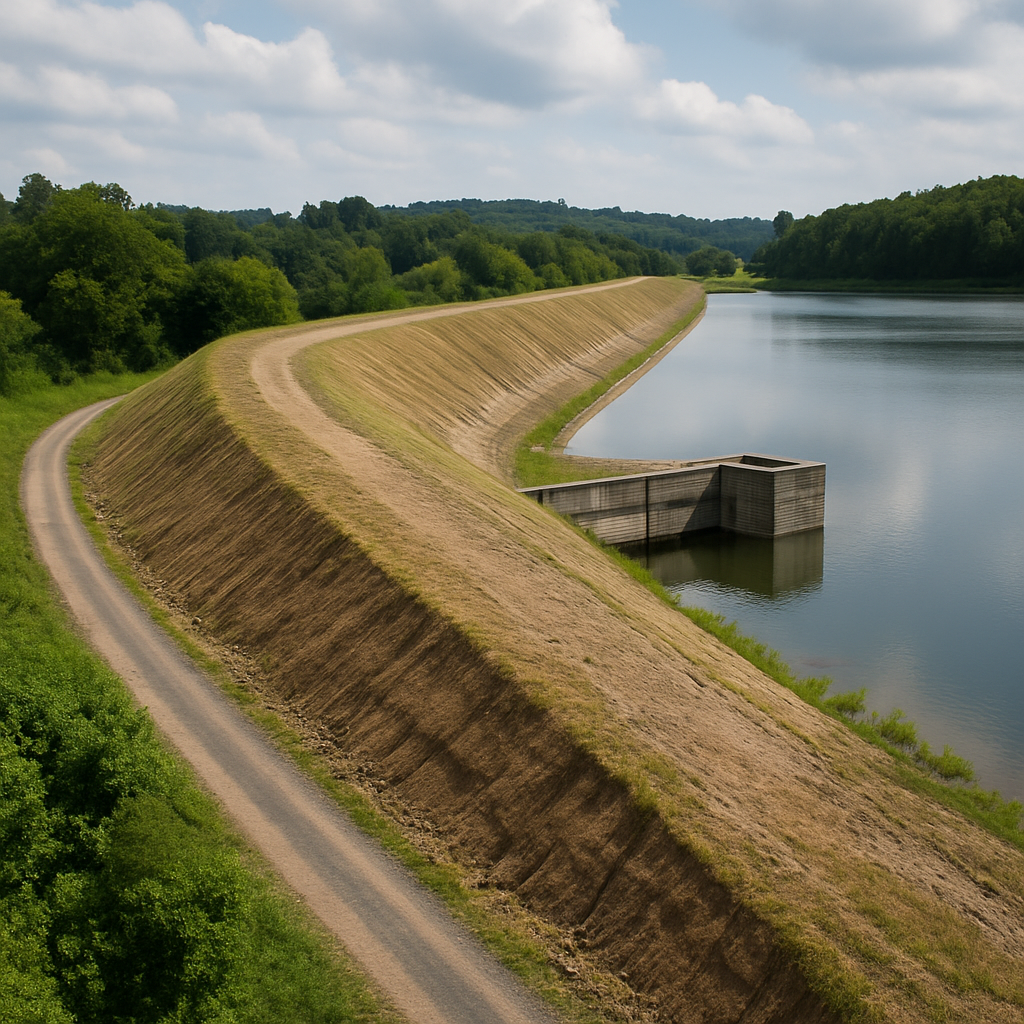

Wały przeciwpowodziowe

Zbiorniki wodne i wały przeciwpowodziowe to obiekty, które pełnią rolę strategiczną w gospodarce wodnej, energetyce, rolnictwie, ochronie miast i wsi oraz w kształtowaniu krajobrazu. W dobie zmian klimatycznych, urbanizacji i nasilających się zjawisk ekstremalnych ich znaczenie rośnie jeszcze bardziej. Wprowadzając temat, warto podkreślić, że każde z tych przedsięwzięć wymaga interdyscyplinarnej wiedzy – od prawa wodnego, przez mechanikę gruntów, konstrukcje żelbetowe i stalowe, aż po współczesne narzędzia monitorowania i systemy wczesnego ostrzegania.

Rodzaje zbiorników wodnych można rozpatrywać pod kątem ich funkcji, konstrukcji oraz sposobu zasilania. Najbardziej rozpowszechnione są zbiorniki retencyjne, które służą do gromadzenia nadmiaru wód w okresach wezbrań i oddawania ich w czasie suszy, stabilizując w ten sposób bilans wodny w zlewni. Ważną kategorię stanowią zbiorniki przeciwpowodziowe, projektowane specjalnie po to, aby przejąć falę wezbraniową i ochronić tereny położone poniżej. Istnieją także zbiorniki wielofunkcyjne, łączące zadania gospodarcze, rekreacyjne, energetyczne i przyrodnicze (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

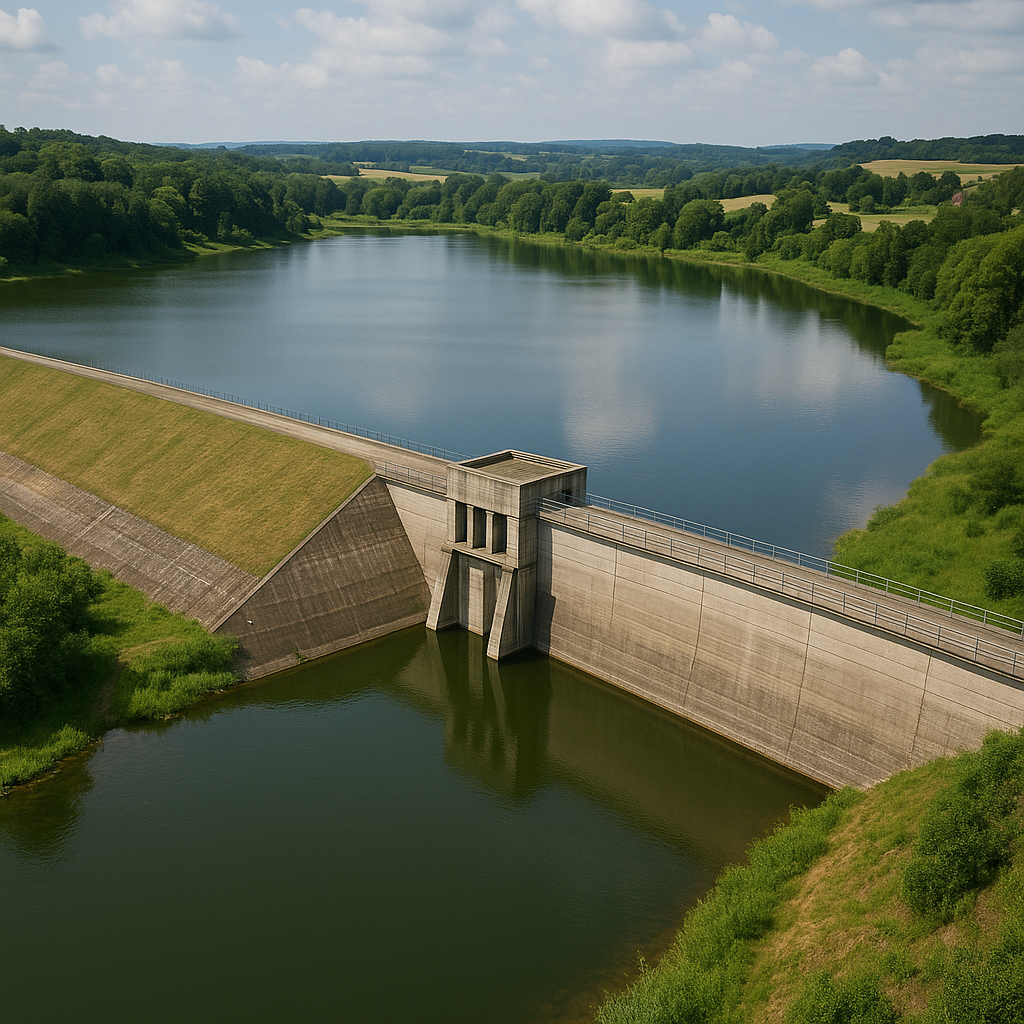

Zapory ziemne

Pod względem konstrukcyjnym można wyróżnić zbiorniki naturalne, powstałe w wyniku procesów geologicznych, oraz sztuczne, tworzone przez budowę zapór. Zapory ziemne i ziemno-kamienne są najczęściej stosowane ze względu na dostępność materiału i dobre właściwości filtracyjne, jednak wymagają szczegółowej analizy stateczności skarp, kontroli filtracji i zabezpieczenia przeciwerozyjnego. Zapory betonowe i żelbetowe spotyka się w przypadku dużych inwestycji o znaczeniu strategicznym, gdzie istotna jest duża wysokość piętrzenia i trwałość konstrukcji. Nie można pominąć również mniejszych zbiorników przeciwpożarowych, rekreacyjnych czy przemysłowych, których projektowanie – choć pozornie prostsze – bywa równie wymagające ze względu na bliskość zabudowy i konieczność ochrony wód gruntowych.

Rygorystyczne wymogi

Normy bezpieczeństwa są fundamentem projektowania i eksploatacji zbiorników i wałów przeciwpowodziowych. W Polsce obowiązuje szereg przepisów opartych na Prawie wodnym, rozporządzeniach dotyczących bezpieczeństwa budowli piętrzących oraz dokumentach wykonawczych wydawanych przez organy nadzoru wodnego. Zbiorniki klasyfikowane są według kategorii, które określają wymagany poziom szczegółowości analiz projektowych oraz zakres monitoringu. Im większe zagrożenie związane z potencjalną awarią, tym bardziej rygorystyczne wymogi.

Oprócz prawa krajowego inżynierowie muszą uwzględniać wytyczne międzynarodowych organizacji, takich jak Międzynarodowa Komisja Wielkich Zapór (ICOLD), a także przepisy europejskie. Normy PN-EN dotyczące konstrukcji ziemnych, betonu, zbrojenia, badań geotechnicznych czy metod monitorowania zapewniają spójne podejście techniczne i minimalny standard jakości (segregator aktów prawnych).

Ważnym elementem jest określenie dopuszczalnych deformacji, maksymalnych prędkości filtracji oraz współczynników stateczności skarp. Normy bezpieczeństwa wymagają również przygotowania scenariuszy awaryjnych, w tym rozpatrywania powodzi o niskim prawdopodobieństwie wystąpienia, ale katastrofalnych skutkach, jak tzw. przepływy tysiącletnie.

Analiza przepływów i pojemności zbiornika

Analiza przepływów i pojemności zbiornika stanowi kluczowy etap prac projektowych. Na podstawie danych hydrologicznych określa się charakterystykę wezbrań, maksymalne przepływy powodziowe i średnie wartości w okresach niżówkowych. Ważne jest, aby projektant dysponował wieloletnimi seriami pomiarowymi, które pozwalają na budowę modeli matematycznych i statystycznych. Współczesne narzędzia obliczeniowe umożliwiają symulacje w warunkach dynamicznych, uwzględniających zmiany w zagospodarowaniu terenu, intensyfikację opadów, a nawet przewidywane skutki zmian klimatu.

Pojemność zbiornika powinna być obliczona w taki sposób, aby zapewnić zarówno rezerwę powodziową, jak i pojemność operacyjną niezbędną do celów gospodarczych czy rekreacyjnych. Analiza musi obejmować także możliwość długotrwałego piętrzenia, wpływ na stosunki wodne w otoczeniu, ryzyko podtopień i infiltracji do wód gruntowych. W przypadku dużych zbiorników niezbędne są również obliczenia oddziaływania na podłoże gruntowe, w tym analiza konsolidacji i osiadań. Warto podkreślić, że błędy w szacowaniu pojemności mogą prowadzić do tragicznych konsekwencji – albo w postaci przepełnienia zbiornika i przerwania zapory, albo w postaci zbyt małej retencji, która nie zapewni ochrony w okresach powodziowych (program egzamin ustny).

Monitorowanie stanu wałów przeciwpowodziowych

Monitorowanie stanu wałów przeciwpowodziowych i infrastruktury hydrotechnicznej to proces nieprzerwany i wymagający zastosowania coraz bardziej zaawansowanych technologii. Tradycyjne metody obejmują inspekcje wizualne, pomiary osiadań i przemieszczeń, obserwacje filtracji i stanu roślinności. Choć nadal stanowią one podstawę oceny, ich ograniczeniem jest subiektywność i możliwość przeoczenia wczesnych oznak zagrożenia. Dlatego coraz częściej wprowadza się systemy zautomatyzowane i nieinwazyjne. Włókna światłowodowe zatopione w korpusie wału umożliwiają monitorowanie zmian temperatury i deformacji w czasie rzeczywistym.

Piezometry automatyczne pozwalają kontrolować poziom wód gruntowych i ciśnienie porowe. Inklinometry rejestrują ruchy masowe, a georadar i tomografia elektrooporowa ujawniają nieciągłości materiałowe oraz strefy filtracji. Drony i satelity dostarczają obrazy umożliwiające analizę geometrii wałów i zmian pokrycia terenu. Integracja wszystkich danych w systemach GIS pozwala tworzyć dynamiczne mapy ryzyka i wspierać podejmowanie decyzji w sytuacjach kryzysowych. Monitorowanie nie ogranicza się tylko do okresów zagrożenia powodziowego – regularne kontrole są konieczne również w czasie eksploatacji, ponieważ procesy erozji, przenikania wody, rozwój systemów korzeniowych czy działalność zwierząt mogą prowadzić do stopniowej degradacji.

Historia hydrotechniki

Historia hydrotechniki zna liczne przykłady awarii zbiorników i wałów, które pokazują, jak istotne jest przestrzeganie zasad bezpieczeństwa. W Polsce katastrofa zapory w Łączanach czy awarie wałów w dorzeczu Odry w latach 1997 i 2010 unaoczniły znaczenie właściwego nadzoru i konieczność inwestycji w modernizację. Na świecie znane są tragiczne przypadki, jak przerwanie zapory Malpasset we Francji w 1959 roku czy katastrofa w Vajont we Włoszech w 1963 roku, gdzie oprócz błędów projektowych zignorowano czynniki geologiczne. Każde z tych wydarzeń doprowadziło do zmiany podejścia do projektowania i monitorowania obiektów hydrotechnicznych. Obecnie standardem jest wprowadzanie systemów alarmowych, planów ewakuacji i procedur współpracy z administracją kryzysową (uprawnienia budowlane).

Konsultacje społeczne

Aspekty prawne i organizacyjne w Polsce i Unii Europejskiej również odgrywają istotną rolę. Inżynierowie muszą działać w ramach prawa wodnego, ustaw dotyczących budowli piętrzących i ochrony środowiska. Procedury administracyjne obejmują uzyskanie pozwoleń wodnoprawnych, przeprowadzenie ocen oddziaływania na środowisko, a w przypadku obiektów dużej skali – konsultacje społeczne. Z punktu widzenia organizacyjnego ważna jest współpraca z instytucjami takimi jak Państwowe Gospodarstwo Wodne Wody Polskie, Instytut Meteorologii i Gospodarki Wodnej czy lokalne zarządy melioracji.

Przyszłość projektowania zbiorników i wałów przeciwpowodziowych związana jest z wyzwaniami klimatycznymi i rozwojem nowych technologii. Z jednej strony spodziewane są coraz częstsze i gwałtowniejsze wezbrania, z drugiej – okresy długotrwałej suszy. Oznacza to konieczność budowy zbiorników wielofunkcyjnych, które będą pełnić równocześnie rolę retencyjną, przeciwpowodziową i środowiskową. W projektowaniu coraz większą rolę odgrywają rozwiązania oparte na naturze, takie jak renaturyzacja rzek, odbudowa starorzeczy czy stosowanie roślinności do wzmocnienia skarp.

Współczesny inżynier hydrotechnik

W zakresie technologii obserwujemy rozwój inteligentnych systemów monitoringu, wykorzystujących sztuczną inteligencję do analizy dużych zbiorów danych i przewidywania awarii. Wały przeciwpowodziowe mogą być wyposażane w czujniki IoT, które przekazują informacje w czasie rzeczywistym do centrów kryzysowych. Zmienia się również podejście do materiałów – coraz częściej stosuje się geosyntetyki poprawiające właściwości filtracyjne, betony o podwyższonej trwałości czy powłoki zabezpieczające przed erozją (opinie o programie)

Podsumowując, projektowanie i nadzór nad zbiornikami wodnymi oraz wałami przeciwpowodziowymi to zadanie wymagające szerokiej wiedzy, odpowiedzialności i zdolności przewidywania. To obiekty o znaczeniu strategicznym, których awaria może mieć katastrofalne skutki. Dlatego inżynierowie muszą łączyć wiedzę techniczną z umiejętnością analizy ryzyka, stosować normy bezpieczeństwa, wykorzystywać nowoczesne narzędzia monitoringu i pamiętać o społecznych oraz środowiskowych aspektach inwestycji. Współczesny inżynier hydrotechnik powinien nie tylko projektować, ale również stale nadzorować i modernizować istniejące obiekty, dbając o bezpieczeństwo ludzi i równowagę przyrody. Tylko takie podejście pozwoli sprostać wyzwaniom XXI wieku, w którym woda staje się jednym z najcenniejszych i jednocześnie najbardziej nieprzewidywalnych zasobów.
