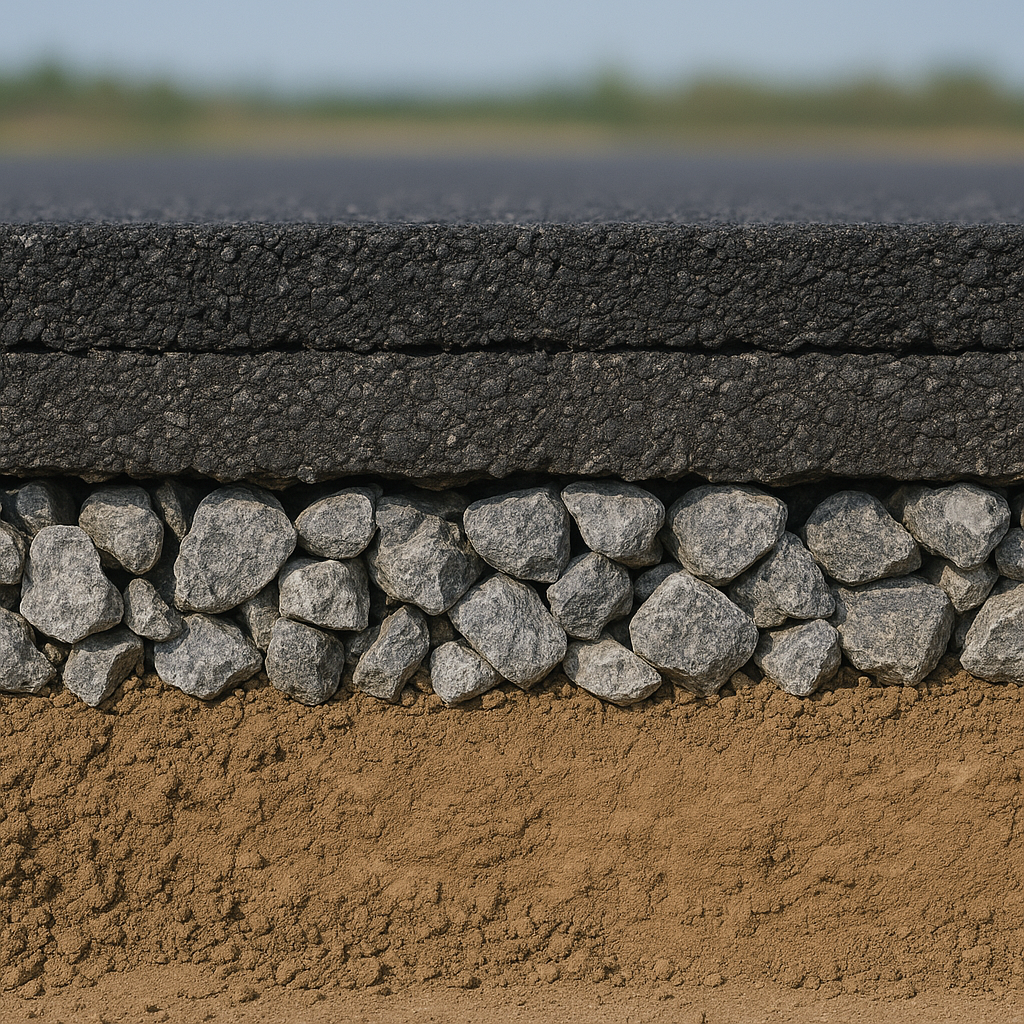

Przekrój konstrukcyjny drogi – warstwy nośne, wiążące i ścieralne

Każda droga, niezależnie od swojej klasy, przeznaczenia i kategorii ruchu, musi zostać zaprojektowana w taki sposób, aby zapewnić trwałość, bezpieczeństwo i komfort użytkowania przez wiele lat. Kluczowym elementem tego procesu jest prawidłowe zaprojektowanie przekroju konstrukcyjnego, czyli układu warstw tworzących nawierzchnię drogi. To właśnie one decydują o nośności, odporności na odkształcenia i działanie czynników atmosferycznych, a także o jakości jazdy i hałasie, jaki generują pojazdy. W praktyce przekrój konstrukcyjny drogi to układ kilku zasadniczych warstw: podbudowy, warstw wiążących, warstwy ścieralnej oraz podłoża gruntowego, które razem tworzą złożony system przenoszenia obciążeń (program egzamin ustny).

Odpowiednio przygotowane podłoże gruntowe

Podstawą każdej drogi jest odpowiednio przygotowane podłoże gruntowe. To ono przejmuje obciążenia z konstrukcji nawierzchni i przekazuje je na grunt rodzimy. W przypadku gruntów słabych stosuje się ich wymianę lub wzmocnienie, na przykład za pomocą warstwy mrozoochronnej, stabilizacji cementem albo geosyntetyków. Celem jest osiągnięcie wymaganej nośności i zapewnienie jednorodnych warunków pracy całej konstrukcji. Grunt o zbyt dużej zawartości cząstek ilastych, małej przepuszczalności lub podatności na przemarzanie wymaga szczególnej uwagi, gdyż może prowadzić do powstawania kolein, spękań oraz nierówności na nawierzchni. W drogownictwie stosuje się oceny nośności podłoża w oparciu o wskaźnik CBR lub moduł odkształcenia E2, a ich wartości determinują grubość i rodzaj wyższych warstw konstrukcji (uprawnienia budowlane).

Zasadnicza warstwa nośna

Bezpośrednio na podłożu układana jest warstwa ulepszonego podłoża lub dolna warstwa podbudowy. Wykonuje się ją z materiałów niezwiązanych, takich jak kruszywo łamane, żwir, pospółka lub mieszanki recyklingowe. Jej zadaniem jest rozkładanie obciążeń z górnych warstw oraz zabezpieczenie gruntu przed nadmiernym obciążeniem i wodą. W drogach o wyższej kategorii ruchu ta warstwa jest szczególnie istotna, gdyż stanowi podstawę dla dalszej części konstrukcji. Często stosuje się tu stabilizację spoiwem hydraulicznym, aby zwiększyć jej sztywność i ograniczyć deformacje (opinie o programie).

Kolejnym elementem jest zasadnicza warstwa nośna. To najgrubsza część konstrukcji nawierzchni i jeden z kluczowych elementów odpowiadających za przenoszenie obciążeń od ruchu pojazdów. W zależności od technologii budowy drogi może być ona wykonana z mieszanek niezwiązanych, stabilizowanych cementem lub z asfaltu. W przypadku nawierzchni bitumicznych stosuje się mieszanki mineralno-asfaltowe o dużej zawartości kruszywa i lepiszcza bitumicznego. Ich skład i grubość zależą od przewidywanego natężenia ruchu, szczególnie udziału pojazdów ciężkich. Im większe obciążenie ruchem, tym bardziej sztywna i odporna na odkształcenia musi być warstwa nośna. W drogach krajowych i autostradach jej grubość może sięgać nawet 20–30 cm.

Rozkładanie naprężeń

Powyżej znajduje się warstwa wiążąca, która ma za zadanie połączyć nośną część konstrukcji z warstwą ścieralną. Jest to warstwa o nieco drobniejszej frakcji kruszywa, często o grubości od 6 do 10 cm, wykonana z mieszanki asfaltowej. Jej funkcją jest nie tylko rozkładanie naprężeń i zapewnienie trwałego połączenia między warstwami, lecz także poprawa równości oraz kształtowanie profilu jezdni. Warstwa wiążąca stanowi swego rodzaju bufor – przejście między sztywniejszymi warstwami nośnymi a bardziej elastyczną warstwą ścieralną, co zapobiega pęknięciom i uszkodzeniom powierzchni jezdni.

Najwyżej położoną częścią przekroju konstrukcyjnego drogi jest warstwa ścieralna. To właśnie z nią bezpośredni kontakt mają koła pojazdów. Warstwa ta odpowiada za bezpieczeństwo, przyczepność, odporność na poślizg, a także za estetykę drogi. Wykonuje się ją z mieszanki mineralno-asfaltowej (SMA, AC 11S, BBŚP) lub – w drogach o mniejszym natężeniu ruchu – z betonu asfaltowego o drobniejszej frakcji kruszywa. Celem jest uzyskanie odpowiedniej szorstkości, odporności na koleinowanie oraz trwałości zmęczeniowej. W drogach miejskich warstwa ścieralna często musi także tłumić hałas, dlatego stosuje się tzw. mieszanki ciche lub porowate, które redukują dźwięk toczenia. Grubość warstwy ścieralnej zwykle wynosi od 3 do 5 cm, choć w niektórych przypadkach może być większa, szczególnie na odcinkach obciążonych ruchem ciężkim lub przy zastosowaniu technologii betonu cementowego (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Trwałość eksploatacyjna

W konstrukcjach nawierzchni betonowych przekrój wygląda nieco inaczej. W tym przypadku głównym elementem nośnym jest płyta betonowa o grubości od 20 do 30 cm, zbrojona lub niezbrojona, ułożona na warstwie podbudowy z chudego betonu, kruszywa lub stabilizacji cementowej. Kluczowe znaczenie ma tu wykonanie odpowiednich szczelin dylatacyjnych, które zapobiegają pękaniu betonu pod wpływem zmian temperatury i skurczu. Takie nawierzchnie stosuje się zwłaszcza na autostradach, drogach ekspresowych i odcinkach obciążonych ruchem ciężkim, gdzie trwałość eksploatacyjna musi przekraczać 30 lat.

Współczesne drogi coraz częściej projektuje się w oparciu o zasady zrównoważonego budownictwa, z uwzględnieniem recyklingu i ponownego wykorzystania materiałów. W konstrukcjach nawierzchni asfaltowych powszechnie stosuje się destrukt asfaltowy (RAP), czyli frezowany materiał z istniejących nawierzchni, który po odpowiednim przetworzeniu stanowi składnik nowych mieszanek. Takie podejście nie tylko ogranicza zużycie surowców naturalnych, ale również obniża koszty budowy i emisję CO₂.

Lokalne czynniki klimatyczne

Warto podkreślić, że dobór przekroju konstrukcyjnego drogi nie jest przypadkowy. Projektant, korzystając z wytycznych takich jak „Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych” opracowany przez IBDiM, dobiera rodzaj i grubość warstw w zależności od klasy drogi (od A do L) oraz kategorii ruchu (KR1–KR7). Uwzględnia się przy tym warunki gruntowo-wodne, mrozoodporność, spadki poprzeczne, odwodnienie i lokalne czynniki klimatyczne. Dla każdej konstrukcji określa się trwałość projektową – zwykle od 20 do 30 lat – po której przewiduje się remont warstwy ścieralnej lub wzmocnienie konstrukcji (segregator aktów prawnych).

Równie istotne jak sam projekt jest prawidłowe wykonanie poszczególnych warstw. Każda z nich musi być ułożona z zachowaniem odpowiedniej grubości, zagęszczenia i spadków, ponieważ nawet drobne błędy w wykonawstwie mogą prowadzić do poważnych uszkodzeń w późniejszym okresie użytkowania. Niewłaściwe zagęszczenie podłoża lub zbyt cienka warstwa nośna to najczęstsze przyczyny powstawania kolein i spękań. W praktyce kontrola jakości odbywa się poprzez pomiary zagęszczenia, badania próbek mieszanki oraz oceny równości nawierzchni.

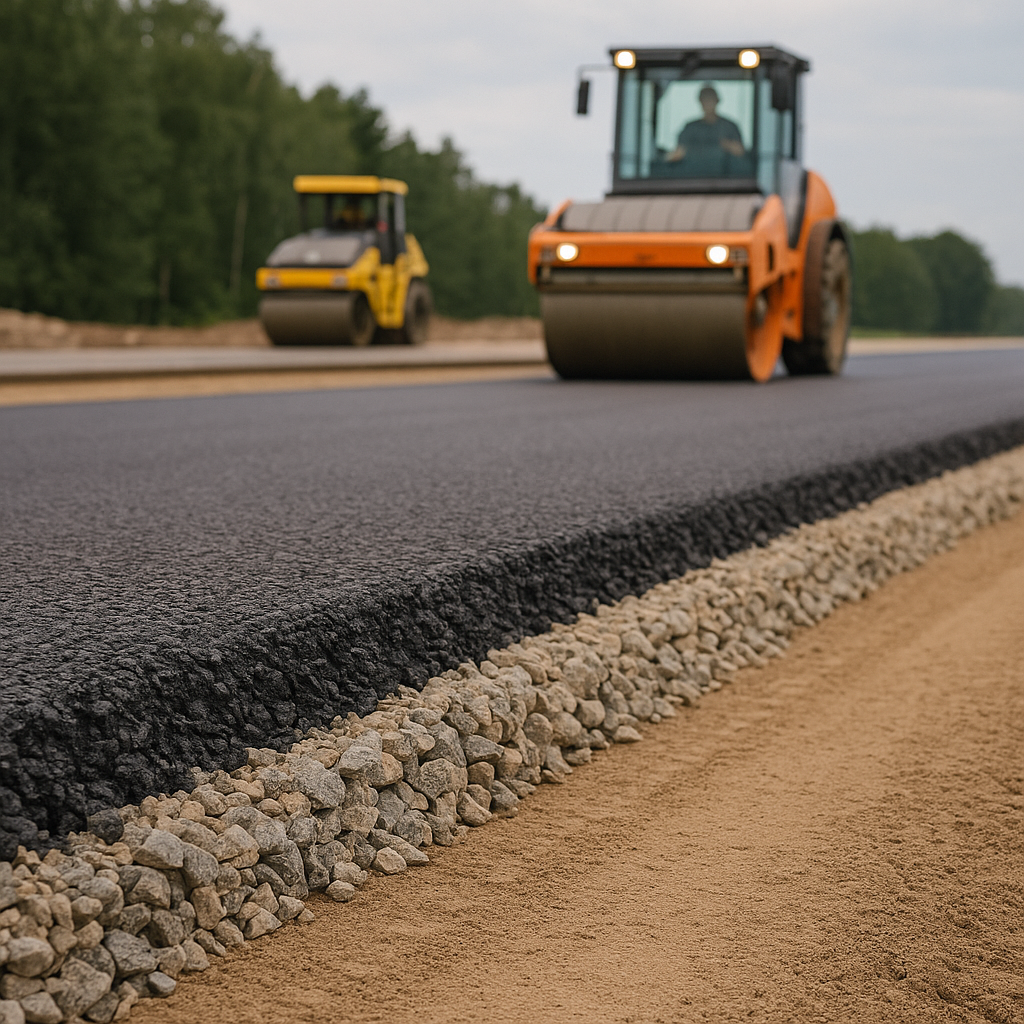

Monitorowanie zachowania nawierzchni w czasie eksploatacji

Współczesne technologie umożliwiają też monitorowanie zachowania nawierzchni w czasie eksploatacji. Czujniki wbudowane w warstwy drogi pozwalają ocenić jej odkształcenia, temperaturę czy wilgotność, co pomaga przewidywać moment konieczności remontu i wydłuża trwałość całej konstrukcji. Dzięki takim rozwiązaniom projektowanie dróg staje się coraz bardziej precyzyjne i oparte na rzeczywistych danych eksploatacyjnych, a nie tylko na obliczeniach teoretycznych (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Podsumowując, przekrój konstrukcyjny drogi to złożony system warstw współpracujących ze sobą w celu zapewnienia trwałości i komfortu użytkowania. Warstwa ścieralna odpowiada za bezpieczeństwo i przyczepność, warstwa wiążąca przenosi naprężenia i zapewnia spójność układu, a warstwy nośne decydują o przenoszeniu obciążeń i stabilności całej konstrukcji. Poniżej nich znajduje się odpowiednio przygotowane podłoże, które musi być nośne i odporne na warunki atmosferyczne. Prawidłowy dobór i wykonanie wszystkich tych elementów gwarantuje, że droga będzie trwała, bezpieczna i ekonomiczna w utrzymaniu przez długie lata.
