Rodzaje mostów – jak dobrać konstrukcję do warunków terenowych i obciążeń

Most to jeden z najbardziej symbolicznych i zarazem technicznie wymagających obiektów inżynierskich. Łączy brzegi rzek, dolin, torów kolejowych czy dróg, a jego projekt stanowi kwintesencję kompromisu między funkcją, ekonomią, bezpieczeństwem i estetyką (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Dobór odpowiedniego rodzaju konstrukcji mostu to proces złożony, w którym inżynierowie muszą uwzględnić nie tylko obciążenia użytkowe i środowiskowe, ale też warunki terenowe, geotechniczne, hydrologiczne, a nawet kontekst urbanistyczny i architektoniczny. Współczesne budownictwo mostowe wykorzystuje zarówno tradycyjne materiały, jak i nowoczesne technologie obliczeniowe oraz diagnostyczne, pozwalające precyzyjnie dopasować rozwiązania konstrukcyjne do konkretnego miejsca i celu.

Podstawowy podział mostów

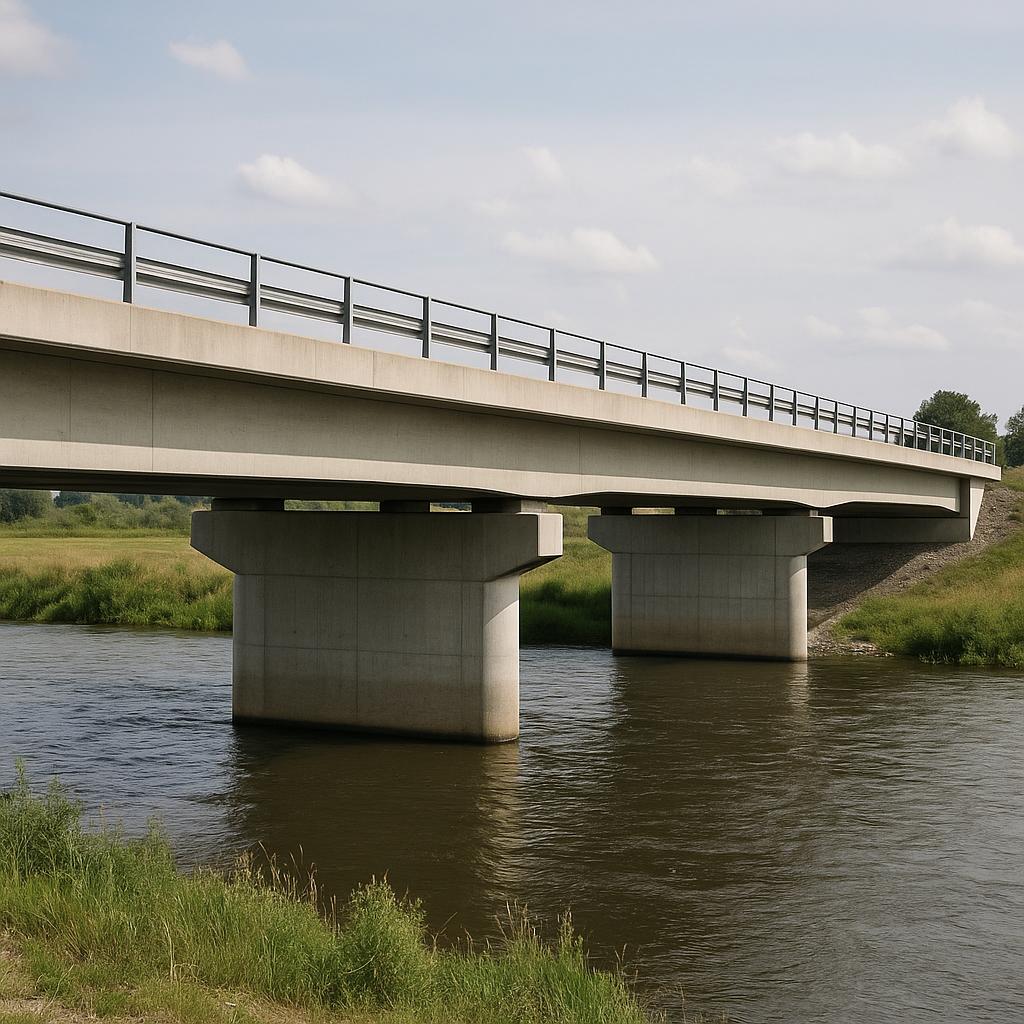

Podstawowy podział mostów wynika z rodzaju konstrukcji nośnej, czyli sposobu, w jaki przekazywane są siły z pomostu na podpory. Do najczęściej stosowanych typów należą mosty belkowe, łukowe, wiszące, wantowe, ramowe, kratownicowe oraz łukowo-podwieszone. Każdy z nich ma inne zalety i ograniczenia, dlatego dobór odpowiedniego rozwiązania powinien być zawsze poprzedzony analizą lokalnych warunków terenowych i technicznych. W terenie płaskim, o stabilnym podłożu i niewielkich rozpiętościach, najczęściej spotyka się mosty belkowe. Ich konstrukcja jest stosunkowo prosta i tania, a belki – wykonywane z betonu sprężonego lub stali przenoszą obciążenia głównie poprzez zginanie. Mosty te świetnie sprawdzają się przy rozpiętościach do kilkudziesięciu metrów, na drogach lokalnych i krajowych, a także w wiaduktach drogowych nad torami czy ulicami miejskimi. Ich zaletą jest szybki montaż i możliwość prefabrykacji elementów (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer)..

Klasyczne mosty łukowe

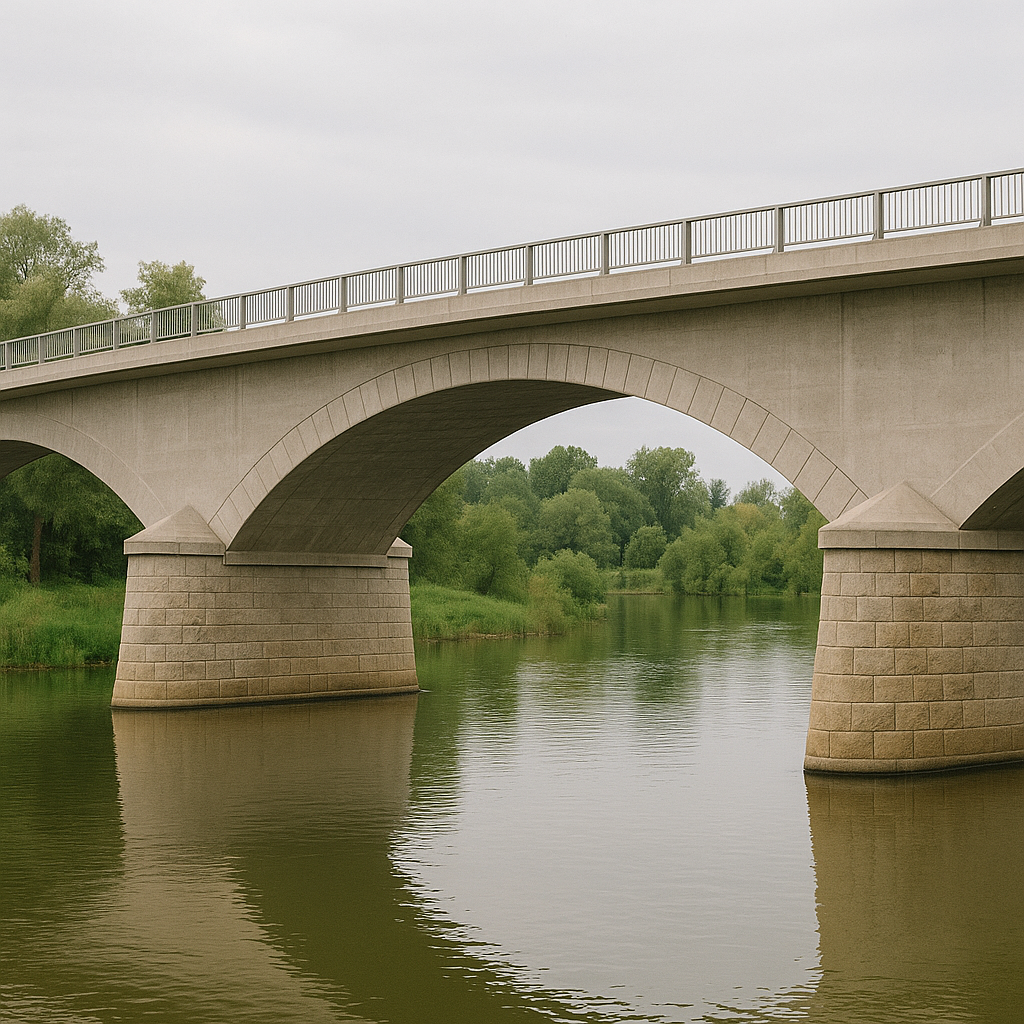

W miejscach, gdzie teren jest bardziej zróżnicowany lub istnieje potrzeba przekroczenia szerokich przeszkód wodnych, stosuje się mosty łukowe. Ich konstrukcja przenosi obciążenia głównie przez ściskanie, dzięki czemu pozwala na uzyskanie dużych rozpiętości przy relatywnie małej ilości materiału. Klasyczne mosty łukowe z kamienia były budowane już w starożytności, a współczesne realizacje, wykonywane z żelbetu lub stali, stanowią często połączenie funkcjonalności i elegancji. Most łukowy wymaga jednak solidnego oparcia na przyczółkach, co ogranicza jego zastosowanie w gruntach słabych, torfowych lub podatnych na osiadanie. Z tego względu projektant musi uwzględnić zarówno warunki geotechniczne, jak i hydrauliczne, aby zapewnić stateczność całego układu (segregator aktów prawnych).

Mosty wiszące lub wantowe

Tam, gdzie rozpiętość przęsła jest wyjątkowo duża, a teren nie pozwala na wykonanie podpór pośrednich, wybór często pada na mosty wiszące lub wantowe. W mostach wiszących głównym elementem nośnym są liny lub kable zawieszone pomiędzy wysokimi pylonami, z których zwisają pionowe cięgna utrzymujące pomost. Takie rozwiązanie umożliwia budowę konstrukcji o rozpiętości nawet powyżej 2000 metrów, co czyni je niezastąpionymi w przypadku mostów przez szerokie cieśniny morskie (uprawnienia budowlane). Mosty wantowe natomiast charakteryzują się prostszym układem pomost podwieszony jest na ukośnych linach (wantach), które bezpośrednio łączą się z jednym lub kilkoma pylonami. Dzięki temu rozwiązaniu uzyskuje się dużą sztywność i mniejszy ugięcie pomostu, co pozwala na efektywne wykorzystanie przy rozpiętościach od 100 do 1000 metrów. Mosty te są obecnie jednymi z najczęściej projektowanych dużych konstrukcji mostowych w Europie.

Ramowe konstrukcje żelbetowe

W przypadku mostów o niewielkich rozpiętościach, budowanych na terenach zurbanizowanych, popularnym rozwiązaniem są mosty ramowe. Ich cechą charakterystyczną jest ciągłość pomiędzy ustrojem nośnym a podporami, co zapewnia korzystne rozłożenie momentów zginających i eliminuje konieczność stosowania łożysk. Ramowe konstrukcje żelbetowe doskonale sprawdzają się w przepustach, wiaduktach miejskich czy przejściach pod drogami, gdzie przestrzeń jest ograniczona. Dzięki monolitycznemu połączeniu belek z podporami można uzyskać dużą sztywność oraz trwałość konstrukcji, przy minimalnych kosztach utrzymania (program egzamin ustny).

Kolejnym typem są mosty kratownicowe, w których główny ustrój nośny tworzy system prętów połączonych w węzłach, przenoszących siły osiowe rozciągające i ściskające. Kratownice pozwalają na bardzo efektywne wykorzystanie materiału, dzięki czemu stosuje się je przy dużych rozpiętościach, gdzie istotna jest niska masa własna konstrukcji. Mosty te często spotyka się na liniach kolejowych i drogowych w miejscach, gdzie wymagana jest duża sztywność i małe ugięcia. Współcześnie kratownice stalowe bywają łączone z betonowymi pomostami, tworząc układy zespolone, co zwiększa ich trwałość i odporność na zmienne warunki atmosferyczne.

Przeniesienie obciążeń na głębsze warstwy gruntu

Wybór rodzaju mostu to jednak nie tylko kwestia konstrukcji, ale również warunków geotechnicznych. W miejscach o słabym podłożu konieczne może być zastosowanie pali lub mikropali, które zapewnią przeniesienie obciążeń na głębsze warstwy gruntu. W przypadku mostów przez rzeki ważne jest także uwzględnienie warunków hydraulicznych poziomu wód, prędkości przepływu, zjawisk lodowych czy erozji dna. Projektant musi również ocenić możliwość wystąpienia sił dynamicznych, takich jak drgania wywołane ruchem pojazdów, wiatrem lub zjawiskami sejsmicznymi. W obiektach o dużych rozpiętościach coraz częściej stosuje się zaawansowane systemy tłumienia drgań i czujniki monitorujące zachowanie konstrukcji w czasie rzeczywistym.

Materiał, z jakiego wykonany jest most, odgrywa równie ważną rolę. Beton zbrojony i sprężony dominuje w budownictwie drogowym, oferując wysoką trwałość i niskie koszty eksploatacji. Stal natomiast pozwala na tworzenie lekkich i smukłych konstrukcji, idealnych do mostów o dużych rozpiętościach. Współczesne trendy zakładają także wykorzystanie materiałów kompozytowych, takich jak FRP (Fiber Reinforced Polymer), które są odporne na korozję i znacznie lżejsze od tradycyjnych rozwiązań. W przypadku mostów zabytkowych i historycznych coraz częściej stosuje się technologie hybrydowe wzmacnianie istniejących łuków lub belek przy użyciu taśm i siatek kompozytowych, które pozwalają zachować pierwotny charakter obiektu, jednocześnie zwiększając jego nośność.

Dobór konstrukcji mostu

Dobór konstrukcji mostu zależy również od rodzaju obciążeń, jakie będą na niego działać. Dla mostów drogowych dominują obciążenia ruchome od pojazdów, dla kolejowych od dynamicznego oddziaływania taboru, a w przypadku mostów pieszych i rowerowych znaczenie mają drgania własne i komfort użytkowników. W obiektach o dużym natężeniu ruchu kluczowe jest zapewnienie odpowiedniej klasy obciążenia zgodnej z Eurokodem PN-EN 1991-2, natomiast w konstrukcjach o mniejszym znaczeniu komunikacyjnym dopuszczalne są uproszczone schematy obliczeniowe. Współczesne programy MES umożliwiają dokładne modelowanie ustrojów mostowych i przewidywanie ich zachowania pod różnorodnymi obciążeniami, co znacznie zwiększa bezpieczeństwo i trwałość inwestycji (opinie o programie).

Nie można zapominać o estetyce szczególnie w obiektach położonych w centrach miast lub na terenach o wysokich walorach krajobrazowych. Most nie jest już tylko elementem infrastruktury, ale także symbolem miasta, punktem orientacyjnym i częścią jego tożsamości. Dobrym przykładem są mosty wantowe w Warszawie czy Rzeszowie, które oprócz funkcji komunikacyjnej pełnią również rolę architektonicznego akcentu. Wybór typu konstrukcji powinien więc uwzględniać zarówno wymagania techniczne, jak i wrażenia wizualne oraz integrację z otoczeniem.

Ostateczny dobór rodzaju mostu

Ostateczny dobór rodzaju mostu to zawsze wynik kompromisu między wymaganiami technicznymi, ekonomicznymi i estetycznymi. Inżynierowie analizują dziesiątki wariantów, by wybrać ten najbardziej optymalny dla danego miejsca. W terenach górskich, gdzie występują duże różnice wysokości, preferuje się konstrukcje łukowe lub podwieszone. Na terenach nizinnych, z równym ukształtowaniem i stabilnym gruntem, królują mosty belkowe. Nad szerokimi rzekami i cieśninami buduje się mosty wiszące lub wantowe, a w miastach kompaktowe ramowe i żelbetowe. Każdy z nich stanowi unikalne połączenie inżynierii, nauki i sztuki projektowania, dzięki któremu możliwe jest bezpieczne i trwałe przekraczanie przeszkód, jakie stawia natura.
