Integracja systemów teleinformatycznych z BMS i automatyką budynku – wyzwania, zakłócenia i koordynacja z instalacjami elektrycznymi

Współczesne budynki przestają być jedynie zbiorem instalacji pełniących niezależne funkcje. Stają się skomplikowanymi, zintegrowanymi organizmami, w których przenikają się systemy teleinformatyczne, automatyka budynkowa, sieci elektryczne, układy sterowania HVAC, systemy bezpieczeństwa, a coraz częściej również infrastruktura IoT. To właśnie integracja tych komponentów w ramach jednego spójnego środowiska decyduje o efektywności energetycznej, komforcie użytkowników, bezpieczeństwie danych i optymalnym zarządzaniu eksploatacją obiektu. W centrum tego procesu znajduje się BMS – Building Management System, czyli nadrzędny system zarządzania budynkiem, który wymaga starannej koordynacji z instalacjami teletechnicznymi, elektrycznymi i strukturalnymi (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Wielowymiarowy proces

W praktyce integracja BMS z systemami teleinformatycznymi nie sprowadza się jedynie do połączenia kabli czy konfiguracji serwerów. To wielowymiarowy proces, w którym technologia musi współgrać z zasadami projektowania instalacji, ograniczeniami przestrzennymi, kompatybilnością elektromagnetyczną, a także z uwarunkowaniami architektonicznymi i eksploatacyjnymi. Pomimo dynamicznego rozwoju cyfrowych narzędzi projektowych i koncepcji BIM, kolizje i błędy na etapie koordynacji wciąż należą do codziennych problemów biur projektowych, instalatorów i inwestorów.

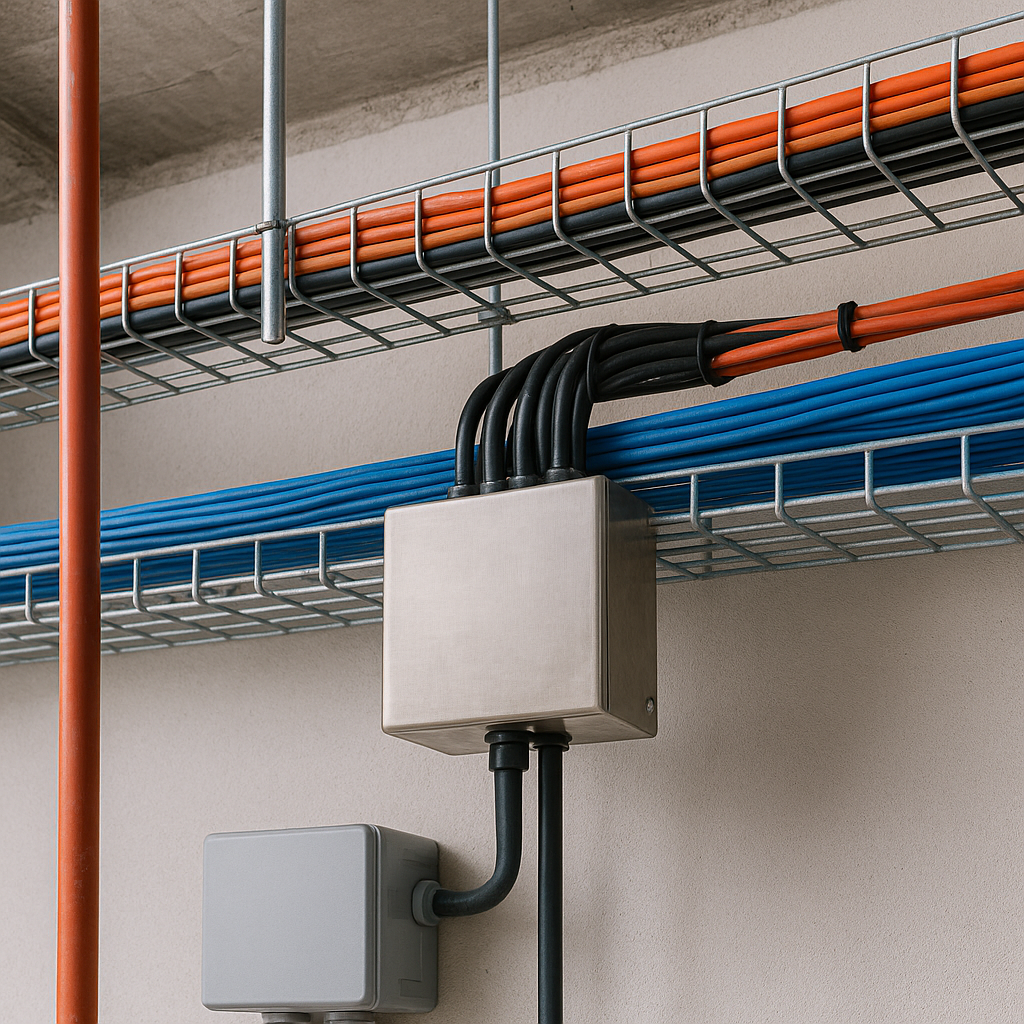

Kluczowym aspektem jest projektowanie wspólnych tras kablowych dla systemów elektrycznych, automatyki oraz sieci teleinformatycznych. Z jednej strony pozwala to na ograniczenie przestrzeni technicznej, ułatwia prowadzenie instalacji i redukuje koszty wykonawcze, z drugiej – rodzi poważne ryzyko zakłóceń elektromagnetycznych, spadków jakości sygnału czy niezgodności z normami kompatybilności EMC. Wspólne trasy mogą stać się źródłem problemów, jeśli nie zostaną zachowane minimalne odległości pomiędzy kablami niskoprądowymi (LAN, sterowanie, sygnalizacja) a przewodami zasilającymi, szczególnie tymi o dużym natężeniu prądu. Zgodnie z zasadami określonymi w normach PN-EN 50174 i PN-EN 50310, należy przewidywać separację kanałów kablowych lub stosowanie ekranowania, aby ograniczyć indukowane napięcia oraz przesłuchy międzyprzewodowe (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Prawidłowa organizacja

W nowoczesnych obiektach biurowych, szpitalnych czy przemysłowych typowa infrastruktura kablowa obejmuje dziesiątki kilometrów tras. Ich prawidłowa organizacja wymaga współpracy zespołów odpowiedzialnych za elektrykę, teletechnikę, automatykę HVAC, bezpieczeństwo pożarowe i systemy audiowizualne. Brak koordynacji w tym zakresie skutkuje nie tylko kolizjami przestrzennymi, ale również problemami eksploatacyjnymi – na przykład błędnym działaniem czujników, resetowaniem sterowników, utratą komunikacji w segmentach sieci czy powstawaniem pętli masy. Szczególnie wrażliwe są tu systemy sterowania i automatyki oparte na protokołach BACnet, KNX, LON czy Modbus, które często pracują w środowisku niskonapięciowym i są podatne na interferencje.

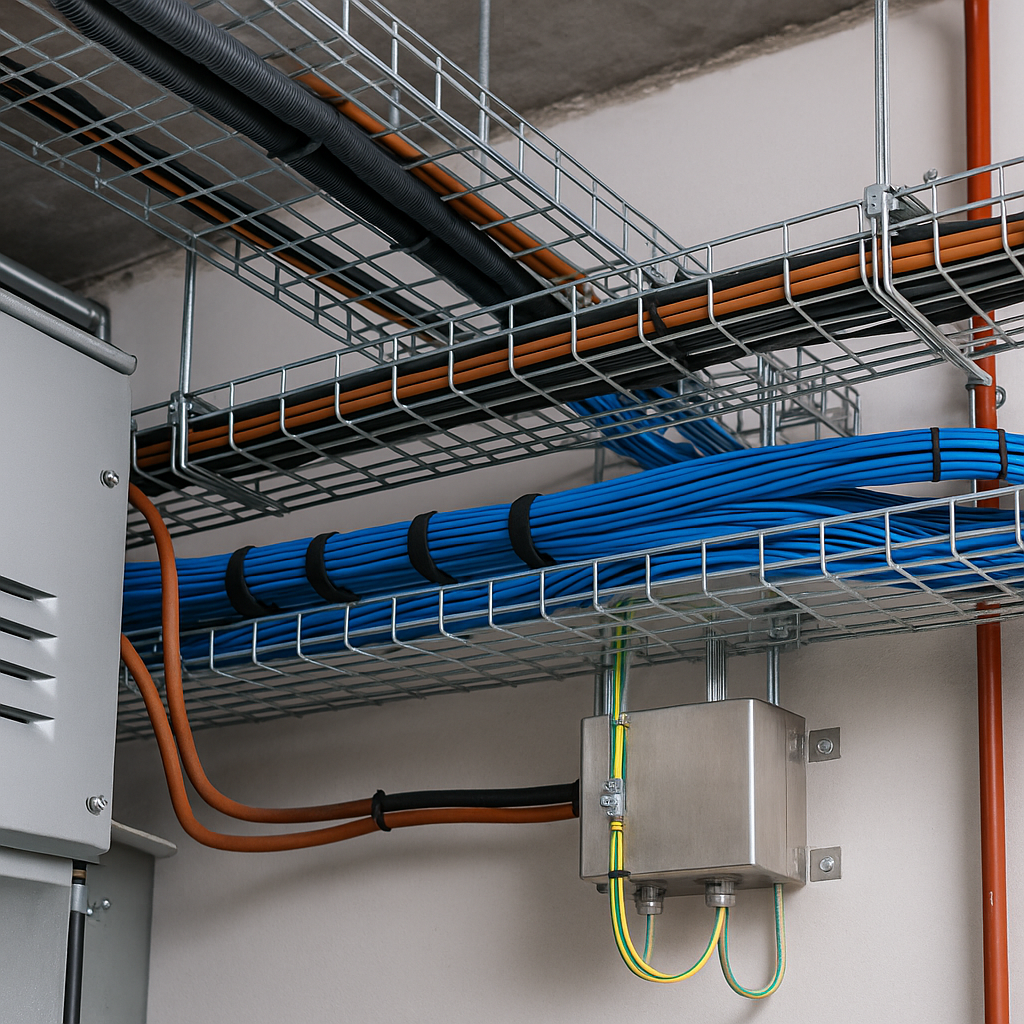

Nie bez znaczenia jest również kwestia uziemień i ekranowania przewodów. Projektant i wykonawca muszą przewidzieć, w jaki sposób zostaną połączone poszczególne ekrany kabli, szyny wyrównawcze i punkty masy. Błędy w tym zakresie prowadzą do powstawania tzw. pętli uziemienia, które generują szumy i zakłócenia w torach transmisyjnych (segregator aktów prawnych). Dobrze zaprojektowany system uziemienia teleinformatycznego powinien tworzyć strukturę gwiazdy z jednym punktem odniesienia potencjału, często w postaci głównej szyny uziemiającej MEBB (Main Equipotential Bonding Bar). W praktyce często spotyka się sytuacje, w których wykonawca prowadzi przewody ekranowane równolegle z zasilającymi bez separacji lub łączy ekran z obydwu stron, co skutkuje indukowaniem prądów zakłócających.

Integracja z BMS-em

Integracja z BMS-em wymaga nie tylko znajomości zasad okablowania strukturalnego, ale też pełnego zrozumienia funkcjonowania poszczególnych instalacji. System zarządzania budynkiem łączy w sobie sterowanie oświetleniem, klimatyzacją, wentylacją, systemami kontroli dostępu, sygnalizacją pożaru czy monitoringiem wideo. Każdy z tych systemów posiada własne sterowniki, protokoły komunikacyjne i standardy zasilania. Integrator BMS musi zatem zadbać o to, aby sieć komunikacyjna była fizycznie i logicznie przygotowana do obsługi różnych protokołów transmisyjnych, w tym IP, RS485, LON, BACnet MSTP czy Modbus TCP. Współdzielenie tras kablowych w takim środowisku wymaga więc nie tylko rozdziału przewodów zasilających i komunikacyjnych, ale również uwzględnienia topologii sieci, dopuszczalnych długości linii, przekrojów i kategorii kabli.

W ostatnich latach coraz większe znaczenie ma aspekt cyberbezpieczeństwa infrastruktury budynkowej. Fizyczna integracja instalacji niesie ze sobą także integrację logiczną – a to oznacza, że awaria lub włamanie do jednego segmentu sieci może potencjalnie zagrozić działaniu całego systemu BMS, a nawet sieci korporacyjnej. Dlatego konieczne jest tworzenie odseparowanych VLAN-ów, firewalli oraz segmentacji sieci, co z kolei wymaga wcześniejszego planowania na etapie projektu. Nie wystarczy już dziś jedynie „doprowadzić kable”. Trzeba zbudować architekturę komunikacyjną odporną na błędy ludzkie, przepięcia i cyberataki.

Nowoczesne biura projektowe

Z punktu widzenia inwestora, kluczowym wyzwaniem w procesie integracji jest koordynacja międzybranżowa. W tradycyjnym procesie budowlanym projektant elektryki, teletechniki i automatyki często pracują niezależnie, a ich dokumentacja jest łączona dopiero na etapie wykonawstwa. To prowadzi do sytuacji, w których koryta kablowe nakładają się na siebie, zasilanie i sygnał biegną w jednym kanale, a sterowniki nie mają zapewnionych warunków środowiskowych. Nowoczesne biura projektowe coraz częściej wdrażają modelowanie 3D w środowisku BIM, co pozwala wizualnie analizować przebieg tras, kolizje i rezerwy przestrzenne. Integracja informacji o trasach kablowych w jednym modelu pozwala też uniknąć błędów podczas prefabrykacji rozdzielnic czy szaf sterowniczych (program egzamin ustny).

Ważnym elementem praktyki inżynierskiej jest również świadome prowadzenie kabli sygnałowych i magistral komunikacyjnych. Kable sterujące i teletechniczne powinny być prowadzone możliwie najdalej od źródeł pola elektromagnetycznego – transformatorów, silników, rozdzielnic mocy, linii oświetleniowych z zasilaczami LED czy przemienników częstotliwości. W miejscach, gdzie wspólne prowadzenie jest nieuniknione, stosuje się przegrody metalowe, rynny z ekranowaniem lub rury elektroinstalacyjne o właściwościach ekranowych. Długość równoległego prowadzenia przewodów sygnałowych i zasilających powinna być ograniczona do minimum, a skrzyżowania wykonywane pod kątem prostym. Te proste zasady, choć często pomijane w praktyce, decydują o niezawodności całego systemu BMS.

Instalacje niskoprądowe

Szczególnej uwagi wymagają również instalacje niskoprądowe, takie jak systemy sygnalizacji pożaru (SSP), kontroli dostępu (KD), telewizji dozorowej (CCTV) czy dźwiękowego systemu ostrzegawczego (DSO). W wielu przypadkach nie mogą one współdzielić tras kablowych z innymi instalacjami – wynika to zarówno z przepisów przeciwpożarowych, jak i z wymogów producentów urządzeń. Na przykład przewody SSP muszą być odporne na działanie ognia i zachować funkcjonalność przez określony czas (PH 30, PH 90), co jest nie do pogodzenia z typowymi kablami teletechnicznymi. Dlatego w projektach integracyjnych konieczne jest rozróżnienie tras i właściwe oznaczenie kabli oraz ich parametrów pożarowych (uprawnienia budowlane).

Kolejnym aspektem integracji jest zarządzanie przestrzenią techniczną w obrębie szachtów, sufitów podwieszanych i kanałów instalacyjnych. BMS i teleinformatyka często wymagają prowadzenia licznych przewodów niskonapięciowych w bliskim sąsiedztwie przewodów zasilających, co wymusza stosowanie odpowiednich przegród i systemów mocowań. Z punktu widzenia utrzymania obiektu, kluczowe jest również zapewnienie dostępności do tras i elementów łączeniowych. Zbyt ciasne prowadzenie kabli lub brak zapasu długości utrudnia modernizacje i naprawy, a to z kolei wpływa na koszty eksploatacji.

Funkcjonowanie całego systemu zarządzania budynkiem

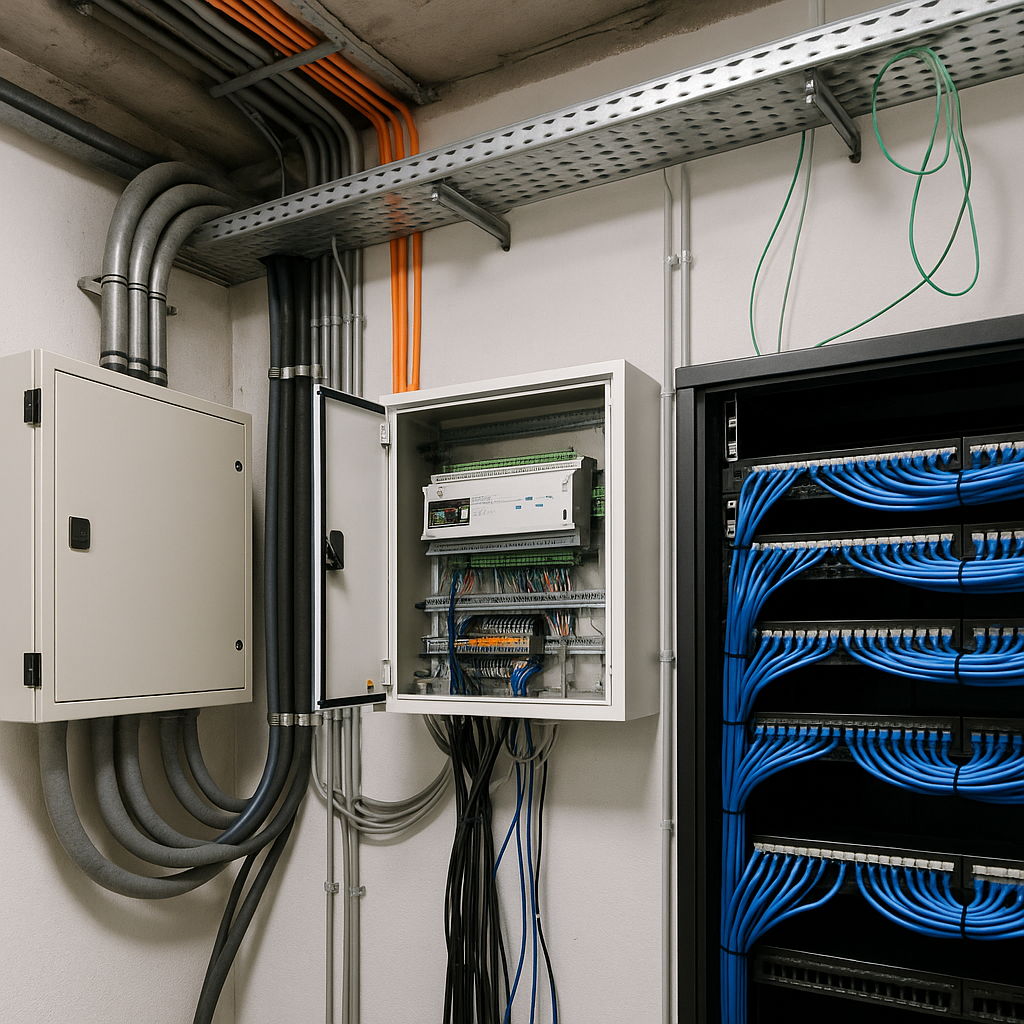

Nie można pominąć także roli koordynacji z instalacjami elektrycznymi w zakresie zasilania szaf sterowniczych, urządzeń sieciowych, punktów dostępowych i serwerowni. BMS wymaga stabilnego zasilania, często z rezerwacją poprzez UPS, a niekiedy z podtrzymaniem z agregatu prądotwórczego. Brak uzgodnienia tych kwestii pomiędzy branżami prowadzi do sytuacji, w których urządzenia automatyki tracą zasilanie podczas przełączeń lub awarii, co zaburza funkcjonowanie całego systemu zarządzania budynkiem.

Integracja systemów teleinformatycznych

Integracja systemów teleinformatycznych z BMS i automatyką budynku to nie tylko kwestia technologii, ale przede wszystkim kultury projektowania. Wymaga myślenia interdyscyplinarnego, zrozumienia potrzeb innych branż oraz konsekwentnego przestrzegania zasad kompatybilności elektromagnetycznej, ergonomii instalacji i bezpieczeństwa użytkowania. To również obszar, w którym postęp cyfrowy – zwłaszcza wdrożenie modeli BIM, inteligentnych czujników IoT i narzędzi analitycznych – tworzy zupełnie nowe możliwości. Coraz częściej budynki stają się zintegrowanymi środowiskami danych, w których każda instalacja jest źródłem informacji, a BMS pełni rolę centralnego układu nerwowego, łączącego wszystkie zmysły i reakcje obiektu (opinie o programie).

Prawidłowa integracja tych systemów wymaga precyzji, wiedzy i doświadczenia – ale w zamian pozwala stworzyć budynek, który jest nie tylko inteligentny, lecz także stabilny, energooszczędny i przyjazny użytkownikowi. To właśnie na styku teleinformatyki, automatyki i elektryki powstaje dziś prawdziwa jakość techniczna współczesnej architektury.
